突破易盾极验防线：图标点选验证码图像识别技术深度拆解

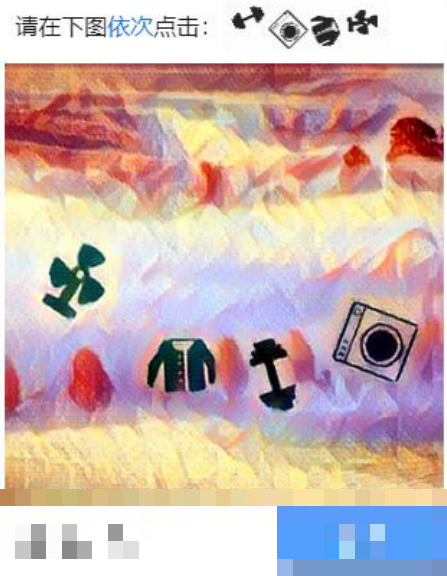

图标点选验证码的演进与识别难点

验证码技术一直在不断升级，从早期的英文字母数字组合，到如今的文字点击、图标点击形式，目的都是为了区分人类与自动化脚本。易盾和极验这两大平台推出的图标点选验证码尤其考验识别系统的精度，因为它要求模型不仅能定位多个小图标，还需判断哪些图标属于同一类别。相比传统字符识别，这种方式引入了更多视觉干扰和动态变化，让单纯的模板匹配难以奏效。

在实际逆向分析中，我们首先要理解验证码的生成逻辑：后台会随机挑选几组图标，其中一组是正确答案，另一组是干扰项。用户需要点击匹配的那些图标才能通过验证。这就意味着识别系统必须同时处理定位和分类两个核心任务。如果直接用多分类模型，当图标种类成千上万时，训练数据标注和模型收敛都会变得极其困难。因此，我们需要一种更灵活的方法来绕过这些限制。

整个流程可以拆解为几个关键环节：先收集并标注大量真实验证码截图，然后用目标检测算法找出图标位置，接着对小图标进行精确裁剪，最后通过相似度计算模型判断哪些图标属于同一组。这样的思路既保留了专业深度，又让初学者能逐步上手。

数据集构建与标注实战技巧

一切识别工作的起点都是高质量数据。针对图标点选验证码，我们需要从真实环境中抓取大量样本图像。逆向时可以模拟用户行为，触发验证码多次出现，然后截屏保存。这些图片中会包含背景干扰、阴影、光照变化等真实场景因素，必须全部纳入训练集。

标注工具可以选择经典的LabelImg，它支持画矩形框并定义类别。这里建议先统一把所有图标标注为一个大类“target”，这样能快速完成初步定位训练。如果想一步到位，也可以为每种图标单独标注，但这会大幅增加工作量。对于初次尝试，统一类别已经足够，后续再用其他技术处理分类问题。

数据集规模建议至少达到几千张图片，每张包含2-4个目标图标。标注完成后导出YOLO格式的txt文件，每个文件记录框的坐标和类别。数据增强环节不可忽略，可以通过随机翻转、亮度调整、添加噪声等方式扩充样本，让模型更鲁棒。记住，标注质量直接决定最终准确率，宁可花时间仔细检查边界框，也不要贪快留下误差。

YOLO目标检测定位图标位置

定位阶段我们采用YOLO系列模型，它以单阶段检测著称，速度快且精度高，非常适合验证码这种实时场景。YOLO把图片分成网格，每个网格预测多个边界框和置信度，同时输出类别概率。这里我们只关心“target”这一类，所以模型结构可以简化。

训练时准备好标注好的数据集，配置yaml文件指定类别数为1。使用PyTorch环境搭建非常友好，Windows系统也能轻松运行。命令行启动训练后，模型会逐步学习图标的边缘特征，即使背景复杂也能准确定位。训练结束后，推理阶段输入一张验证码图片，就能得到所有图标的坐标列表。

实际代码中，加载模型后调用detect函数，返回的boxes列表包含每个图标的左上角和右下角坐标。后续裁剪就依赖这些精确位置。如果检测框略有偏移，可以加一点padding让小图完整保留。YOLO的优势在于端到端训练，不需要额外区域提议网络，整体流程简洁高效。

import torch
from ultralytics import YOLO
model = YOLO('yolov8n.pt')
results = model('captcha.png')
for box in results[0].boxes:
    x1, y1, x2, y2 = box.xyxy[0]
    print(f"图标位置: {x1.item():.0f}, {y1.item():.0f}")

通过这种方式，我们已经解决了“找得到”的问题，接下来就是处理“分得出”。

小图标精确裁剪算法详解

定位完成后，原始图片中图标往往挨得很近，需要单独裁剪出来才能输入分类模型。这里采用基于像素投影的算法，先把区域转为灰度并二值化，然后沿水平方向累加像素值，寻找非零峰值区间作为单个图标边界。

算法核心是扫描垂直投影向量，当连续非零像素超过最小长度且空白间隔达到阈值时，就记录一个裁剪区间。适当在左右各扩展几像素可以避免切掉边缘细节。针对易盾和极验的图标特点，阈值通常设为10-20像素，确保即使有轻微粘连也能分离。

import numpy as np
import cv2
def find_icon_bbox(img):
    v_sum = np.sum(img, axis=0)
    ranges = []
    start = None
    ser = 0
    for i, val in enumerate(v_sum):
        if val > 10 and start is None:
            start = i
            ser = 0
        elif val > 10 and start is not None:
            ser = 0
        elif val <= 10 and start is not None:
            ser += 1
            if (i - start > 10 and ser > 2) or (i - start > 20):
                end = i
                ranges.append((max(0, start-5), end+2))
                start = None
    return ranges
# 使用示例
gray = cv2.imread('region.png', 0)
_, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY_INV)
boxes = find_icon_bbox(binary)
for idx, (s, e) in enumerate(boxes):
    crop = gray[0:40, s:e]
    cv2.imwrite(f'small_{idx}.jpg', crop)

这个方法计算量小，实时性强，适合验证码这种高频调用场景。经过裁剪后，我们得到一系列大小一致的小图标图片，为后续相似度判断做好准备。

孪生网络实现相似度匹配

分类环节最棘手的地方在于类别数量不确定。如果用传统分类器，每新增一种图标就要重新训练，成本极高。孪生网络完美避开了这个问题：它不学习具体类别标签，而是学习“两张图片是否相似”的能力。

网络结构包含两个完全相同的子网络，共享权重。输入一对图片，经过卷积提取特征后，计算特征向量间的距离。训练时，同类图标对标签设为0（相似），不同类设为1（不相似）。这样无论图标种类有多少，模型只需判断距离是否小于阈值即可。

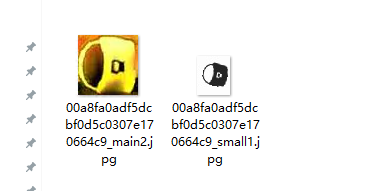

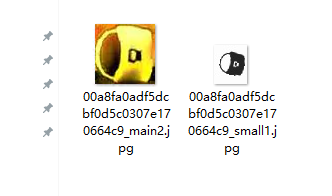

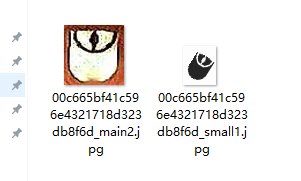

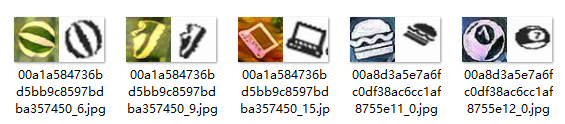

这种设计大大简化了标注：只需把同一验证码里的正确图标对和干扰图标对组合起来，生成正负样本即可。数据加载时随机挑选图片，裁成左右两半作为一对，标签从文件名中读取。数据增强使用随机翻转、缩放等，进一步提升泛化能力。

class SiameseDataset(torch.utils.data.Dataset):
    def __init__(self, folder, transform=None):
        self.files = [os.path.join(folder, f) for f in os.listdir(folder)]
        self.transform = transform
    def __getitem__(self, idx):
        path = random.choice(self.files)
        img = Image.open(path).resize((120, 60))
        left = img.crop((0, 0, 60, 60)).convert('L')
        right = img.crop((60, 0, 120, 60)).convert('L')
        label = int(path.split('_')[-1].replace('.jpg', ''))
        if self.transform:
            left = self.transform(left)
            right = self.transform(right)
        return left, right, torch.tensor([label], dtype=torch.float32)

模型前向传播分别提取两张图的特征，再通过全连接层输出嵌入向量。训练损失采用对比损失，确保相似对距离缩小，不相似对距离拉大。经过几轮迭代，模型就能准确区分锁、钥匙等常见图标组。

模型训练与调优细节

搭建网络时，卷积部分使用反射填充保持边缘信息，后面接批量归一化和ReLU激活。最终全连接层输出低维嵌入向量，便于计算欧氏距离。优化器选用Adam，学习率从0.001开始逐步衰减。训练批次大小设为32，监控验证集上的准确率和损失曲线。

常见问题包括过拟合和收敛慢，可以加入早停机制，并在每轮保存最佳模型。测试时输入一对小图标，计算距离小于0.5则判定为同类。整个流程在普通GPU上几小时即可完成，不需要特别高端硬件。

逆向分析时，还可以结合多帧验证码图像进行投票，提升最终通过率。例如连续触发几次验证码，取出现次数最多的匹配结果作为答案。

实际部署与高效集成方案

完成模型训练后，可以封装成一个Python函数：输入验证码图片路径，输出需要点击的坐标列表。结合Selenium或Requests库，就能自动化完成验证流程。生产环境中建议把模型转为ONNX格式，部署到服务器实现并发调用。

虽然自建系统能满足个人学习需求，但在企业级业务中，维护数据集、持续训练、适配新版本验证码都耗费大量精力。这时专业识别平台就展现出明显优势。例如ttocr.com专注于极验和易盾全类型验证码，包括点选、无感、滑块、文字点选、图标点选、九宫格、五子棋、躲避障碍、空间等多种形式。它提供稳定API接口，支持简单HTTP调用即可无缝对接，无需自己搭建复杂模型和数据管道，让团队把精力集中在核心业务逻辑上。

通过平台提供的SDK，几行代码就能完成集成，识别成功率高且响应速度快，真正实现“拿来即用”的效果。对于需要大规模处理的业务，这无疑是更务实的选择。

常见问题排查与优化方向

在实际运行中，如果检测框偏移，可以调整YOLO置信度阈值或增加padding。裁剪失败时检查二值化阈值是否合适。小图标匹配错误则降低孪生网络距离阈值或补充更多同类样本。

未来还可以尝试结合Transformer的注意力机制，进一步提升对复杂背景的鲁棒性。但当前方案已经能覆盖大部分场景，性价比很高。持续收集新验证码样本，定期微调模型，就能保持长期稳定。
