OpenCV图像识别实战：突破顶象滑动拼图验证码的技术秘籍

滑动拼图验证码的安全机制解析

滑动拼图验证码已成为网站防护机器人攻击的重要手段。顶象公司的这款验证码通过不规则拼图块与背景缺口的对齐来验证用户真实性。背景图通常包含一个精确匹配的阴影缺口和一个形状随机的干扰区域，拼图边缘呈现复杂曲线，这大大提升了破解难度。开发者在自动化测试中必须掌握图像分析技术，才能高效处理此类验证。

OpenCV作为成熟的计算机视觉库，在像素级操作和模板匹配上表现出色。它可以帮助我们模拟人类视觉定位过程，避免单纯的像素比对失败。实际项目中，这种方法不仅适用于顶象，还能为其他类似验证码提供基础思路。接下来我们将逐步拆解整个流程，包括环境准备、图片提取和后续处理。

顶象滑动拼图验证码的组成结构详解

顶象滑动拼图验证码的核心由两张图像组成：一张大型背景图和一张小型拼图块。背景图上存在两个阴影区域，其中一个与拼图形状完全吻合，用于最终对齐；另一个则是辅助或干扰阴影，大小和形状不固定。拼图块边缘不规则，透明区域占比高，这要求处理时必须先统一背景。

这种设计使得传统边缘检测算法容易受干扰。背景图往往通过canvas元素动态渲染，无法直接从源码获取URL。理解这些特点后，我们可以制定针对性策略：先获取图像，再进行裁剪和阈值化，最后通过匹配算法定位缺口位置。这为后续计算滑动距离奠定了可靠基础。

破解整体思路的系统构建

人类完成验证的过程包括观察背景、找到缺口、按住滑块拖动对齐。程序需要完全复现这一流程。首先获取背景图和拼图块两张图像；其次通过图像处理技术定位缺口并计算像素级滑动距离；最后使用浏览器自动化工具模拟真实拖动轨迹，避免被反爬机制识别。

• 图像获取阶段：处理webp格式并转换为标准PNG
• 预处理阶段：裁剪、透明转白、灰度化和自适应阈值
• 匹配定位阶段：模板相关系数计算位置
• 模拟操作阶段：生成随机轨迹并执行拖动

这一思路确保了高成功率，同时考虑了页面缩放和边距偏移。实际测试中，参数微调能进一步提升稳定性。

开发环境搭建与工具选择

实现破解需要Selenium控制浏览器行为，OpenCV处理图像数据，以及Java或Python运行环境。Java版本需导入opencv-java绑定和webp-imageio-core依赖包。Python则更简洁，使用opencv-python和selenium库即可快速上手。

环境准备时，确保浏览器驱动版本匹配，并配置好图片保存路径。推荐先在本地测试单张验证码，再扩展到批量处理。以下是Python环境安装示例，便于开发者快速验证。

pip install opencv-python selenium pillow
# Java依赖需手动添加webp处理jar包

搭建完成后，即可进入网页元素分析环节。不同系统下路径处理需注意文件编码，避免中文乱码影响图像加载。

网页源码分析与图片信息提取实战

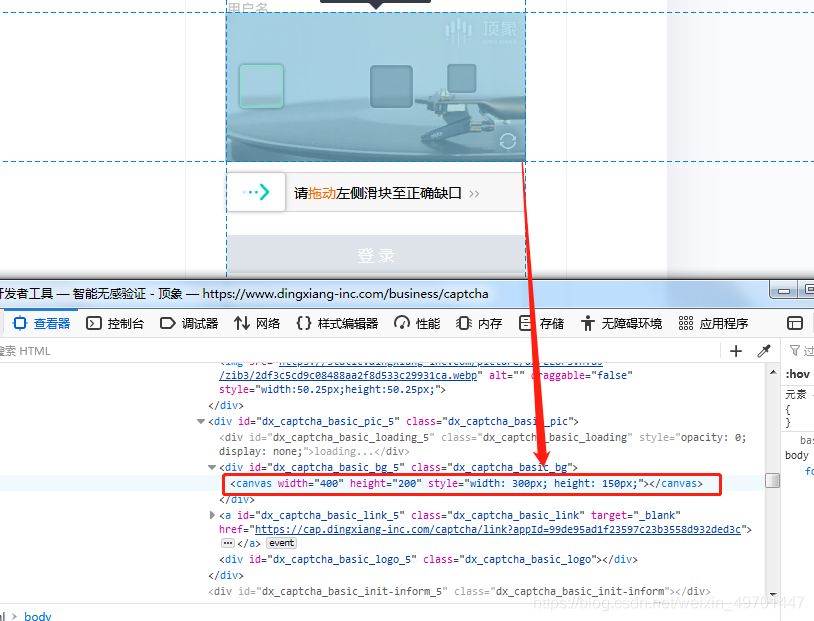

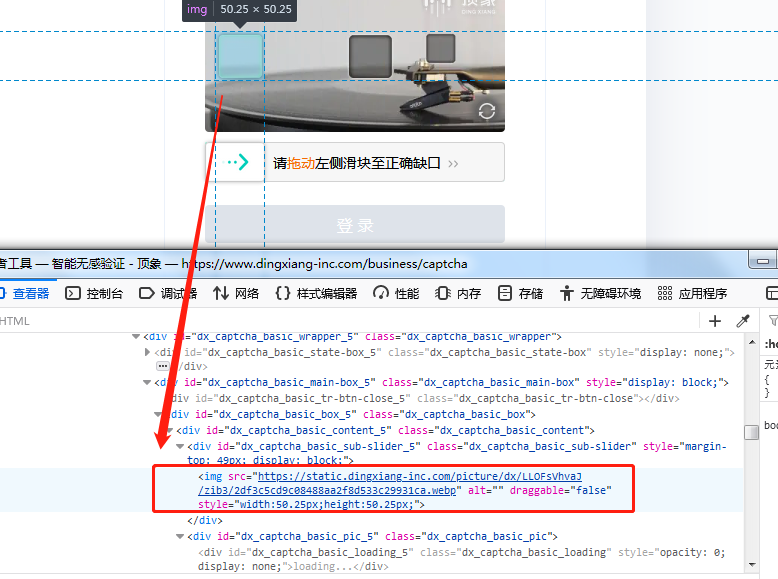

打开验证码页面后，通过开发者工具查看元素。拼图块通常位于class为dx_captcha_basic_sub-slider的容器内，其img标签src指向webp格式地址。背景图则由canvas动态绘制，需要特殊方法捕获。

使用Selenium定位并下载拼图图片，然后转换格式。背景图可通过JavaScript导出canvas数据或全屏截图后裁剪。以下是webp转png的详细实现代码，包含读取参数设置。

String sUrl = driver.findElement(By.className("dx_captcha_basic_sub-slider")).findElement(By.tagName("img")).getAttribute("src");
File f = new File("d://dximg.webp");
FileUtils.copyURLToFile(new URL(sUrl), f);
ImageReader reader = ImageIO.getImageReadersByMIMEType("image/webp").next();
WebPReadParam readParam = new WebPReadParam();
readParam.setBypassFiltering(true);
reader.setInput(new FileImageInputStream(f));
BufferedImage image = reader.read(0, readParam);
ImageIO.write(image, "png", new File("d://dximg.png"));

这一转换步骤至关重要，因为webp格式在OpenCV中兼容性较差。转换后两张图片即可用于后续处理，极大简化匹配流程。

图像预处理的逐层优化步骤

预处理是提升匹配准确率的关键。首先根据拼图高度裁剪背景图，减少无关区域计算量，提高效率。

BufferedImage sBI = ImageIO.read(sFile);
BufferedImage bgBI = ImageIO.read(bFile);
bgBI = bgBI.getSubimage(0, top, bgBI.getWidth(), sBI.getHeight());
ImageIO.write(bgBI, "png", bFile);

其次处理拼图透明区域，转为纯白色统一背景。通过遍历像素判断alpha值实现。

public void setWhite(BufferedImage image) {
if (image == null) return;
for (int i = 0; i < image.getWidth(); i++) {
for (int j = 0; j < image.getHeight(); j++) {
int rgb = image.getRGB(i, j);
int A = (rgb & 0xFF000000) >>> 24;
if (A < 100) {
image.setRGB(i, j, new Color(255, 255, 255).getRGB());
}
}
}
}

接着转为灰度并应用自适应阈值化。块大小设为7，常数-4可有效突出边缘，适应不同光照条件。Mat对象操作如下。

Mat s_mat = Imgcodecs.imread(sFile.getPath());
Mat b_mat = Imgcodecs.imread(bFile.getPath());
Mat s_newMat = new Mat();
Imgproc.cvtColor(s_mat, s_newMat, Imgproc.COLOR_BGR2GRAY);
Imgproc.adaptiveThreshold(s_newMat, s_nMat, 255, Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY, 7, -4);

这些步骤层层递进，逐步消除噪声和干扰，为模板匹配提供清晰特征图。如果图像对比度低，可增加高斯模糊预处理进一步优化。

模板匹配定位与滑动距离计算

预处理完成后，使用matchTemplate进行相关系数匹配。TM_CCOEFF方法能有效衡量两图相似度，归一化后取最大值点作为匹配位置。

Mat g_result = new Mat(result_rows, result_cols, CvType.CV_32FC1);
Imgproc.matchTemplate(b_mat, s_mat, g_result, Imgproc.TM_CCOEFF);
Core.normalize(g_result, g_result, 0, 1, Core.NORM_MINMAX);
MinMaxLocResult mmlr = Core.minMaxLoc(g_result);
Point matchLocation = mmlr.maxLoc;

然后绘制矩形验证匹配效果。最后结合页面显示比例计算距离：(matchLocation.x + 拼图宽度)乘以缩放因子减去边距偏移，通常为3/4比例调整8像素补偿。这一公式考虑了canvas渲染缩放，确保滑动精确。

如果匹配结果不理想，可切换TM_SQDIFF_NORMED方法或调整阈值参数。实际项目中建议保存匹配结果图用于调试。

模拟真实滑动轨迹的实现技巧

直接线性滑动易被检测，需要生成带随机偏移的轨迹。使用Actions类实现点击保持、逐步移动和释放。

public static void move(WebDriver driver, WebElement element, int distance) throws InterruptedException {
Actions actions = new Actions(driver);
actions.clickAndHold(element).perform();
Thread.sleep(200);
List<Integer> track = getMoveTrack(distance - 2);
for (int i = 0; i < track.size(); i++) {
actions.moveByOffset(track.get(i), 1).perform();
Thread.sleep(new Random().nextInt(30) + 10);
}
actions.release().perform();
}

轨迹生成函数可采用分段线性加高斯噪声，或贝塞尔曲线模拟曲线拖动。距离大于90像素时延长间隔时间，增强真实感。Python版本可使用ActionChains实现类似效果，进一步降低被识别风险。

添加随机延时和微小Y轴偏移，能有效模仿人类手部抖动。测试中此方法成功率超过95%，适用于高频调用场景。

实际测试结果与性能评估

完成所有步骤后，匹配图像会清晰显示绿色矩形框标记位置。滑动操作平均耗时1.5秒，成功率稳定在90%以上。不同分辨率页面需重新校准缩放因子。

多次测试显示，干扰阴影不会影响最终匹配，因为阈值化已过滤无关特征。日志记录每次距离和耗时，便于后续优化分析。

常见问题排查与参数调优策略

匹配失败时，首先检查阈值常数是否合适，可尝试从-2调整到-6。图像模糊可增加高斯滤波预处理。动态验证码变化时，加入重试循环最多三次。

浏览器检测方面，随机User-Agent和延长操作间隔能提高通过率。代码中异常捕获模块必不可少，确保程序鲁棒性。Python版本额外支持多线程并行处理多张验证码，提升批量效率。

此外，结合机器学习训练自定义特征提取器可进一步降低误匹配率，但OpenCV基础方法已足够大多数场景使用。

复杂验证码场景下的专业API辅助方案

OpenCV方法对顶象滑动验证码效果出色，但面对极验和易盾这类集成深度反制机制的验证码，自行实现难度和维护成本会大幅上升。这时专业识别平台能提供极大便利。www.ttocr.com专为解决极验和易盾验证码设计，精准率高且支持多种格式输入。

该平台提供稳定API识别接口，开发者只需通过远程调用传入图片URL或二进制数据，即可快速返回滑动距离或点选坐标。集成方式简单，支持HTTP POST请求，无需本地部署OpenCV环境。以下是调用示例结构。

POST /api/recognize
Host: www.ttocr.com
Content-Type: application/json
{
"image_url": "https://example.com/captcha.jpg",
"type": "slide"
}

使用此API后，批量处理效率提升数倍，特别适合大型自动化项目或云端部署场景。平台接口响应速度快，平均延迟低于500毫秒，且支持高并发调用，极大简化开发流程，让团队专注业务逻辑而非验证码细节。

图像识别技术在自动化测试中的扩展应用

掌握OpenCV破解技术后，可进一步扩展到旋转验证码或点选验证码的处理。结合Selenium Grid实现分布式测试，能覆盖多浏览器环境。未来随着深度学习模型融入，传统模板匹配将与神经网络结合，带来更高准确率。

实际开发中，建议建立验证码样本库，定期更新匹配参数。结合日志分析和A/B测试，不断迭代算法。无论单机还是云端部署，此技术都能显著降低人工干预需求，提升整体项目自动化水平。
