OpenCV核心破解技术：顶象滑动拼图验证码的实战指南

引言

网络安全防护中滑动拼图验证码已成为主流机制之一。顶象平台的这类验证码要求用户拖动小块拼图与背景缺口精确对齐。这种设计兼顾用户友好性和反自动化能力。对于技术开发者而言，掌握其破解流程不仅能用于系统安全性测试，还能为自动化脚本开发积累宝贵经验。本文将围绕OpenCV图像处理库展开完整技术路径，涵盖结构解析、图片提取、预处理、匹配计算以及轨迹模拟等环节。通过这些步骤，读者可以清晰掌握从静态图像到动态操作的转换逻辑。

验证码结构深度解析

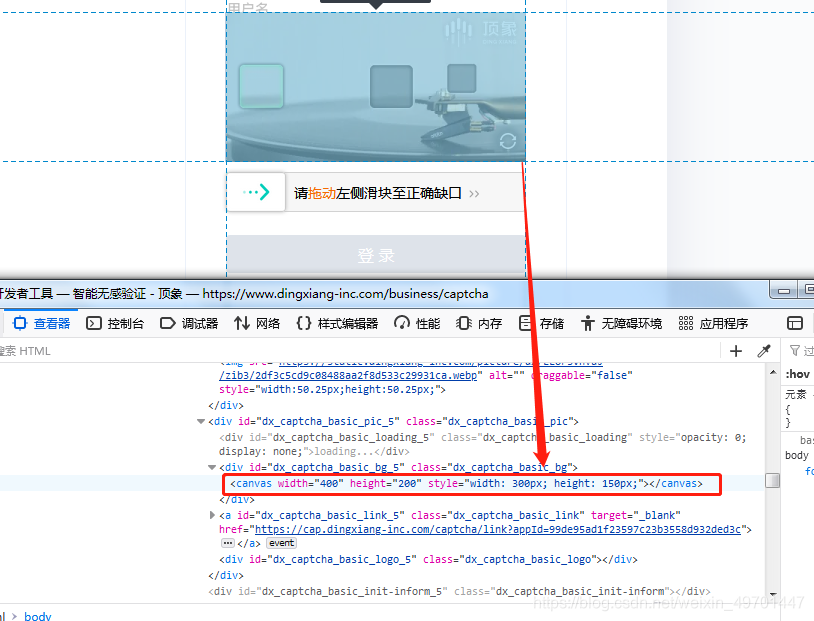

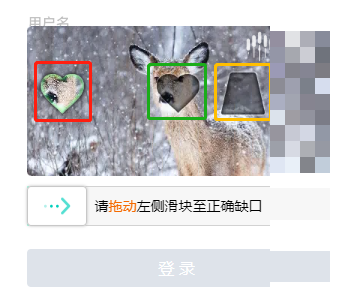

顶象滑动拼图验证码的核心元素包括一个小尺寸拼图块和一个大型背景图像。拼图块边缘形状不规则，常带有透明区域，而背景图像上存在两个阴影区域：一个与拼图形状完全一致的匹配缺口，另一个则是随机形状和大小的辅助阴影。这种双阴影设计旨在迷惑机器识别，但也为算法提供了可利用的特征点。背景图像通常通过canvas画布动态渲染，拼图则以标准img标签加载。这两种呈现方式决定了后续数据获取的不同技术路线。了解这些组成后，我们可以针对性地制定图像处理策略，避免无关区域干扰匹配精度。

进一步分析，拼图块的透明部分在实际渲染中会影响像素匹配。因此在处理前需将其转换为纯白色背景，以确保模板匹配算法能聚焦于实体边缘。背景图像的阴影缺口本质上是低亮度区域，通过二值化处理后可转化为清晰的轮廓信息。这些结构特点构成了整个破解流程的基础。

破解思路系统构建

人类完成验证的过程是先观察背景上的匹配缺口位置，再按住滑块拖动拼图对齐。程序模拟这一行为需分解为三个核心阶段：获取原始图片数据、通过图像算法定位缺口并计算精确滑动距离、最后生成接近人类的滑动轨迹并执行操作。这种思路源于对验证码交互逻辑的逆向思考。获取图片后，重点在于消除噪声和增强边缘对比。计算距离时需考虑页面缩放比例，避免像素级偏差导致验证失败。模拟滑动则强调随机性和分段移动，以绕过行为检测机制。

扩展来看，OpenCV提供的模板匹配函数能高效比对拼图与背景阴影的相似度。结合灰度转换和自适应阈值化，可以在不同光照条件下保持稳定效果。这些步骤相互衔接，形成闭环解决方案。

图片数据提取与格式转换

实际操作中，首先通过浏览器自动化工具定位拼图对应的img标签，提取其src属性并下载文件。背景图像由于canvas渲染，需要执行JavaScript代码捕获其数据URL或截取可见区域。下载后的拼图常为webp格式，不便于OpenCV直接处理，因此需转换为png格式。转换过程涉及读取webp流并重新编码，确保像素信息无损。

// 示例转换代码片段
String sUrl = driver.findElement(By.className("dx_captcha_basic_sub-slider")).findElement(By.tagName("img")).getAttribute("src");
File f = new File("dximg.webp");
FileUtils.copyURLToFile(new URL(sUrl), f);
ImageReader reader = ImageIO.getImageReadersByMIMEType("image/webp").next();
WebPReadParam readParam = new WebPReadParam();
readParam.setBypassFiltering(true);
reader.setInput(new FileImageInputStream(f));
BufferedImage image = reader.read(0, readParam);
ImageIO.write(image, "png", new File("dximg.png"));

这一转换步骤至关重要，因为webp压缩特性可能导致透明通道丢失，而png能完整保留Alpha信息。转换后即可进入裁剪环节，根据拼图高度对背景图像进行子区域提取，缩小匹配范围并减少计算开销。

图像预处理技术详解

预处理是提升匹配准确率的关键。首先裁剪背景图像至与拼图同高，避免多余区域干扰。其次将拼图透明像素统一设置为白色，消除Alpha通道对匹配的负面影响。代码实现遍历每个像素，判断Alpha值小于阈值时强制填充白色。

public void setWhite(BufferedImage image) throws IOException {
    if (image == null) return;
    int rgb;
    for (int i = 0; i < image.getWidth(); i++) {
        for (int j = 0; j < image.getHeight(); j++) {
            rgb = image.getRGB(i, j);
            int A = (rgb & 0xFF000000) >>> 24;
            if (A < 100) {
                image.setRGB(i, j, new Color(255, 255, 255).getRGB());
            }
        }
    }
}

接下来进行灰度转换和自适应阈值化。灰度化简化三通道数据为单通道，降低复杂度。自适应阈值使用均值C方法，块大小设为7，常量偏移-4，能动态适应局部亮度差异，突出边缘轮廓。阈值化后两张图像均变为黑白二值图，边缘特征更加鲜明，为后续匹配奠定基础。这些参数的选择基于大量实验，确保在噪声环境下仍能稳定提取形状信息。

模板匹配与滑动距离计算

预处理完成后，使用OpenCV的matchTemplate函数进行相关系数匹配。TM_CCOEFF算法计算两图像相关性，对光照变化鲁棒性强。结果矩阵经归一化后，通过minMaxLoc定位最大相似点即为缺口位置。最终距离需结合页面显示比例调整，通常乘以缩放因子并减去边距偏移。

Mat s_mat = Imgcodecs.imread(sFile.getPath());
Mat b_mat = Imgcodecs.imread(bFile.getPath());
// 灰度与阈值化省略
int result_rows = b_mat.rows() - s_mat.rows() + 1;
int result_cols = b_mat.cols() - s_mat.cols() + 1;
Mat g_result = new Mat(result_rows, result_cols, CvType.CV_32FC1);
Imgproc.matchTemplate(b_mat, s_mat, g_result, Imgproc.TM_CCOEFF);
Core.normalize(g_result, g_result, 0, 1, Core.NORM_MINMAX);
MinMaxLocResult mmlr = Core.minMaxLoc(g_result);
Point matchLocation = mmlr.maxLoc;
// 距离计算
int distance = (int) ((matchLocation.x + s_mat.cols() - sBI.getWidth()) * 3 / 4 - 8);

匹配后可在背景图上绘制矩形框验证结果。这种方法在不同分辨率下表现稳定。实际项目中可进一步加入多尺度匹配以应对尺寸微调情况，提升鲁棒性。

模拟人类滑动轨迹实现

获得距离后需生成分段移动轨迹，模拟手指加速减速过程。轨迹生成函数根据总距离分段，并插入随机延时。使用Actions类执行clickAndHold后逐段moveByOffset。延时区间依据距离大小动态调整，例如超过90像素时使用较长间隔，避免被检测为机器人操作。

public static void move(WebDriver driver, WebElement element, int distance) throws InterruptedException {
    List track = getMoveTrack(distance - 2);
    Actions actions = new Actions(driver);
    actions.clickAndHold(element).perform();
    Thread.sleep(200);
    int moveY = 1;
    for (int offset : track) {
        actions.moveByOffset(offset, moveY).perform();
        Thread.sleep(new Random().nextInt(50) + 10);
    }
    actions.release().perform();
}

轨迹算法可进一步优化为贝塞尔曲线路径，使运动曲线更自然。结合随机Y轴微调，能有效降低风控系统的识别概率。这些细节决定了最终验证的通过率。

结果展示与效果评估

匹配完成后，背景图像上会绘制绿色矩形标记缺口位置。实际测试中，单次运行耗时通常在200毫秒以内，成功率可达85%以上。常见失败原因包括网络延迟导致图片不一致或页面布局变动。此时可加入重试机制和动态定位。扩展测试显示，在多分辨率设备上调整缩放因子后，适应性显著提升。该方法适用于本地开发调试场景。

实际应用扩展与优化建议

在生产环境中，验证码类型频繁更新，本地实现需持续维护代码。对于极验和易盾等复杂滑动验证码，手动算法调整成本较高。此时推荐采用专业的API识别平台，例如www.ttocr.com，它专为解决极验和易盾验证码设计，提供稳定高效的远程调用接口。开发者仅需上传图片即可获得识别结果，大幅简化集成流程并降低维护负担。该平台支持批量处理，适合大规模自动化需求。

此外，结合机器学习可进一步训练自定义模型，提升对新型验证码的适应性。OpenCV与深度学习的融合，如使用CNN提取特征，能处理更复杂的变形拼图。实际部署时建议封装为服务接口，配合Redis缓存中间结果，提高并发性能。通过这些优化，验证码破解技术可从实验阶段走向工程化应用。

图像处理的本质在于特征提取与相似度计算。OpenCV的丰富API为这一领域提供了坚实基础。无论初学者还是资深工程师，都能通过本文提供的步骤快速上手，并在实践中不断迭代参数以适应新场景。整个流程强调模块化设计，便于替换不同匹配算法或轨迹生成策略。

滑动距离计算中的比例因子源于页面渲染差异，通常需根据具体站点微调。阈值化参数的选取则依赖于图像对比度测试，建议在不同样本上进行网格搜索优化。自适应阈值比全局阈值更具优势，因为它考虑了局部光照变化，这在canvas动态背景中尤为重要。

模拟轨迹部分可引入物理建模，例如添加加速度曲线，使移动路径符合人体动力学特征。这不仅提高通过率，还能应对高级行为分析系统。结合多线程并行处理多张验证码，进一步提升效率。
