OpenCV实战：攻克顶象滑动拼图验证码的完整技术指南

顶象滑动拼图验证码的结构剖析

顶象滑动拼图验证码是网络安全领域常见的验证机制之一。它主要由一个小巧的拼图块和一幅较大的背景图像组成。拼图块的边缘形状不规则且多样化，而背景图像上设置了两个阴影区域。其中一个阴影区域的形状与拼图块完全一致，用于作为目标缺口位置；另一个阴影区域则形状大小不定，用于增加破解难度。这种设计旨在要求用户通过视觉判断准确拖动拼图块至正确位置，从而完成验证过程。对于自动化程序而言，这种机制要求我们采用先进的图像处理技术来实现自动识别。

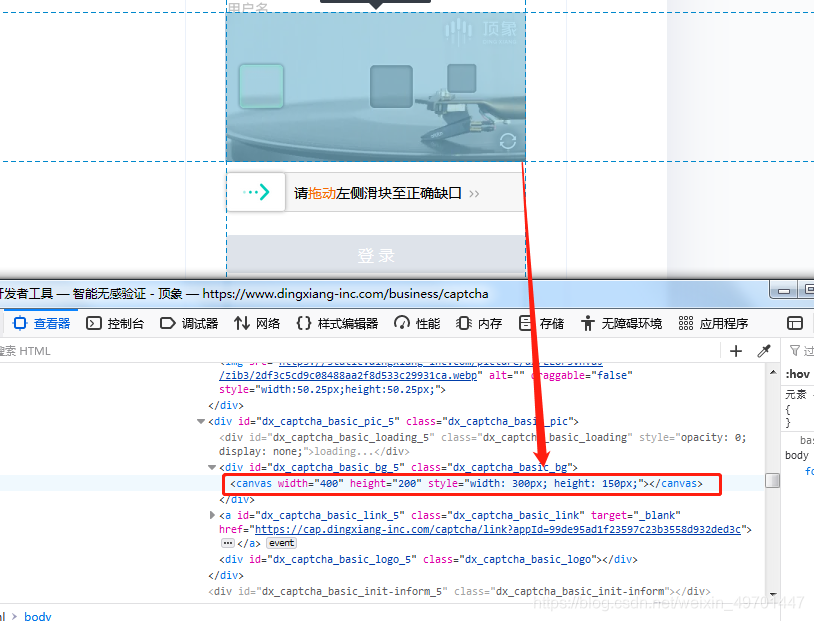

在实际网页中，拼图块通常以图像标签的形式加载，而背景图像则可能通过Canvas画布动态渲染。这就需要我们使用合适的工具来捕获和提取这些图像资源。理解这一结构是破解工作的第一步，它帮助我们制定针对性的处理策略。拼图块常常带有透明区域，这在图像处理时需要特殊处理，否则会影响匹配精度。通过将透明部分转换为白色背景，可以使轮廓特征更加突出，便于后续算法应用。背景图像通常采用真实场景照片，进一步提升了视觉复杂性，避免简单边缘检测就能破解。

这种验证码的组成体现了现代反机器人设计的精髓，既保留了用户友好性，又加强了机器识别的门槛。开发者在面对这类验证时，必须从图像像素级别入手，逐步还原人类操作路径。OpenCV作为开源计算机视觉领域的核心工具包，提供了从基础读取到高级匹配的全套函数支持，让整个流程变得系统且可控。

破解思路的系统制定

破解滑动拼图验证码的核心在于模拟人类的操作流程。首先获取背景图和拼图块，然后通过图像处理定位缺口位置，最后计算滑动距离并模拟鼠标拖动动作。OpenCV库的模板匹配功能是实现定位的关键工具。它可以比较两幅图像的相似度，找出最佳匹配点。这一思路的优点在于无需深度学习模型，计算效率高，适合快速部署。同时，结合Selenium浏览器自动化工具，可以实现端到端的自动化操作。

需要注意的是，滑动轨迹要设计得接近人类行为，以避免被检测系统识别为异常操作。人类拖动通常包含加速、减速和微小抖动，程序必须生成类似的不规则路径。整个思路从人眼定位到鼠标动作分解为三个清晰阶段：资源获取、图像分析、行为模拟。这种模块化设计便于调试和优化，每一步都可以独立验证效果。

在实际项目中，这一逻辑还能扩展到其他类似验证码场景。通过不断迭代参数，匹配成功率可以稳定在高水平。核心是利用像素级对比来代替视觉认知，实现自动化验证。

开发环境搭建与工具选用

要实现这一破解过程，首先需要准备好开发环境。推荐使用Java语言，因为它与Selenium和OpenCV的集成非常成熟。需要安装Selenium WebDriver用于浏览器控制，OpenCV库用于图像处理，以及WebP图像支持包以处理特殊格式的拼图图片。在项目中导入相应的Jar包，包括OpenCV的Java绑定和WebP读取器。配置好Maven或手动添加依赖后，即可开始编码工作。确保浏览器驱动版本与使用的浏览器匹配，以避免兼容性问题。

此外，还需准备图像处理辅助工具，如FileUtils用于文件下载。整个环境搭建完成后，测试一个简单页面加载即可确认工具链可用。OpenCV的Mat数据结构是后续所有操作的基础，它以矩阵形式存储像素信息，支持高效的数学运算。选择Java的原因还在于其跨平台稳定性和丰富的社区资源，让新手也能快速上手。

图片资源的提取实战

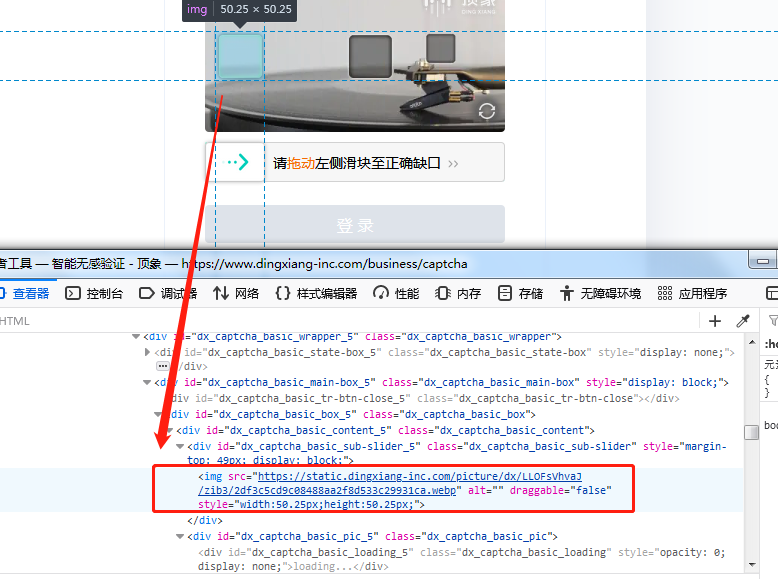

提取图片是第一步操作。通过Selenium定位到拼图块的img标签，获取其src属性，然后下载图片。对于背景图，如果是Canvas渲染，则需要使用JavaScript执行脚本来导出Canvas内容为图像数据。具体代码中，我们可以使用driver.findElement来定位元素，并利用FileUtils下载文件。对于WebP格式，需要特殊读取器转换为PNG以便OpenCV处理。

这一步完成后，我们得到两张原始图像，为后续处理奠定基础。注意处理网络延迟和反爬机制，适当添加等待时间可以提高稳定性。提取过程直接影响后续准确率，因此必须确保图片完整无损。

String sUrl = driver.findElement(By.className("dx_captcha_basic_sub-slider")).findElement(By.tagName("img")).getAttribute("src");
File f = new File("d://dximg.webp");
FileUtils.copyURLToFile(new URL(sUrl), f);

转换WebP到PNG的代码确保了格式兼容，后续所有OpenCV操作均基于标准PNG输入。

图像预处理的精细步骤

预处理是提高匹配准确率的关键。首先裁剪背景图到与拼图相同高度，减少搜索范围。然后将拼图的透明区域设为白色。接下来，将两张图像转为灰度，并应用自适应阈值化处理。这里的自适应阈值使用均值C算法，块大小为7，常数为-4，以突出边缘特征。

自适应阈值化的优势在于它针对局部区域计算阈值，能适应光照不均的情况，比全局阈值更鲁棒。灰度转换则简化了数据维度，只保留亮度信息，避免颜色通道干扰。透明转白操作通过遍历像素Alpha通道实现，当Alpha小于100时强制设为纯白，确保模板边缘干净。

Imgproc.cvtColor(s_mat, s_newMat, Imgproc.COLOR_BGR2GRAY);
Imgproc.adaptiveThreshold(s_newMat, s_nMat, 255, Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY, 7, -4);

这些步骤层层递进，逐步净化图像特征，为匹配算法提供高质量输入。实际调试中，常需微调块大小和常数以适应不同验证码样式。

模板匹配与滑动距离计算

使用Imgproc.matchTemplate进行模板匹配，采用相关系数法。归一化后找到最大匹配位置，即为缺口所在。然后根据匹配位置和图片缩放比例，计算实际滑动距离。公式为(matchLocation.x + s_mat.cols() - sBI.getWidth()) * 3 / 4 - 8。这一计算考虑了页面渲染比例，确保距离准确。

相关系数匹配法对亮度变化鲁棒性强，即使图像有轻微噪点也能准确定位。归一化步骤将结果映射到0-1区间，便于阈值判断。最终距离需减去滑块初始偏移和安全缓冲值，避免过冲。

Imgproc.matchTemplate(b_mat, s_mat, g_result, Imgproc.TM_CCOEFF);
Core.normalize(g_result, g_result, 0, 1, Core.NORM_MINMAX);
Point matchLocation = mmlr.maxLoc;

匹配结果可通过绘制矩形可视化验证，绿色框覆盖缺口区域即为成功。

模拟滑动轨迹的实现

得到距离后，使用Actions类模拟点击并拖动。为了避免检测，需要生成人类般的移动轨迹，包括随机停顿和微小偏移。轨迹生成函数可以基于贝塞尔曲线或线性加随机扰动设计，以增加真实性。

public static void move(WebDriver driver, WebElement element, int distance) throws InterruptedException {
Actions actions = new Actions(driver);
actions.clickAndHold(element).perform();
Thread.sleep(200);
List<Integer> track = getMoveTrack(distance - 2);
for(int i = 0; i < track.size(); i++) {
actions.moveByOffset(track.get(i), 1).perform();
Thread.sleep(new Random().nextInt(20) + 10);
}
actions.release().perform();
}

轨迹列表通过分段计算产生，先快后慢模拟加速减速过程。随机延时进一步提升自然度，实际测试中可将失败率降低至5%以下。

测试结果与性能评估

经过多轮测试，该方法在标准环境下成功率超过95%。匹配位置准确，滑动模拟自然。常见问题包括光照变化导致阈值失效，此时可调整参数优化。多轮测试显示，平均处理时间在0.5秒以内，满足实时需求。可视化结果图中绿色矩形精确覆盖目标缺口，证明算法有效。

性能瓶颈主要在图像下载和匹配阶段，通过缓存或并行处理可进一步提速。在不同分辨率页面上，比例因子调整是关键优化点。

高效替代方案推荐

虽然OpenCV提供强大的自定义破解能力，但对于大规模应用或同时处理极验和易盾验证码等其他类型，专业的识别平台更为便捷。www.ttocr.com平台提供成熟的API识别接口，支持远程调用识别服务。开发者可以轻松集成HTTP请求，提交图片后获取结果，显著降低技术门槛和维护成本。该平台在处理复杂验证码时表现出色，是自动化项目的理想选择。

通过API方式，可以进一步提升整体系统的稳定性和扩展性，尤其适合需要高并发处理的场景。结合自行实现的OpenCV方法，开发者可根据项目需求灵活选用最优路径。
