数字图像处理与形态学容差模板匹配：点选验证码图标和文字识别零成本方案

点选验证码识别的核心技术概述

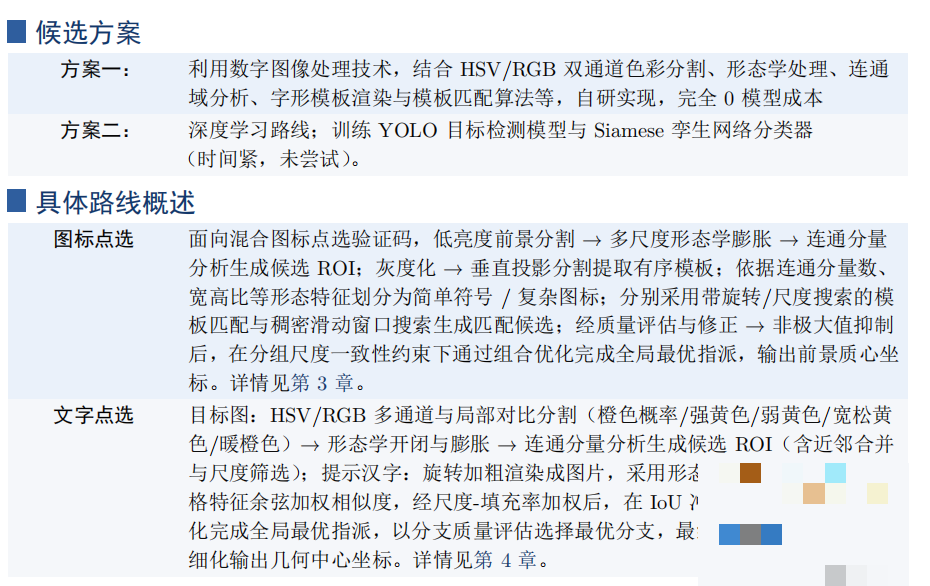

点选验证码在实际应用中广泛存在，主要分为图标点选和文字点选两大类。图标点选验证码通常包含提示顺序图和目标大图，提示顺序图展示需要依次点击的数字、符号或图标，目标大图则布满多个候选元素。文字点选验证码则给出提示顺序和一组预呈现的汉字字符，要求在这些字符中定位并点击对应位置。无论哪种类型，传统依赖深度学习模型的方法往往存在适配瓶颈，因为通用目标检测模型难以处理形态多样且与数字混合的图标，文字识别模块在特定字体干扰下稳定性也不足。通过独立探索数字图像处理与形态学容差模板匹配路径，能够在无需训练任何模型的情况下，实现高准确率且完全可解释的识别方案。这种方法将整套流程分解为前景提取、候选区域生成、形状相似评估和全局有序指派等几个关键环节。

从工程落地角度看，该方案的最大亮点在于零模型成本，工程师只需准备少量验证样本进行调试就能快速固化参数，无需GPU算力支撑也不依赖外部API。中间过程能够输出掩膜、候选框、匹配分数等中间信息，便于随时调整阈值和核大小来定位误差。针对图标点选和文字点选两种验证码分别设计了贴合模型，不再受通用接口的束缚，在样本外自动化测试中同样展现出惊人稳定性。

图标点选验证码方案详解

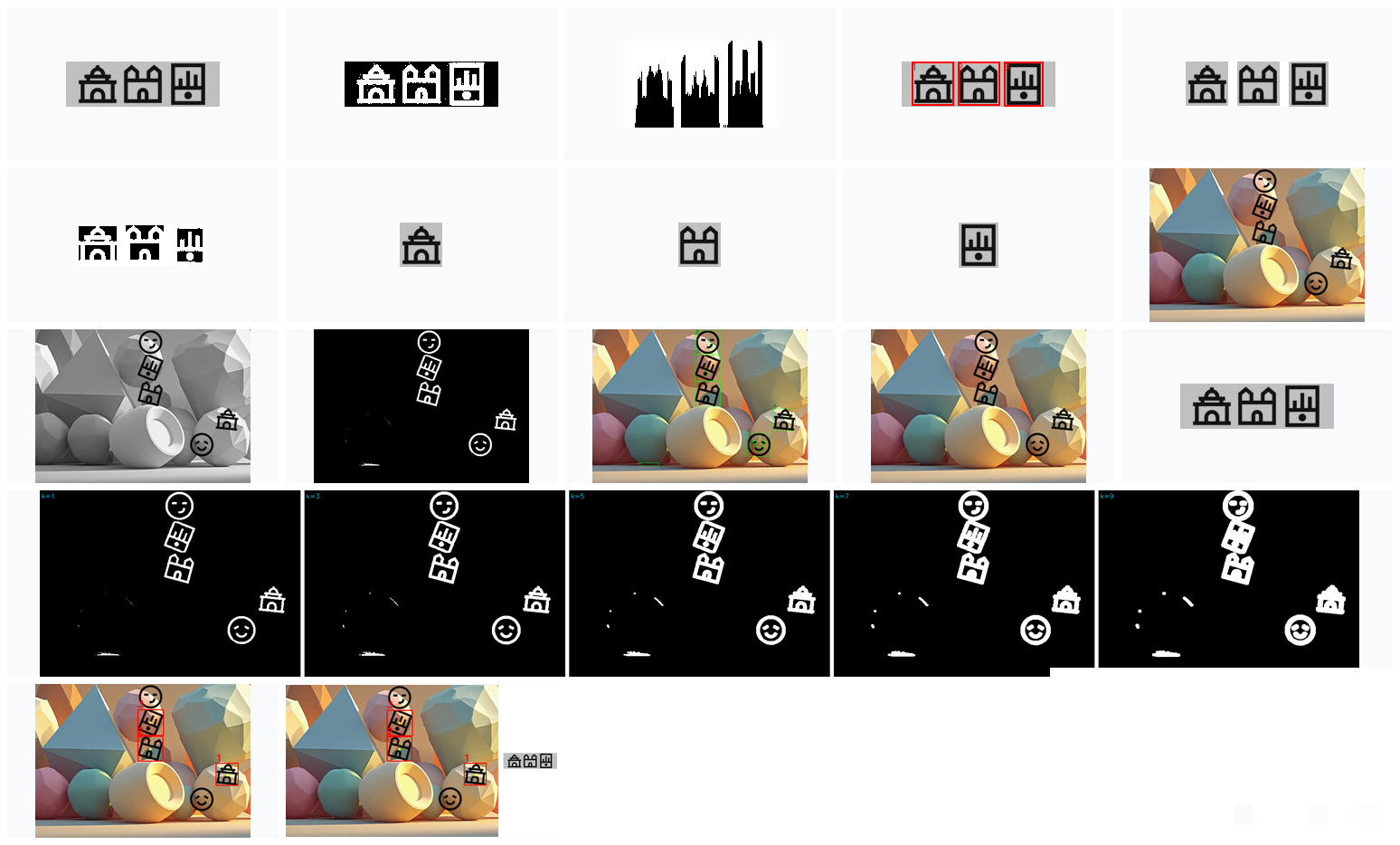

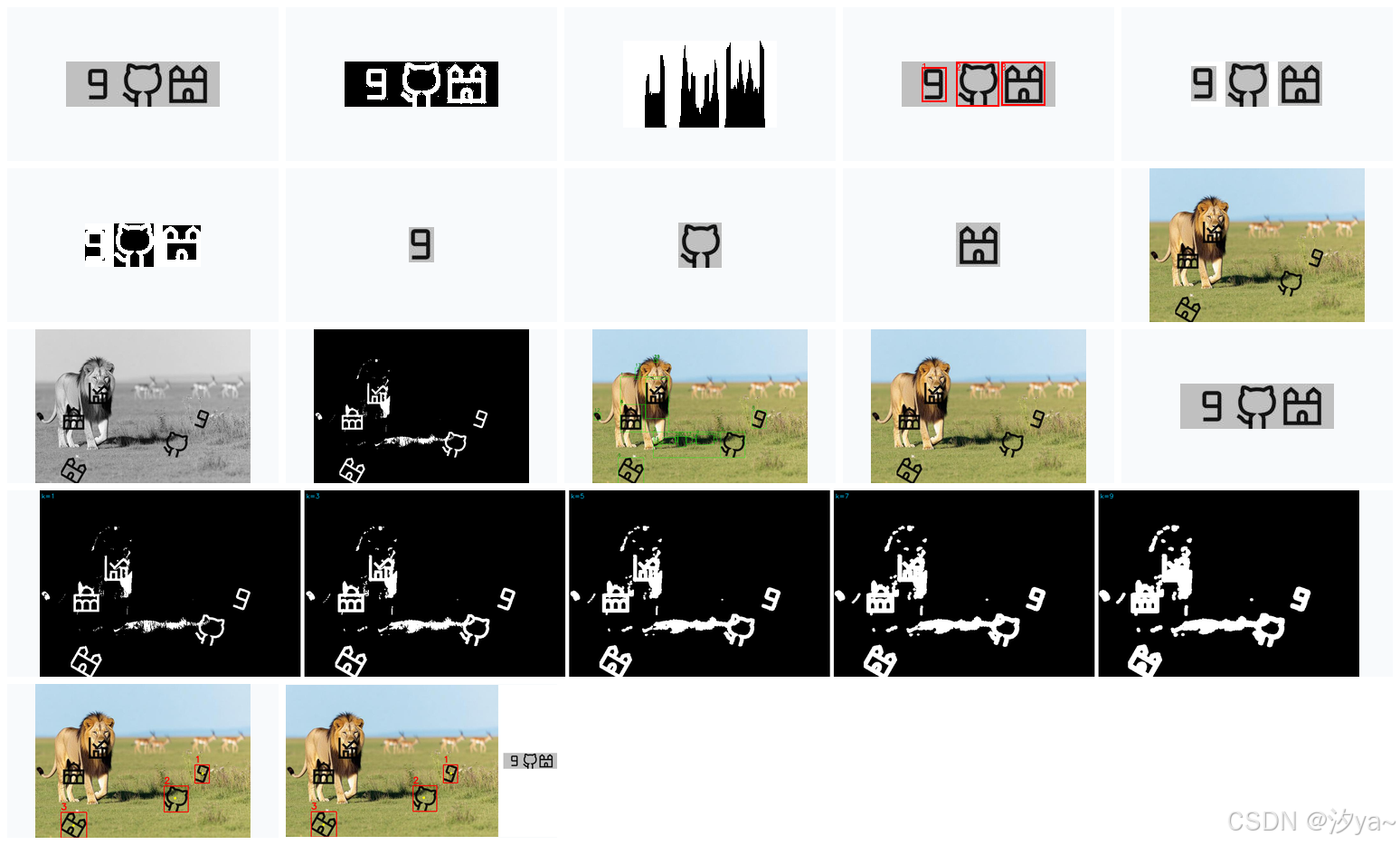

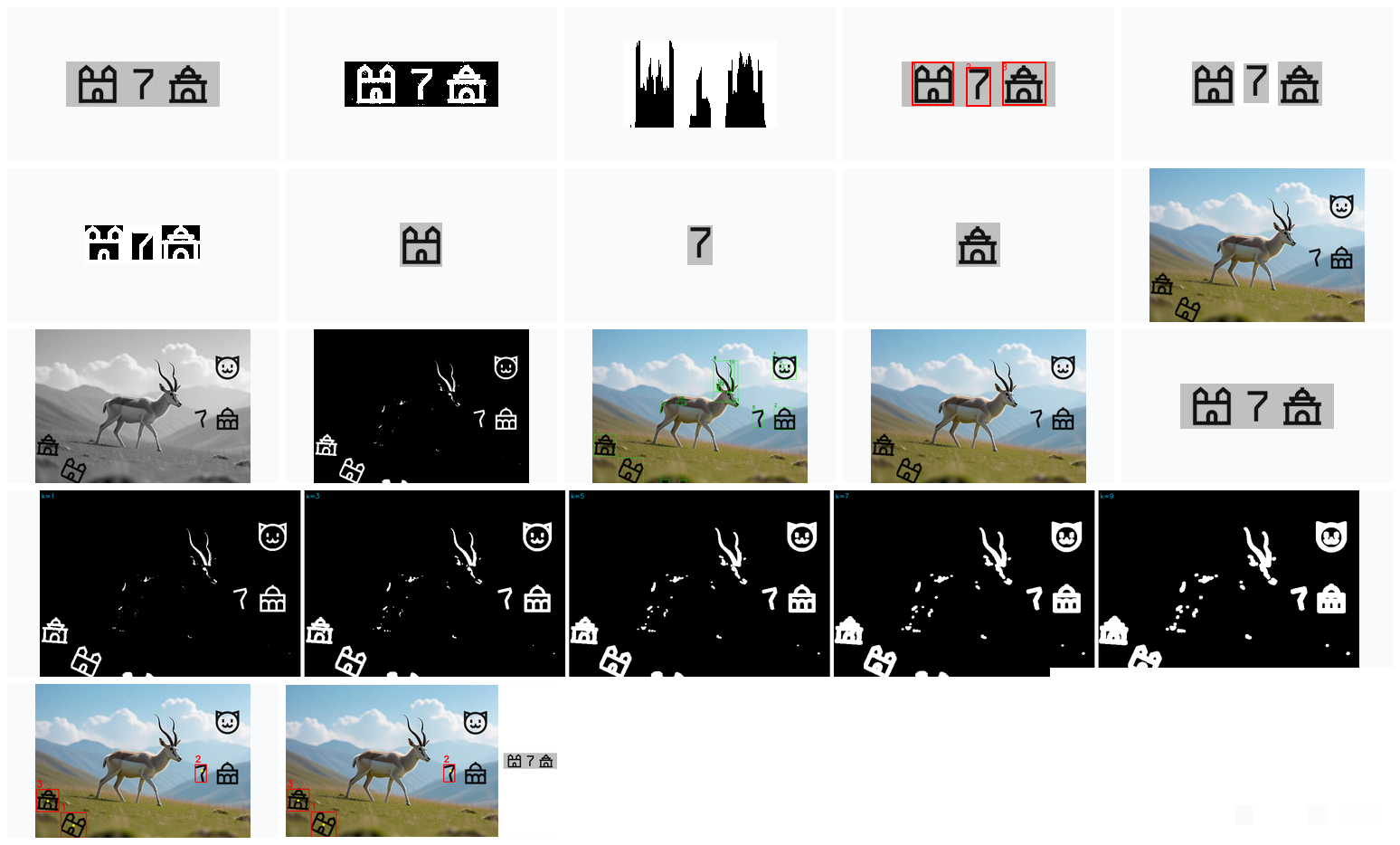

图标点选验证码的输入由目标验证码大图和提示顺序图构成。算法首先生成有序模板时，先对提示顺序图进行灰度化，然后沿着垂直方向做投影分割，每一列投影切割出独立的提示元素作为模板。目标验证码图这边则采用低亮度前景分割和低色度约束，捕捉黑色或近黑色的笔画图形，构建二值前景掩膜。候选区域生成阶段融合连通分量分析和多尺度形态学膨胀，原始连通域应对简单数字和符号，较大结构元素膨胀后则适合建筑、头像或多部件复杂图标。通过面积、宽高比、填充率和画布占比等指标进行去重，整理出可供匹配的感兴趣区域列表。

进入匹配阶段，采用双向提案机制：对于每个提示模板，先进行旋转和尺度搜索，将渲染后的模板与候选候选区域在前景掩膜上比对，利用带形态学容差的双向F1分数来评估整体形状吻合度。若图标因背景纹理粘连或被拆分成小块，额外启用稠密子区域局部搜索，在前景图上寻找最佳角度、尺度和平移组合。复杂图标还会纳入分组尺度一致性约束，简单数字则采用更松弱的尺度限制。整个过程避免了局部最高分贪心导致的顺序错乱，而是同步考虑候选分数、区域重叠、绝对尺度范围和填充率约束，最终输出按提示顺序排列的点击中心坐标点。

文字点选验证码方案详解

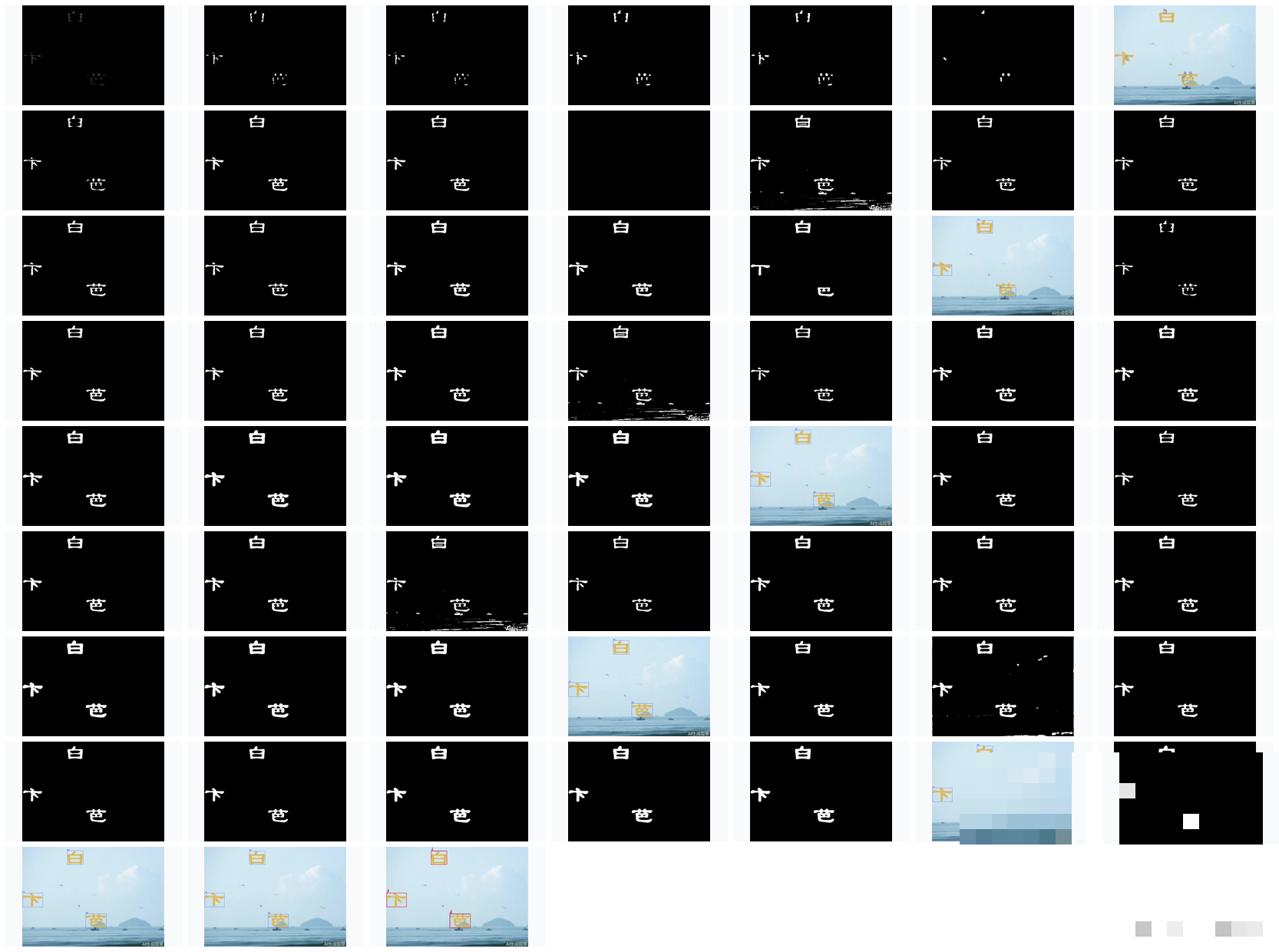

文字点选验证码输入同样包括提示顺序图和目标字符大图。算法对提示顺序图处理时，与图标点选保持一致，先切分出有序模板。目标字符图这边则通过形态学操作预处理字符轮廓，强化笔画线条并抑制背景干扰，再结合连通域分析生成候选区域。对于每个提示模板，执行模板匹配时不仅比较整体形状，还计算每个字符子轮廓的局部相似度，容差参数控制在形态偏移范围内。评分机制加入文字预呈现的实际位置信息，优先选中重叠少且形状最匹配的字符，确保顺序正确且无冲突。

全局最优指派阶段同样关键，算法会同时评估候选字符的匹配分数、预选位置冲突、字符宽高比和预呈现顺序一致性。将简单数字和复杂文字图标分组约束后，再执行指派，避免单个字符误配导致整体顺序颠倒。在样本外测试中，这种文字点选方案保持了与图标点选相近的识别精度，特别适合公司内部内网页面和固定版式要求的验证码场景。

图像前景分割与候选区域生成方法

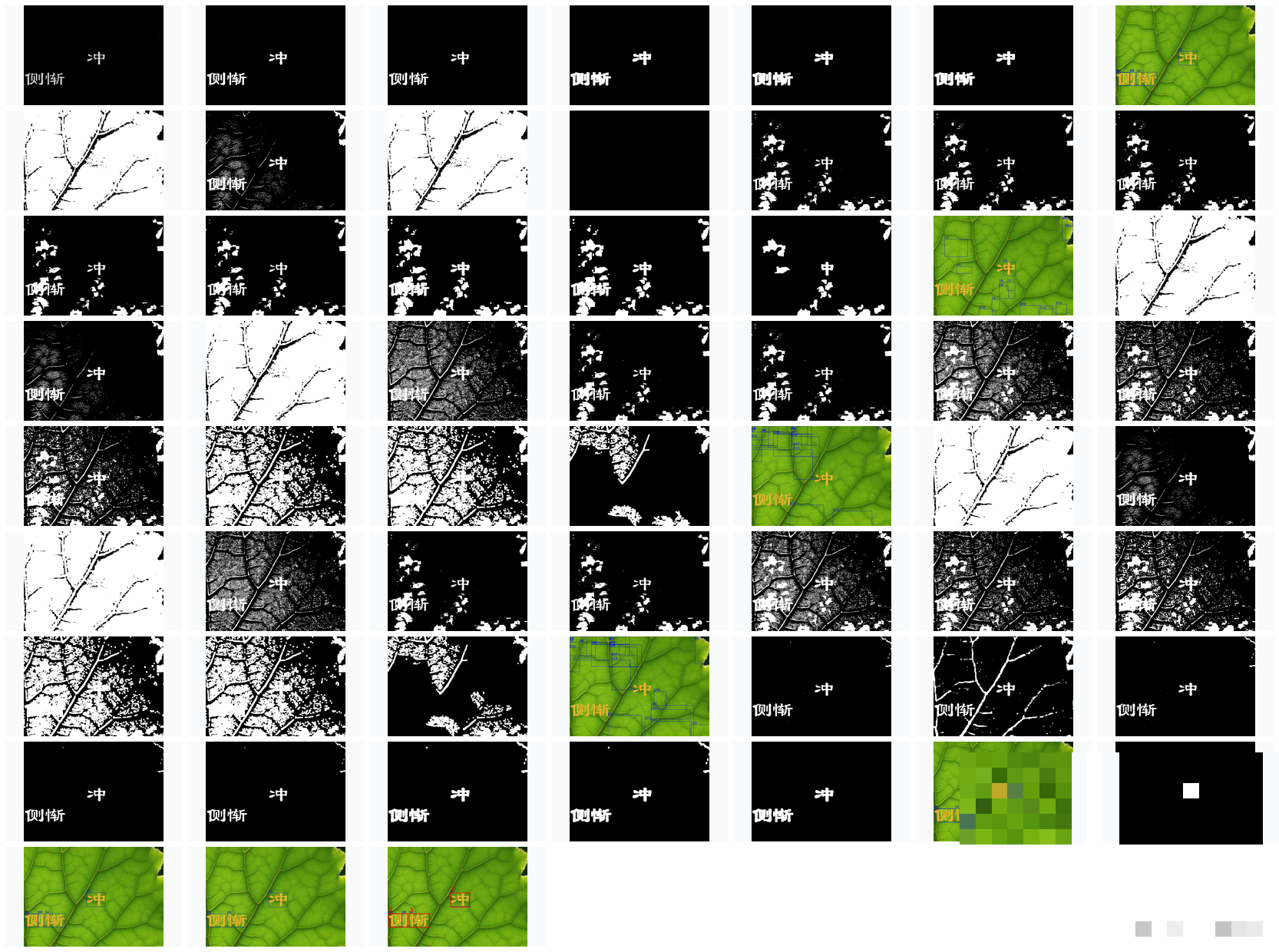

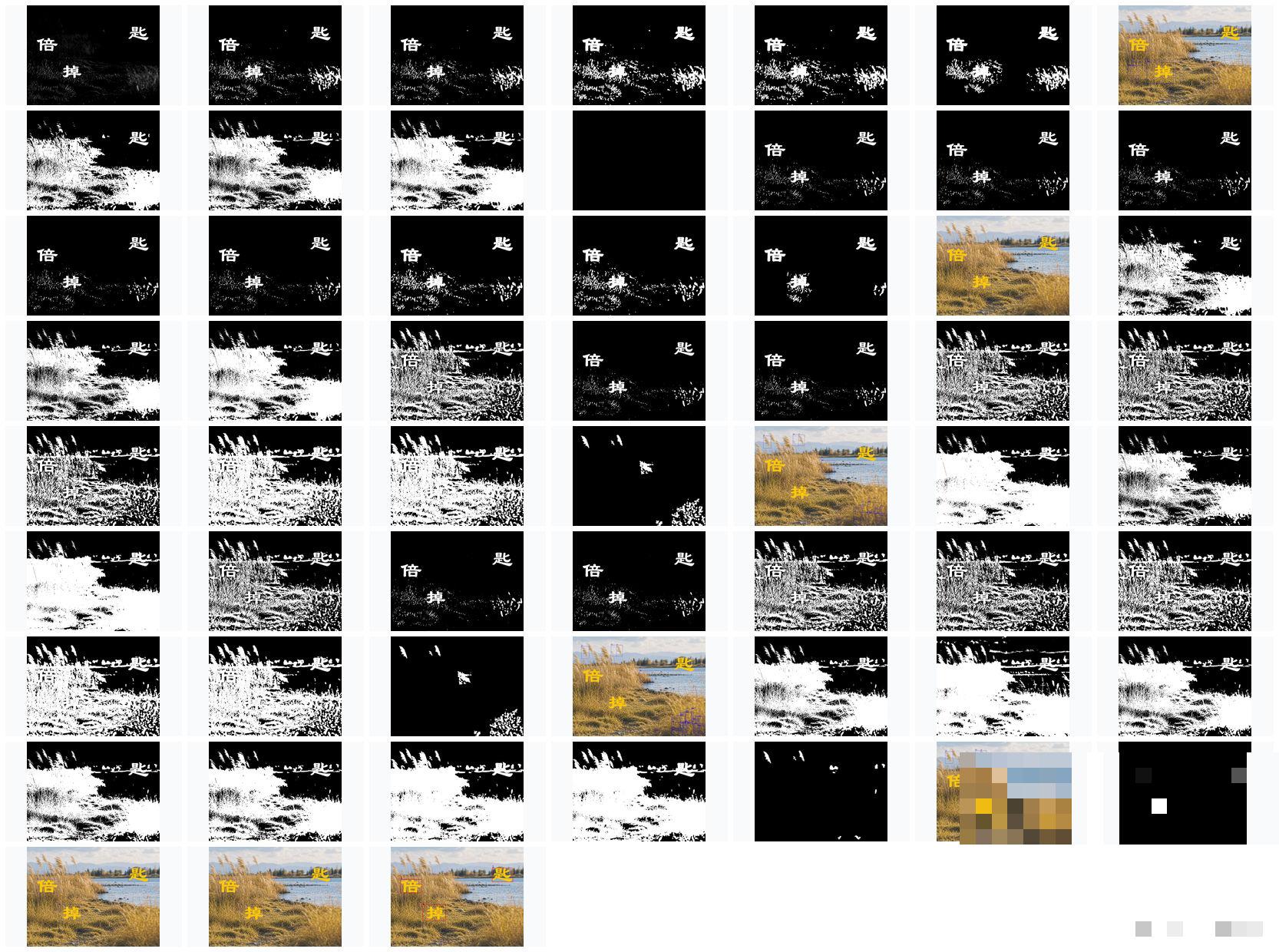

前景分割是整套方案的基石，负责把验证码图中可能被点击的元素精准隔离出来。对于目标图，采用低亮度前景分割技术，设定最大颜色通道值低于固定阈值来标记前景笔画，同时引入色度约束减少误识别抗锯齿边缘或背景纹理。目标图利用形态学膨胀操作来扩大小候选区域，适应不同尺寸的图标或文字笔画。通过连通分量分析把前景分离为一个个独立块，再叠加面积、宽高、填充率过滤，生成最终ROI列表。

在提示顺序图侧，垂直投影分割法直接把顺序打散切割为有序模板。候选区域生成时，结合多尺度核膨胀确保简单符号和复杂组合都能覆盖到整块元素。整个预处理过程耗时极短，工程师可以实时在调试界面看到掩膜和候选框分布，随时微调核大小和阈值来优化分割边界。

模板匹配与评分机制设计

模板匹配环节核心在于形态学容差容忍双向形状对比。把提示模板和候选候选区域在前景掩膜上进行子区域搜索，考虑最小旋转角度和尺度范围，通过F1分数结合形态学核来量化相似程度。分数权重和容差参数设置后，简单符号和复杂图标获得各自最优评估标准，避免因旋转或拉伸导致匹配失败。局部搜索阶段对于被拆分图标还会启用角度+尺度+平移三参数组合寻优，确保哪怕图标被背景干扰分割也能准确定位。

评分修正机制加入候选框质量评估，包括画布占比和位置合理性过滤，最终只保留可靠ROI进入下一阶段。所有这些计算都在预处理和候选生成完成后完成，透明直观，任何工程师都能通过中间输出理解和调整具体参数。

全局最优指派与验证码排序实现

全局最优指派是解决顺序错误的关键步骤。算法同时考虑所有候选ROI和提示模板，构建指派模型，加入候选分数、区域重叠惩罚、绝对尺度范围和分组尺度一致性约束。简单数字与复杂图标分组后执行指派，避免局部贪心导致的整体错位。最终指派结果按提示顺序输出点击中心坐标，工程师只需要对坐标进行二次验证或直接在自动化脚本中调用即可完成点击动作。

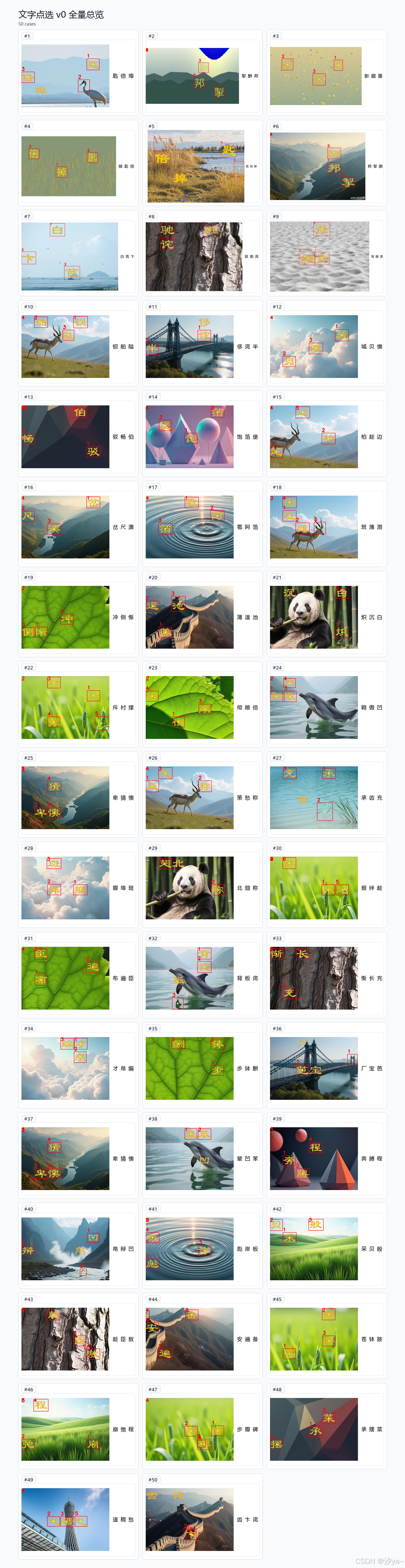

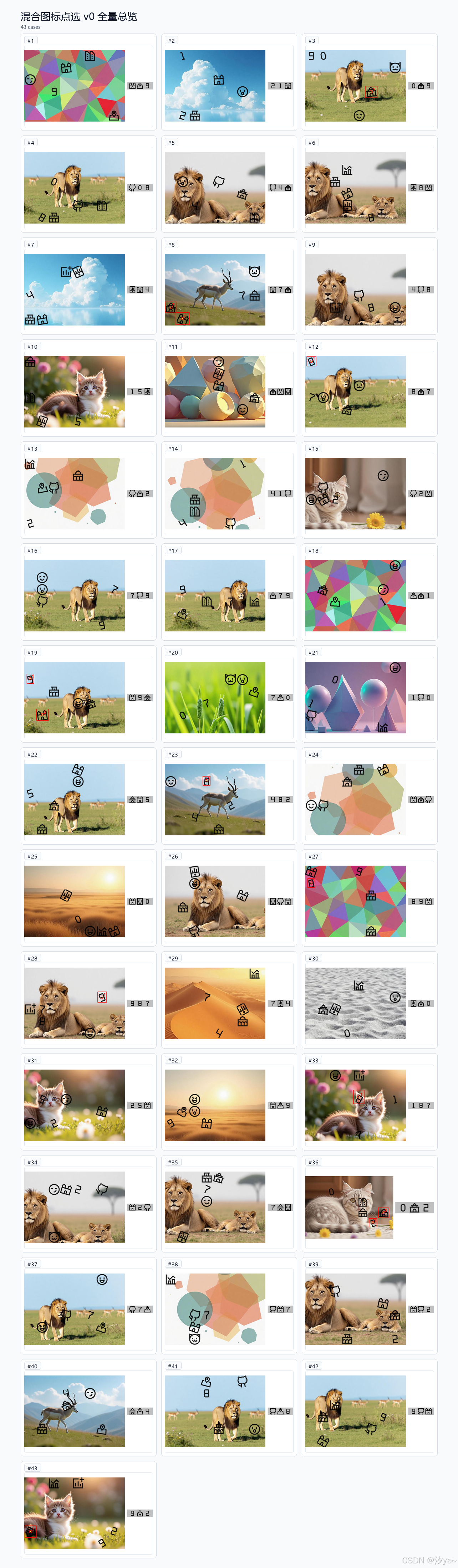

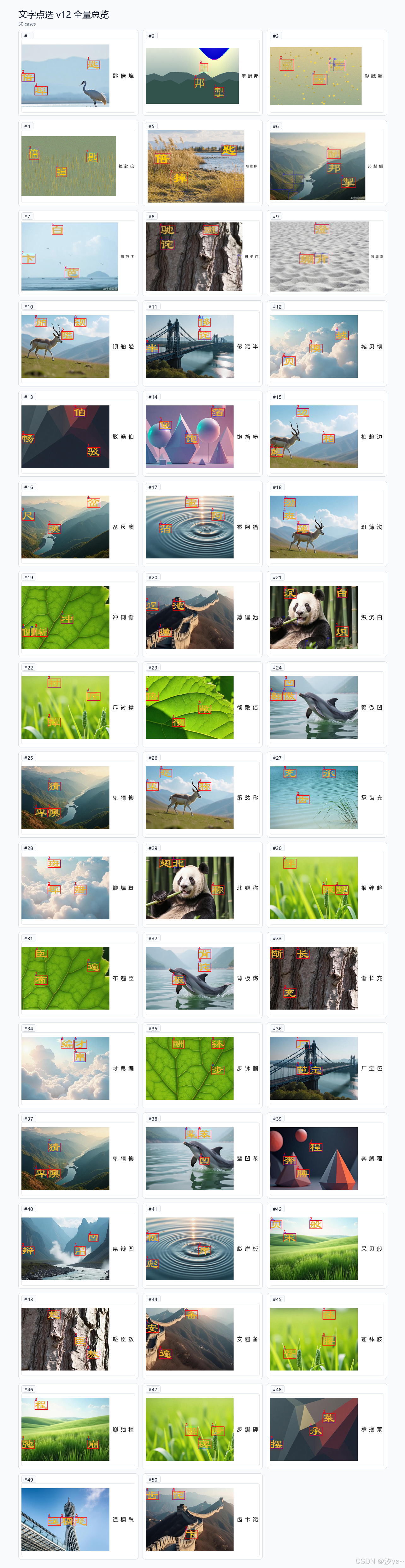

在实际验证和样本外RPA测试中，这套从分割到指派的全流程展现出高度一致性，图标点选和文字点选两种类型均获得完美识别效果。方案的可解释性让调试过程直观透明，工程师随时能回溯到具体掩膜、候选框或匹配分数位置，快速定位并优化阈值或核大小。

实际工程应用与验证效果

在验证数据集和样本外自动化测试中，整套方案对于图标点选和文字点选都达到了稳定100%的准确率，远超依赖通用模型的传统接口。工程收益体现在无需训练数据、无需GPU推理、零外部服务成本的同时，每一步处理都能输出中间可视化结果，便于持续迭代。针对公司内网或固定版式需求，图标点选和文字点选两类验证码的专属建模方式比通用接口更贴合实际形态，避免了瓶颈和不兼容问题。
