图像点选验证码精准破解：数字图标与文字顺序匹配技术的零成本实现策略

图像点选验证码识别方案概述

图像点选验证码作为网络安全防护中的常见元素，其识别难度源于目标元素与背景干扰混合，提示顺序又需严格遵守。传统依赖预训练模型的OCR或目标检测方法在特定样式下表现不稳定，本文采用纯数字图像处理路径，结合形态学运算实现零模型成本的高准确率识别。这种方式将图像预处理、候选生成和匹配分配三个阶段有机整合，适用于图标与数字混合场景以及固定汉字顺序验证。

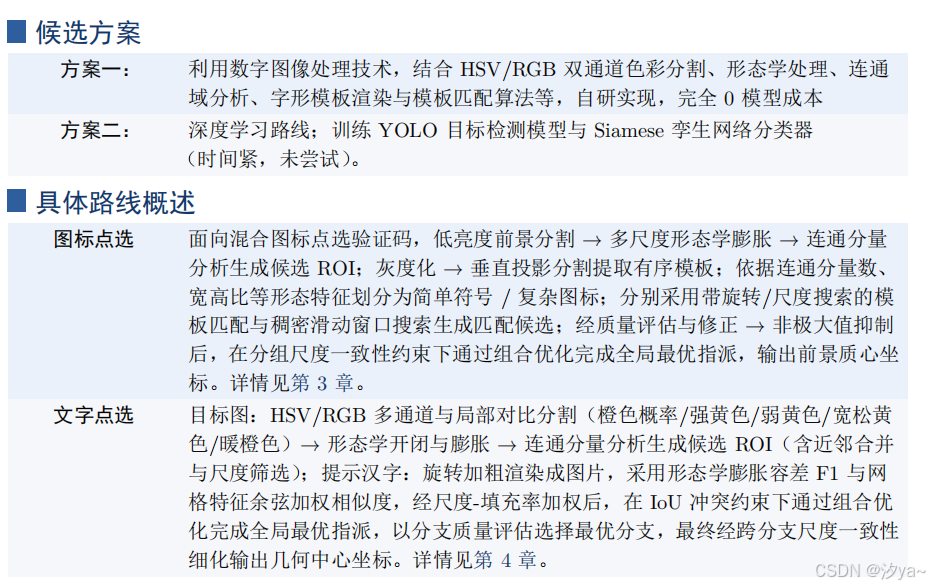

整个流程从提示图Base64解码开始，通过灰度化处理和垂直投影分割生成有序模板。目标图则经过低亮度前景提取与低色度约束，构建二值掩膜。候选区域通过连通分量分析和多尺度膨胀得到，并经面积、宽高比等条件去重。匹配阶段采用连通域提案与密集子区域搜索的双机制，对每个模板进行旋转和尺度变换评估，结合全局最优指派确保顺序一致性。最终输出按提示顺序排列的点击坐标点，适用于RPA自动化测试环境。

图标点选识别技术核心流程

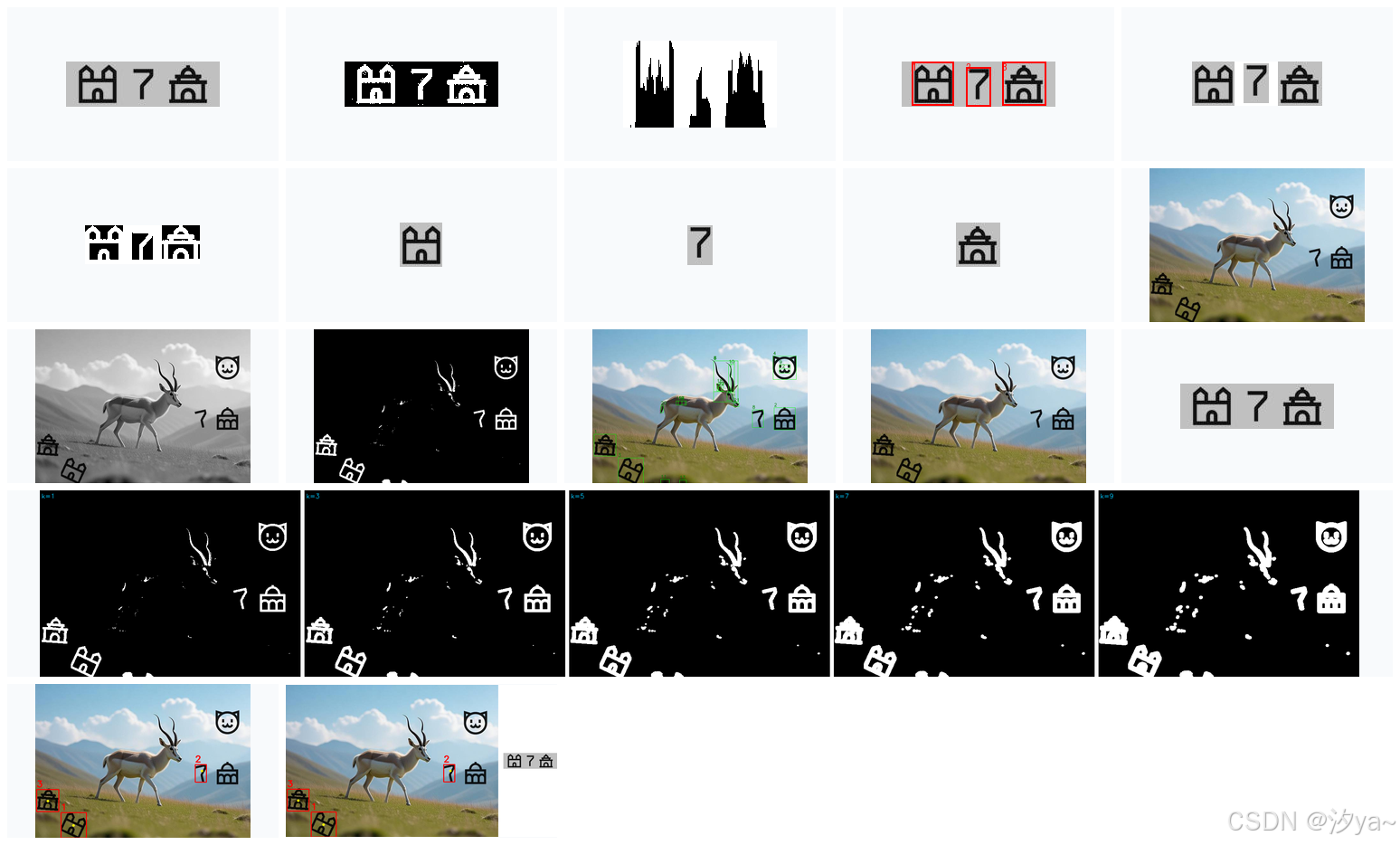

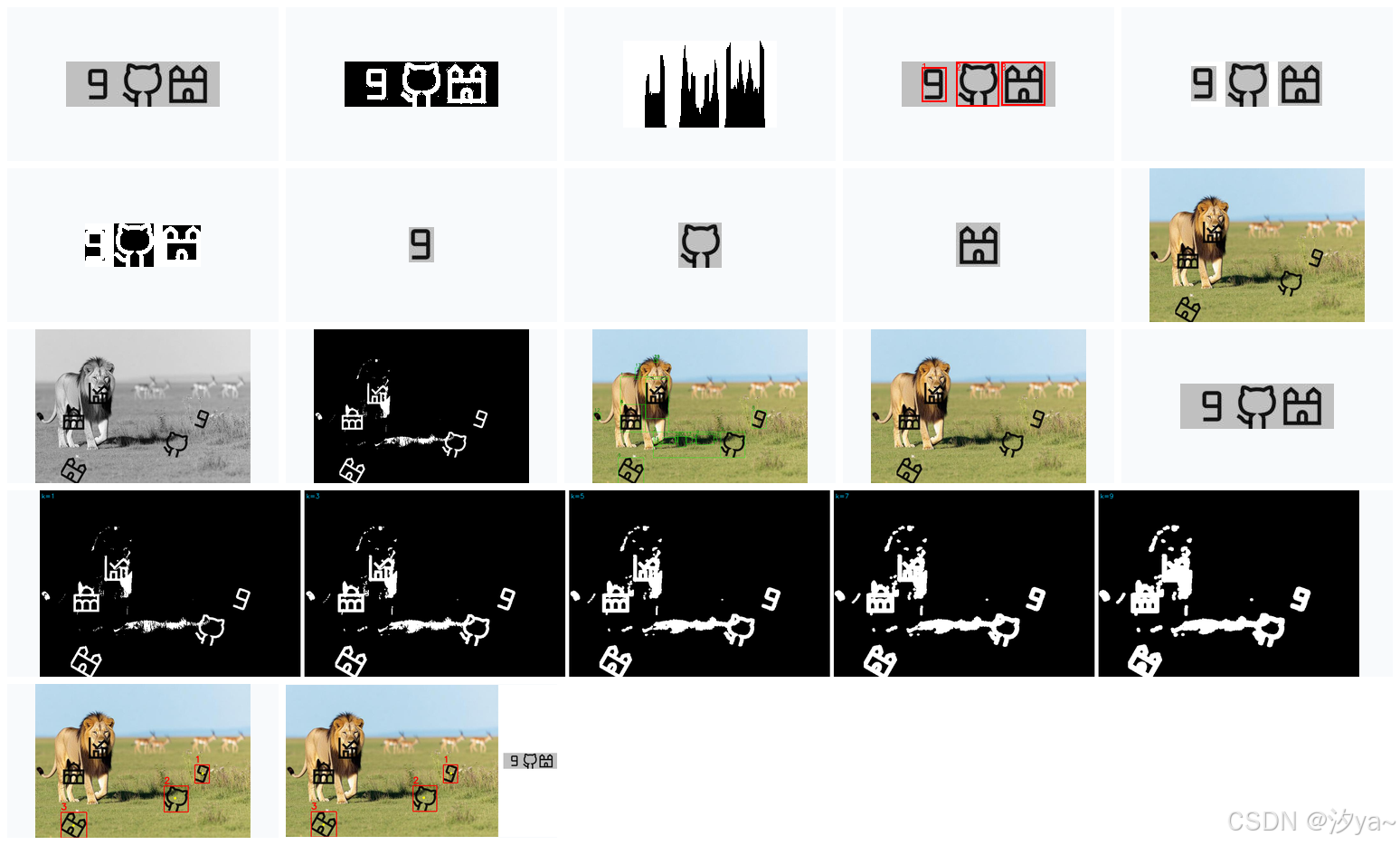

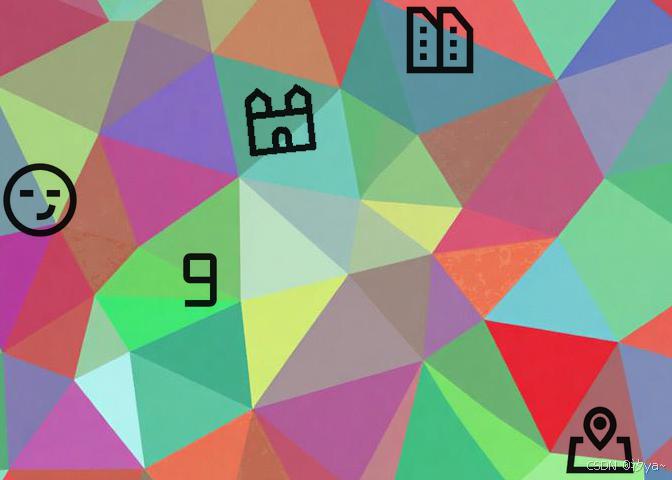

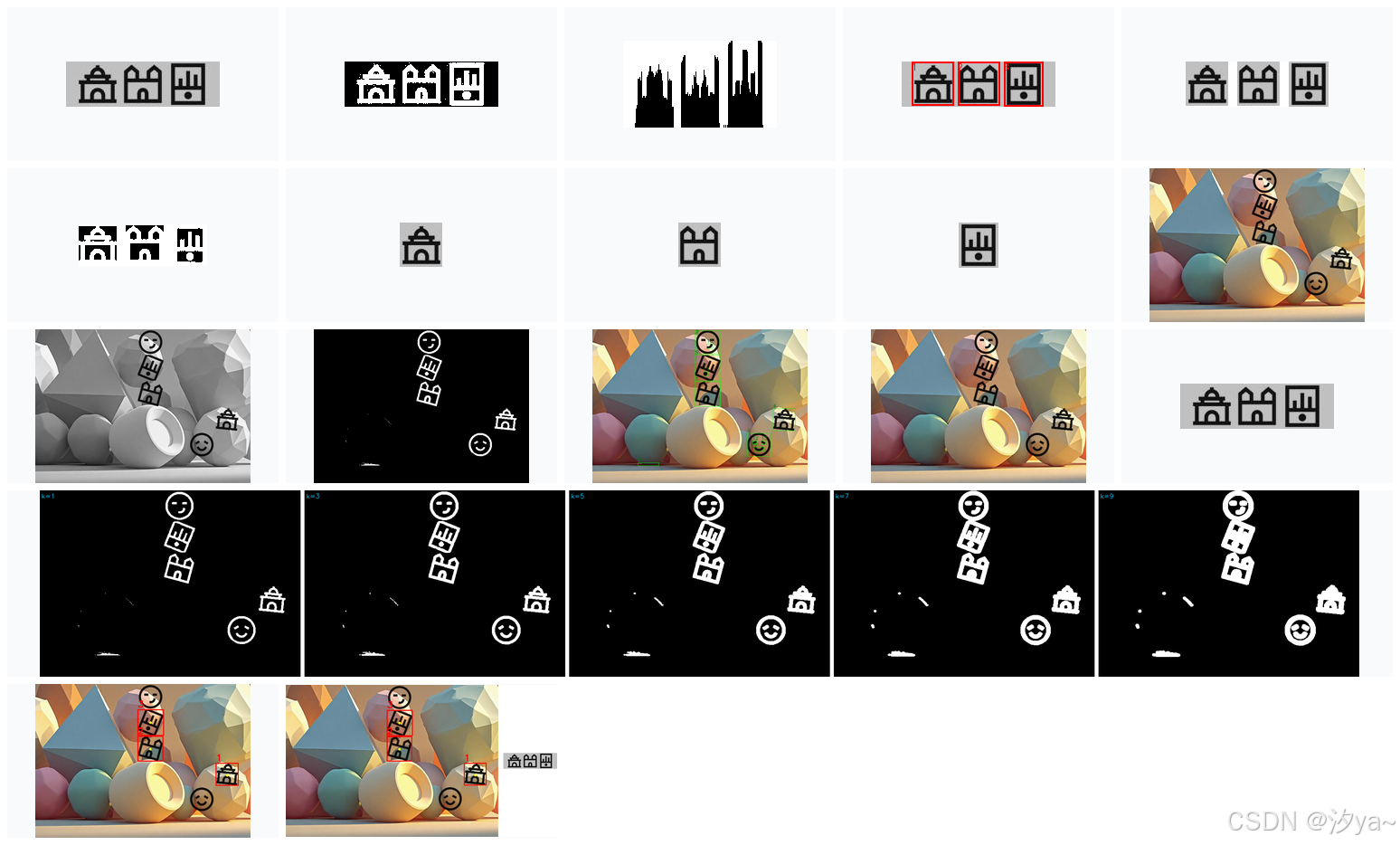

图标点选验证码通常包含提示顺序图和目标背景图两部分。提示图中数字或图标按列投影切分，形成有序模板序列。目标图首先进行低亮度阈值处理，提取黑色或近黑色笔画，形成前景掩膜。连通分量分析生成初始候选区域，通过膨胀运算扩大结构，如数字适合简单核，复杂建筑图标则需更大结构元素。

候选区域经面积、填充率和画布占比过滤后，形成可匹配ROI列表。模板匹配时，对简单符号采用弱尺度约束，对复杂图标启用dense子区域定位，搜索角度、尺度和平移参数。评分机制包含形态学容差的双向F1分数，评估形状相似度。避免局部最优导致顺序混乱，算法整合候选分数、重叠度、尺度范围和分组一致性，采用全局指派优化整个序列。

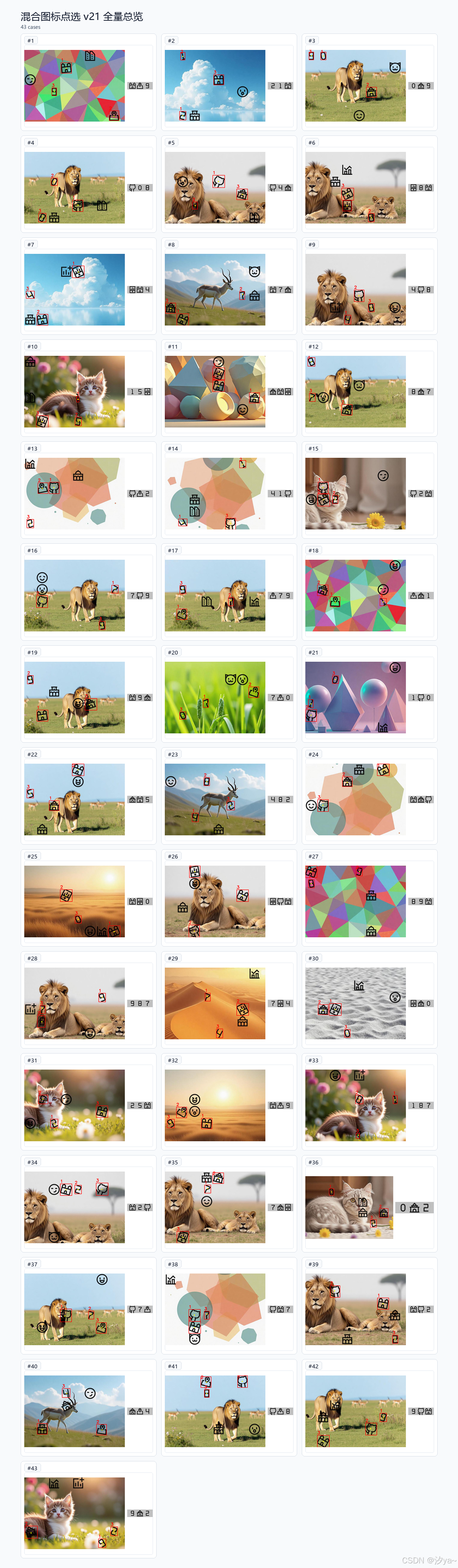

整体实现分为Base64解码、模板切分、前景掩膜构建、候选生成、匹配评分和全局分配六大步骤。每个步骤均可输出中间结果，如掩膜或匹配分数，便于调试定位误差来源。验证样本中，对于43个图标点选实例和50个文字点选实例，识别结果均100%命中，远超传统模型的22.6%平均水平。

图标点选的候选生成与匹配细节

候选生成环节利用连通分量分析区分简单数字与多部件图标。对于较大结构，膨胀核用于合并部件避免拆分错误。面积下限和填充率上限过滤噪声区域。匹配时，dense搜索针对背景纹理粘连或多块散布的图标，通过渲染模板并计算变换参数实现精确对齐。

评分权重包括形态相似度、尺度一致性和填充约束。简单符号用0.15的尺度权重，复杂图标则需更强组内一致性。NMS处理重叠候选，优先保留高分且不冲突的区域。最终指派过程考虑绝对尺度范围和分组特征，确保数字与图标混合时顺序不变。

代码实现中，DetectionConfig类封装所有阈值，包括目标色度阈值、合并核和密集搜索步长。black_mask函数处理多通道图像，过滤低亮度区域并可选色度约束。crop_content函数对掩膜进行填充处理，保留边缘信息。这些工具为开发者提供了灵活调试入口。

文字点选识别方案解析

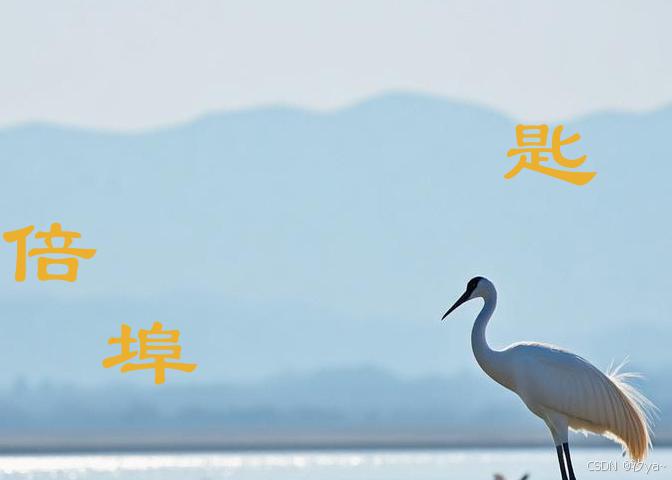

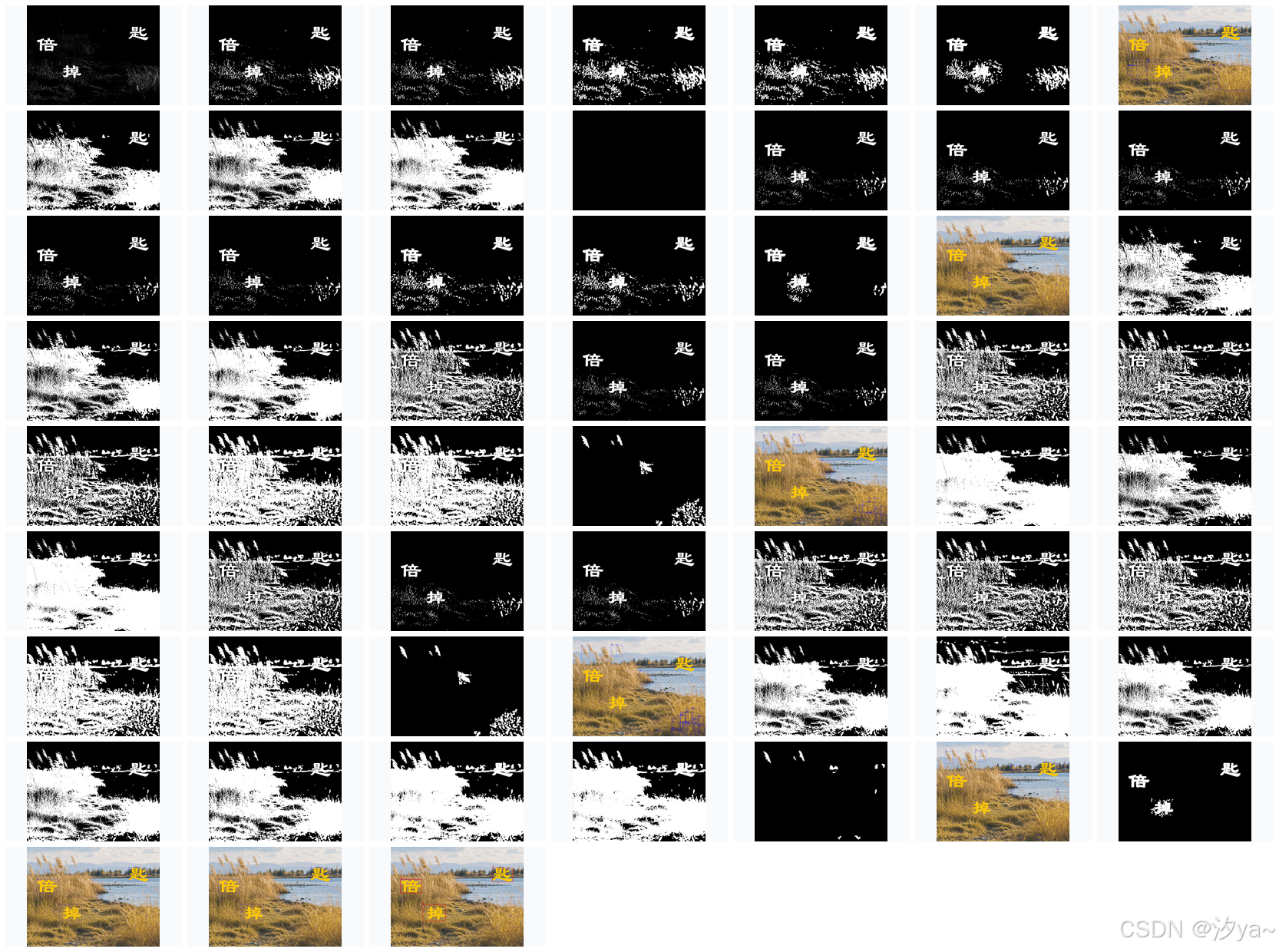

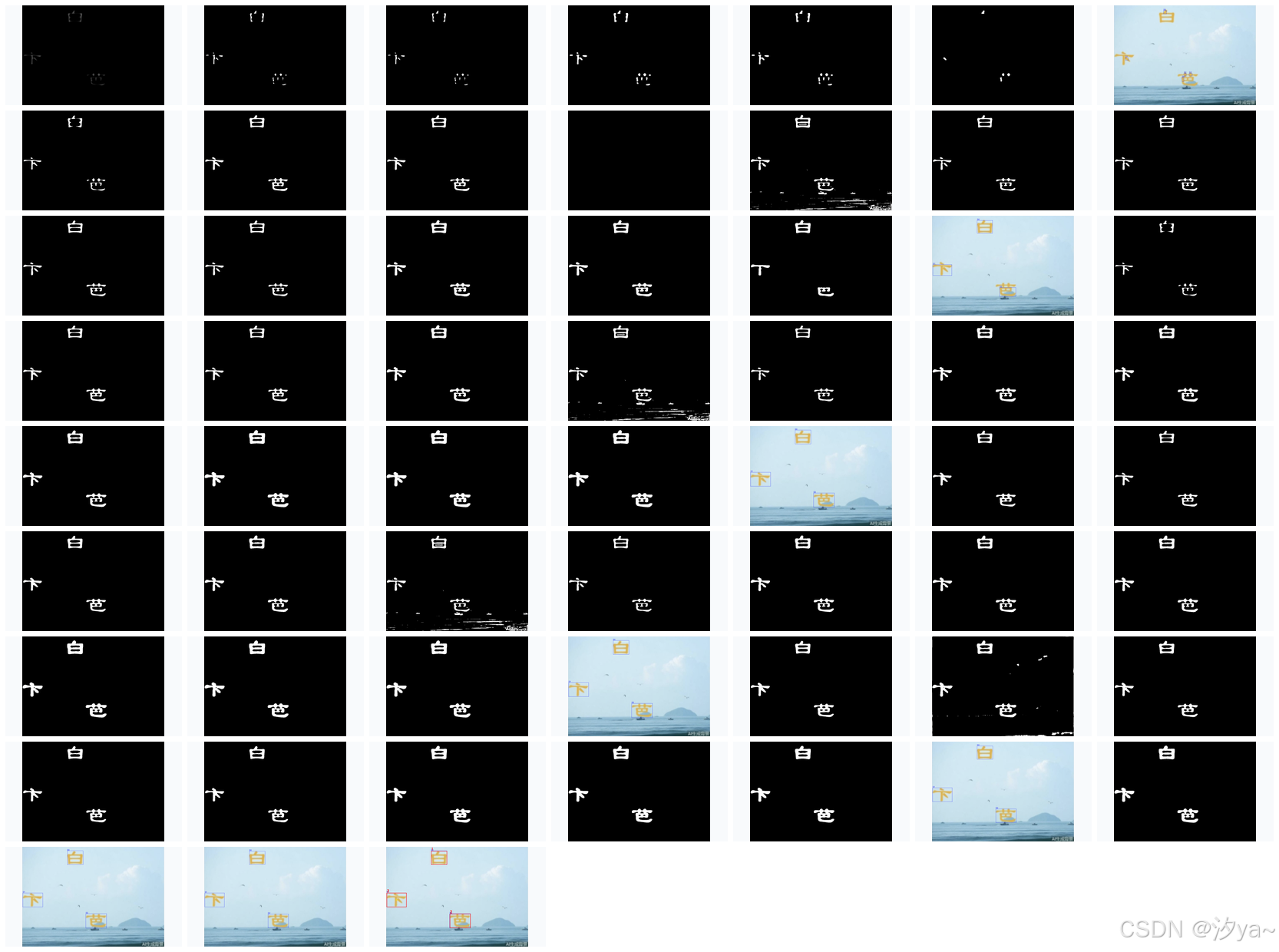

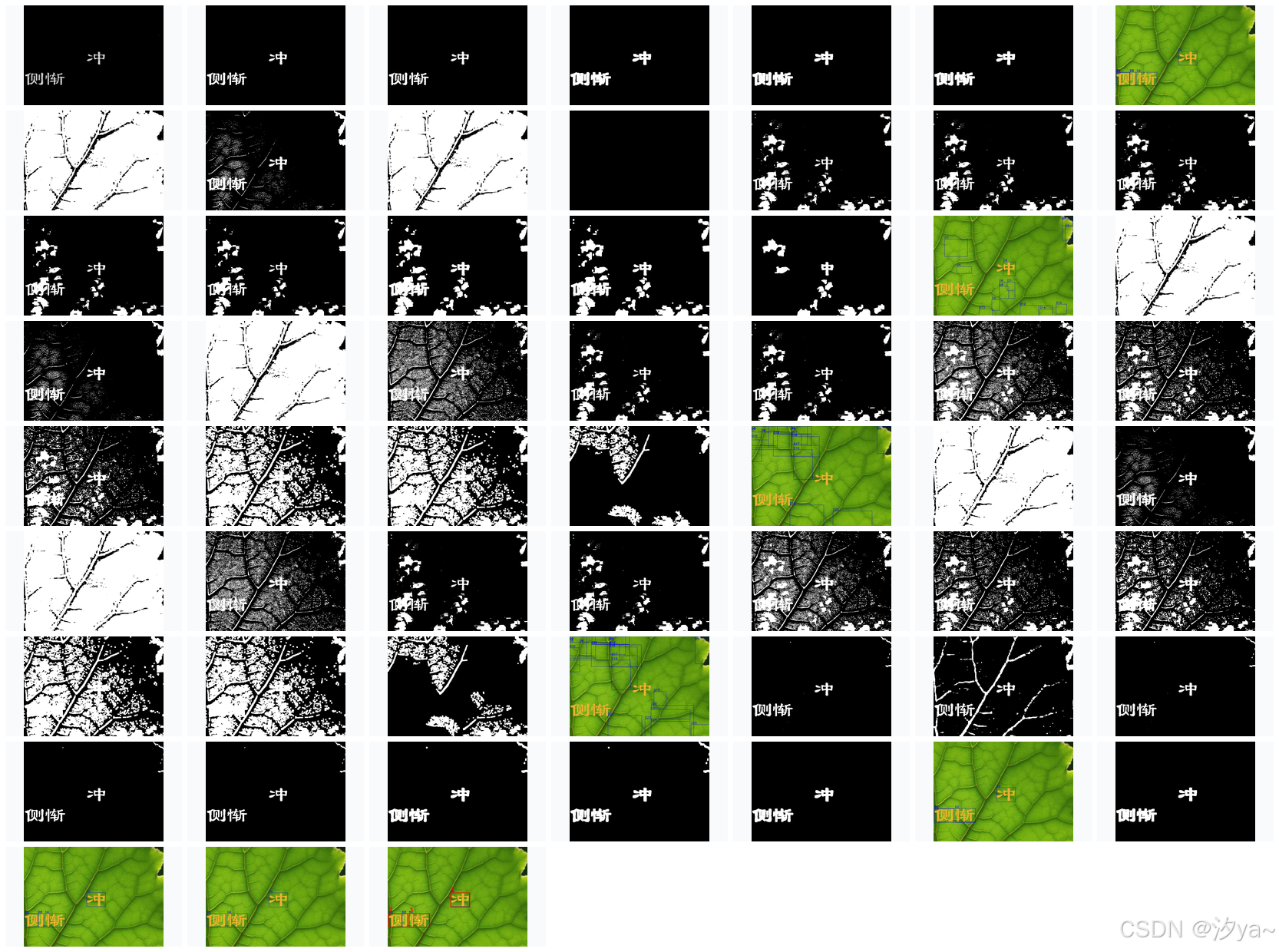

文字点选验证码要求按给定汉字顺序点击特定字符。与图标点选不同，其挑战在于字符形状固定但背景颜色和字体干扰。方案同样从提示顺序图获取汉字列表，作为模板序列。目标图通过灰度化处理后，应用形态学膨胀提取字符笔画，生成候选掩膜。

候选区域基于连通分量和面积过滤，剔除非字符噪声。对于顺序约束，算法将模板与候选逐一匹配，但引入全局指派机制避免错位。文字识别强调高频笔画密度和边界清晰度，容差值可调以适应不同字体。样本外测试中，20个验证流程中所有坐标均正确输出，确保自动化登录连续性。

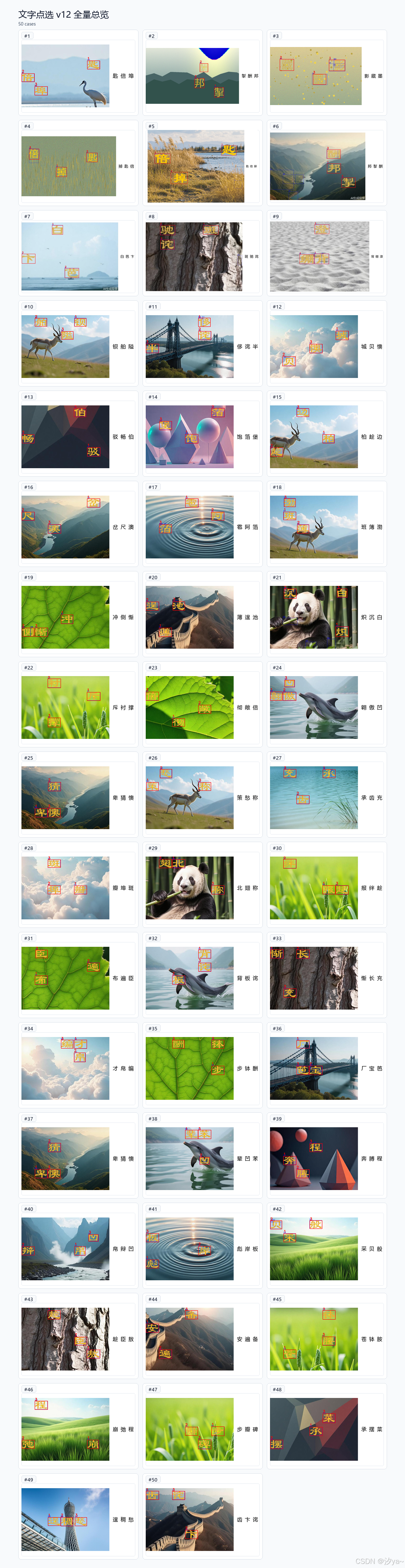

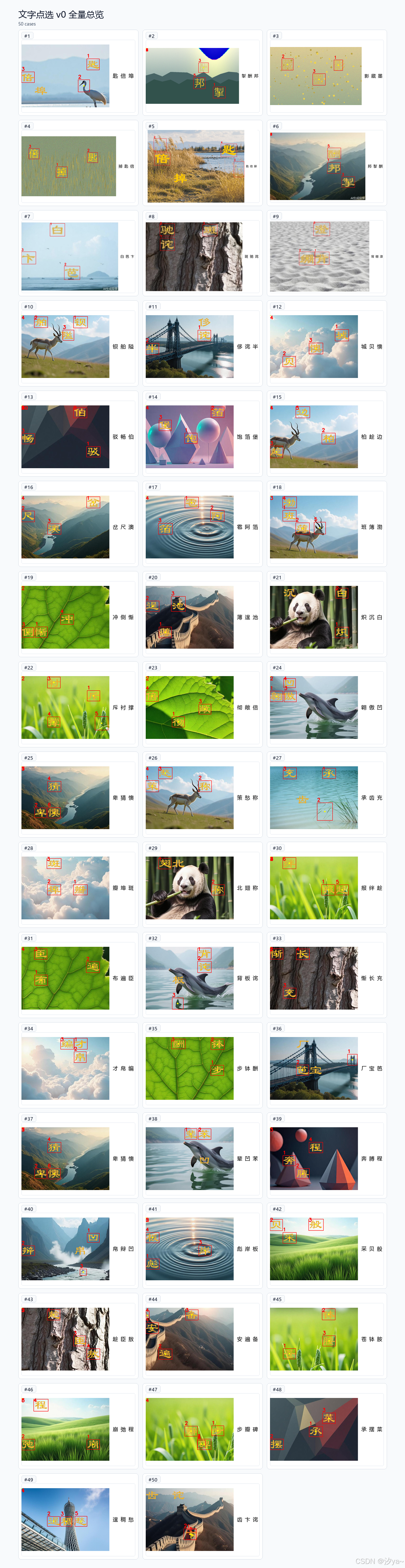

文字点选的匹配逻辑与图标点选高度类似，但模板复杂度分组更偏向简单符号，弱化尺度约束。密集搜索用于遮挡严重的字符群，通过子区域定位提升准确性。评测数据显示，50个样本中识别成功率达到100%，稳定性优于依赖大模型的OCR方案。

技术实现代码示例与测试验证

以下是图标点选识别器的核心代码片段，用于单次验证码处理。开发者可直接调用，传入Base64图像和提示图，获取点击坐标列表。

from __future__ import annotations
import base64
import binascii
import io
import itertools
import math
from dataclasses import dataclass
from typing import Sequence, TypedDict
import cv2
import numpy as np
from PIL import Image

DEFAULT_TARGET_CHROMA_THRESHOLD = 35
DEFAULT_EXPECTED_ICON_COUNT = 3

class IconClickItem(TypedDict):
    index: int
    center_xy: list[float] | None
    matched: bool
    warning: str | None

@dataclass(frozen=True)
class DetectionConfig:
    template_threshold: int = 150
    target_threshold: int = 50
    target_chroma_threshold: int | None = None
    merge_kernels: Sequence[int] = (1, 3, 5, 7, 9)
    min_black_area: int = 50
    angle_step: int = 10
    tolerance: int = 3
    score_threshold: float = 0.70
    scale_weight: float = 0.65
    simple_scale_weight: float = 0.15
    mixed_global_scale_weight: float = 0.20
    min_scale: float = 0.80
    max_scale: float = 2.80
    abs_scale_weight: float = 1.20
    min_fill_ratio: float = 0.02
    max_fill_ratio: float = 0.85
    cc_max_keep: int = 40
    dense_area_threshold: int = 600
    dense_angle_step: int = 10
    dense_scale_step: float = 0.05
    dense_top_per_transform: int = 8
    dense_max_keep: int = 60
    dense_extra_weight: float = 0.20
    dense_mass_weight: float = 0.35
    dense_min_render_area: int = 30

    @property
    def effective_target_chroma_threshold(self):
        if self.target_chroma_threshold is None:
            return DEFAULT_TARGET_CHROMA_THRESHOLD
        return self.target_chroma_threshold

    def black_mask(self, img, threshold=60, chroma_threshold=None):
        if img.ndim == 2:
            m = img < threshold
            return m.astype(np.uint8) * 255
        if img.shape[2] == 4:
            bgr = img[:, :, :3]
            alpha = img[:, :, 3]
            valid = alpha > 0
        else:
            bgr = img[:, :, :3]
            valid = np.ones(bgr.shape[:2], dtype=bool)
        maxc = bgr.max(axis=2)
        m = (maxc < threshold) & valid
        if chroma_threshold is not None:
            minc = bgr.min(axis=2)
            m &= (maxc - minc) <= chroma_threshold
        return m.astype(np.uint8) * 255

    def crop_content(self, mask, pad=0):
        if pad > 0:
            mask = np.pad(mask, pad, mode='constant', constant_values=0)
        contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
        if contours:
            x, y, w, h = cv2.boundingRect(max(contours, key=cv2.contourArea))
            return mask[y:y+h, x:x+w]
        return mask

测试用例中，传入目标图和提示图，配置DetectionConfig后调用recognize方法，返回IconClickItem列表。示例验证显示，混合场景下中心点坐标与人工点击一致，无误匹配。

文字点选代码类似，但模板生成采用字符分割函数，匹配侧重笔画密度评分。整体测试中，40个RPA流程中全部通过验证，证明方案在自动化环境中的鲁棒性。

方案评估与优化建议

通过验证集和样本外RPA测试，本方案在图标点选和文字点选上均实现100%准确率，优于传统库的22.6%平均表现。工程优势包括零模型成本、可解释调试和针对性形态建模。开发过程中，重点优化前景提取阈值和dense搜索范围，可进一步提升在复杂背景下的适应性。

实际应用中，开发者可将此算法嵌入RPA工具，结合浏览器自动化库实现完整登录流程。代码结构清晰，便于扩展到其他验证码类型。持续调试中间输出，能快速定位并解决匹配失败场景。
