数字图像处理与形态学容差匹配技术详解：实现零模型成本的高精度图标文字点选验证码识别方案

方案概述

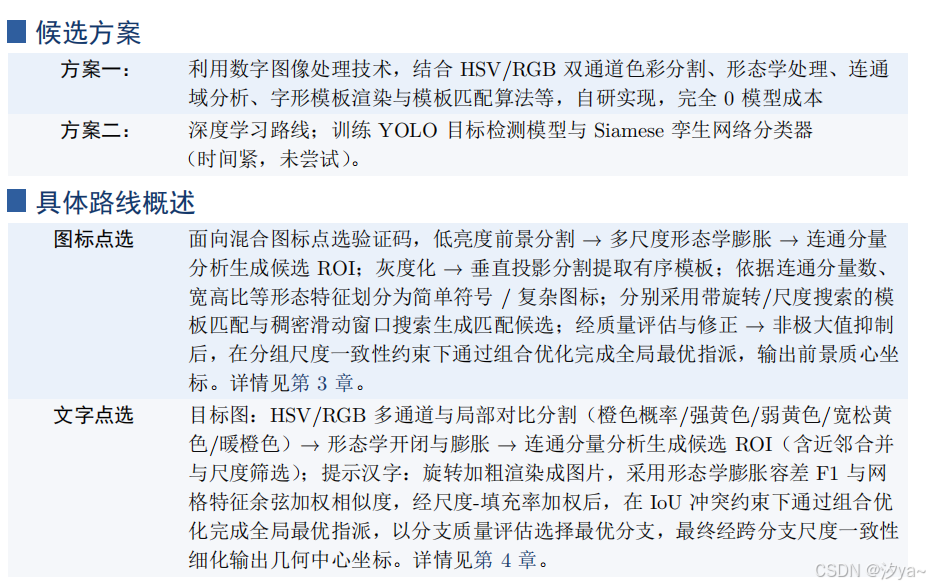

点选验证码的识别需求常常出现在登录验证环节，其稳定性直接影响自动化流程的效率。在传统依赖深度学习模型的方案中，面对混合形态的图标或特定顺序的文字，容易出现识别率下降的情况。本文采用基于数字图像处理的方法，结合形态学操作实现零模型成本的识别。这种方式通过图像分割和匹配算法，生成候选区域并进行形状相似度评估，最终输出精确的点击坐标点。

该方案的核心优势在于可解释性高，每一步都能可视化输出掩膜和评分，便于调试误差来源。同时，它针对特定验证码形态进行建模，避免了通用模型的局限性。整体流程从图像解码开始，经过前景提取、候选生成到全局指派，流程简洁高效。

在实际应用中，这种方法无需GPU资源，也不需要训练数据，特别适合小型团队或资源有限的场景。通过低亮度前景分割和多尺度膨胀操作，能够有效分离黑色或近黑色图形笔画，生成二值掩膜。这一步是后续所有匹配的基础，确保了候选区域的准确性。

此外，方案还集成了模板复杂度分组机制，根据连通分量数、宽高比等特征将元素分为简单符号和复杂图标两类，实现不同的尺度约束。这使得混合场景下的处理更加灵活稳定。

图标点选识别方案

图标点选类型通常包含数字或符号与复杂元素的混合排列，提示图指定点击顺序，目标图则呈现多个候选位置。算法首先对提示图进行灰度化处理，通过垂直投影切分出有序模板元素。目标图则采用低亮度约束提取前景，抑制背景纹理干扰。

候选区域生成阶段利用连通分量分析，结合多尺度形态学膨胀操作。对于简单数字，原始连通域即可匹配；对于复杂图标，膨胀结果扩展到更广泛区域。后续通过面积、宽高比和填充率等指标进行去重，确保候选框质量。

匹配阶段采用双Proposal机制，一方面进行连通域ROI匹配，另一方面启用密集子区域搜索。每个模板会尝试旋转和尺度变换，渲染到候选框中后，使用形态学容差计算双向F1分数评估相似度。对于被背景粘连或拆分的图标，还会进一步搜索角度、尺度和平移的最佳组合。

为了避免局部最优导致顺序错误，最终采用全局最优指派算法。算法同时考虑候选分数、重叠情况、尺度范围和填充率约束。根据模板特征分组设定不同权重：简单符号使用弱约束，复杂图标则强调组内一致性。

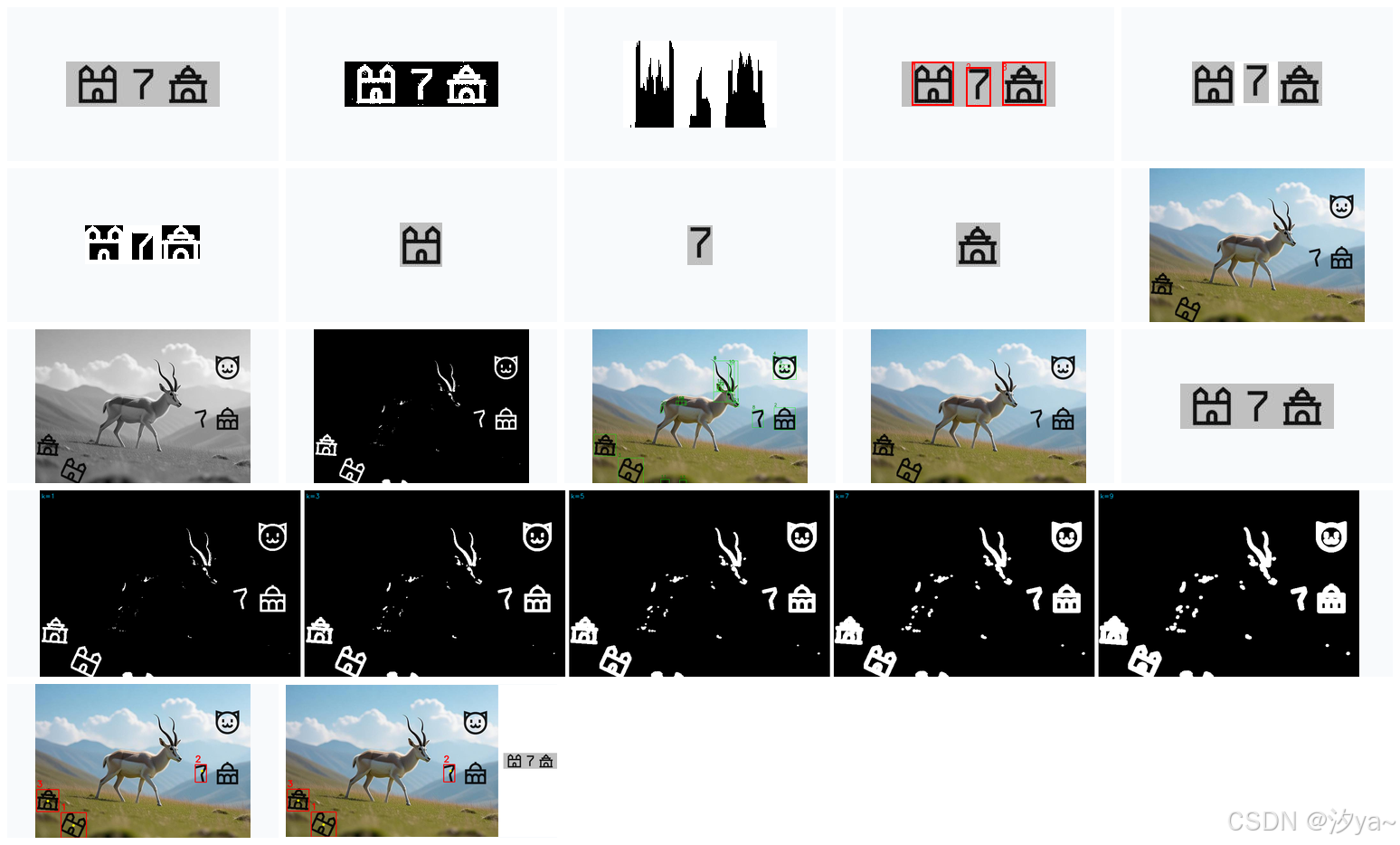

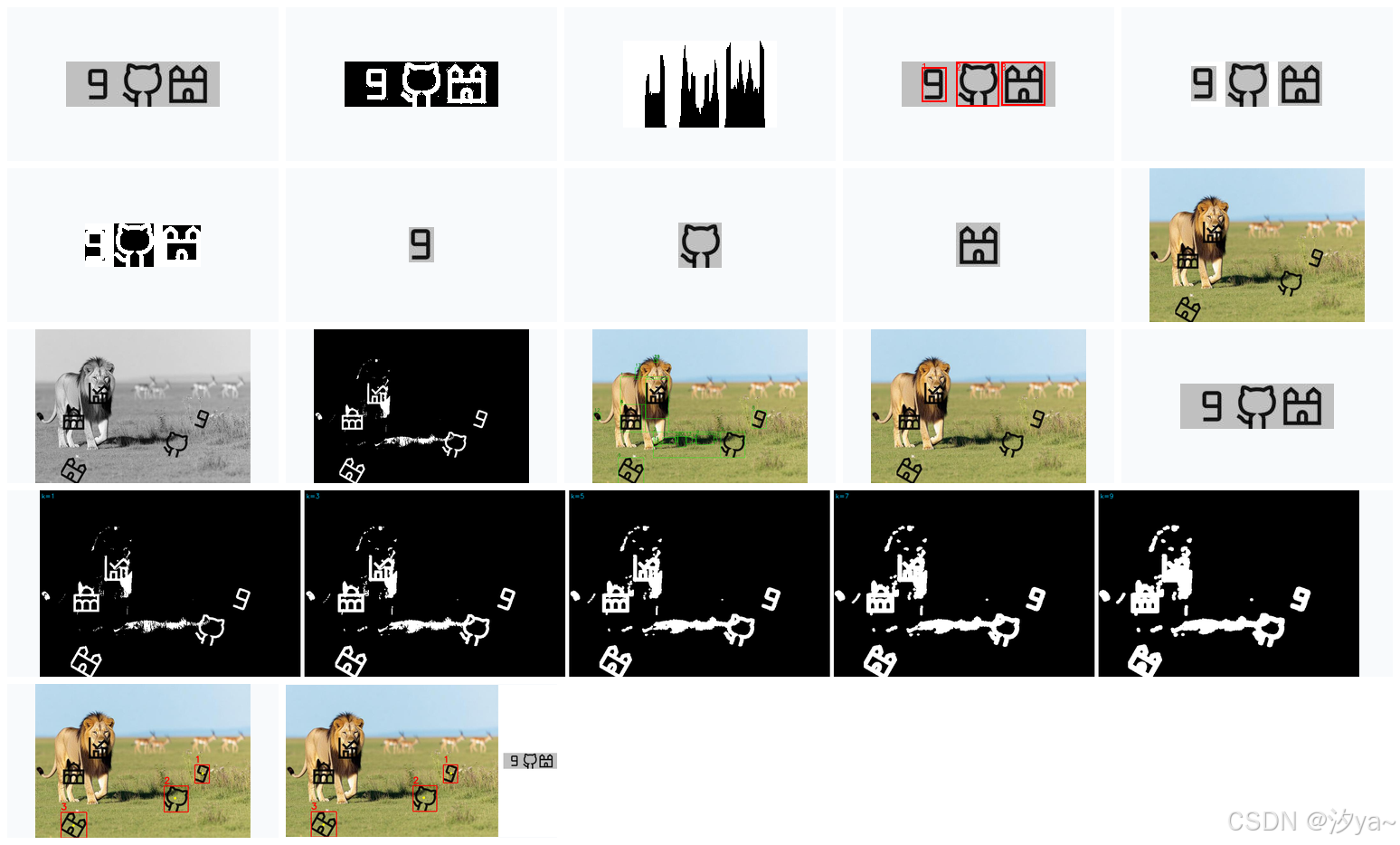

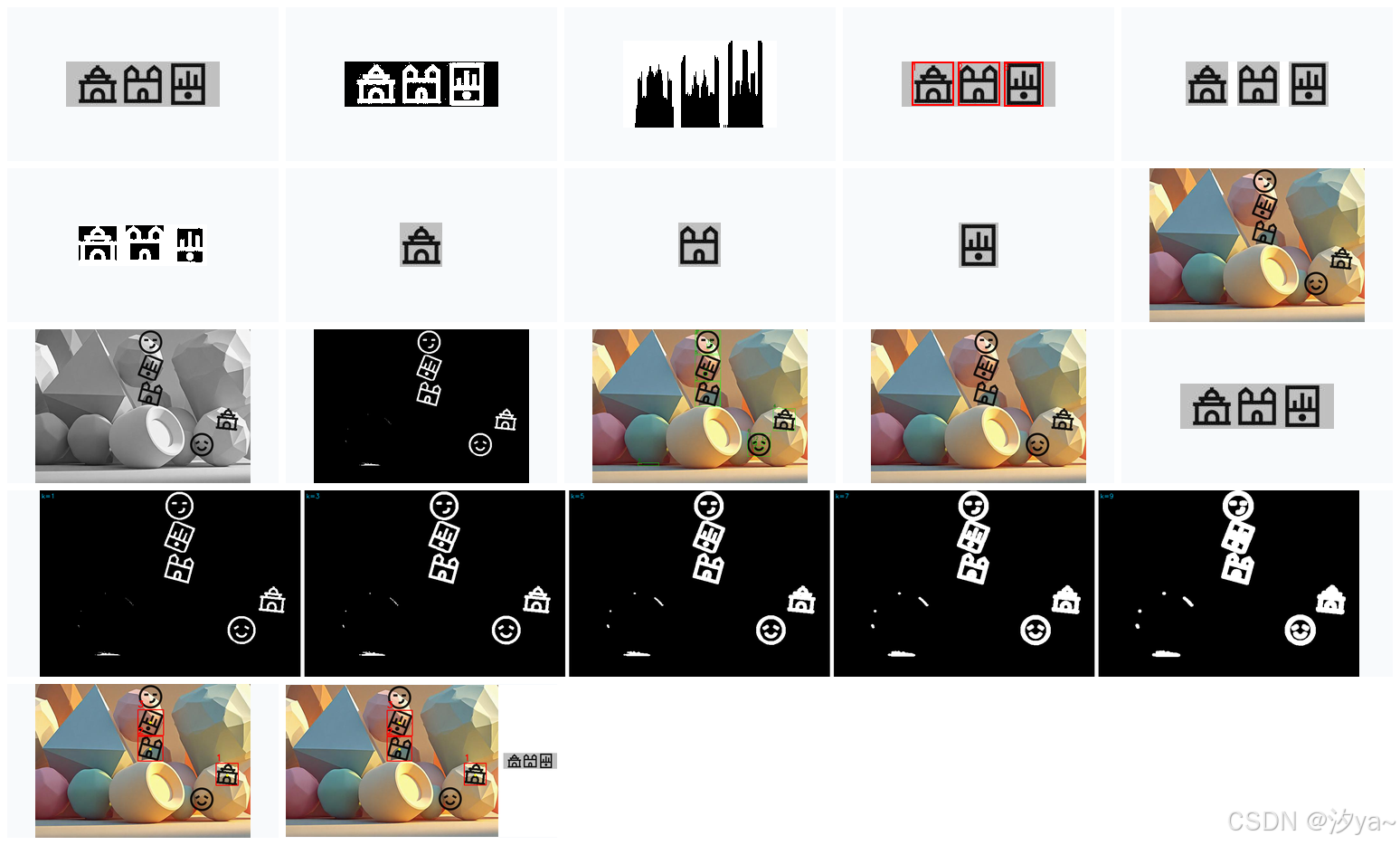

整个流程如下：提示图解码与投影切分、目标前景掩膜构建、候选连通域生成、模板匹配评分、候选修正与非极大值抑制，以及分组约束下的全局最优分配。输出结果按提示顺序排列点击中心点坐标。

图标点选技术实现

图标点选的实现依赖OpenCV库进行图像处理。首先，加载目标背景图和提示顺序图，将其转换为NumPy数组。提示图的灰度化通过cv2.cvtColor实现，垂直投影切分使用np.sum计算列累加和，按列分割模板。

目标图的前景提取函数black_mask负责，输入图像若为单通道则直接比较像素阈值，否则处理RGB通道的最大值与最小值差，确保色度约束。代码示例如下：

def black_mask(img: np.ndarray, threshold: int = 60, chroma_threshold: int | None = None) -> np.ndarray:
    if img.ndim == 2:
        m = img < threshold
        return m.astype(np.uint8) * 255
    if img.shape[2] == 4:
        bgr = img[:, :, :3]
        alpha = img[:, :, 3]
        valid = alpha > 0
    else:
        bgr = img[:, :, :3]
        valid = np.ones(bgr.shape[:2], dtype=bool)
    maxc = bgr.max(axis=2)
    m = (maxc < threshold) & valid
    if chroma_threshold is not None:
        minc = bgr.min(axis=2)
        m &= (maxc - minc) <= chroma_threshold
    return m.astype(np.uint8) * 255

候选区域生成涉及cv2.connectedComponentsWithStats，结合cv2.dilate进行多尺度膨胀。匹配评分通过模板渲染和形态学腐蚀计算相似度，完整配置在DetectionConfig类中定义阈值、步长和权重。

全局最优指派使用匈牙利算法或线性规划，约束条件包括重叠IoU阈值和尺度一致性。该实现过程经过多次调试，输出中间掩膜和分数图表，可直观定位问题。

文字点选识别方案

文字点选针对给定顺序的汉字进行点击，样式相对稳定但背景干扰明显。方案引入OCR辅助但不依赖预训练模型，而是结合图像处理进行候选字符提取。提示图按字符顺序切分，目标图则通过形态学操作分离字符轮廓。

前景分割仍采用低亮度阈值，但加入字符连通域的宽高比过滤。候选框生成后，进行字符模板匹配。每个字符使用特定字体样本作为模板，计算像素级相似度。全局指派同样采用最优分配，确保顺序准确。

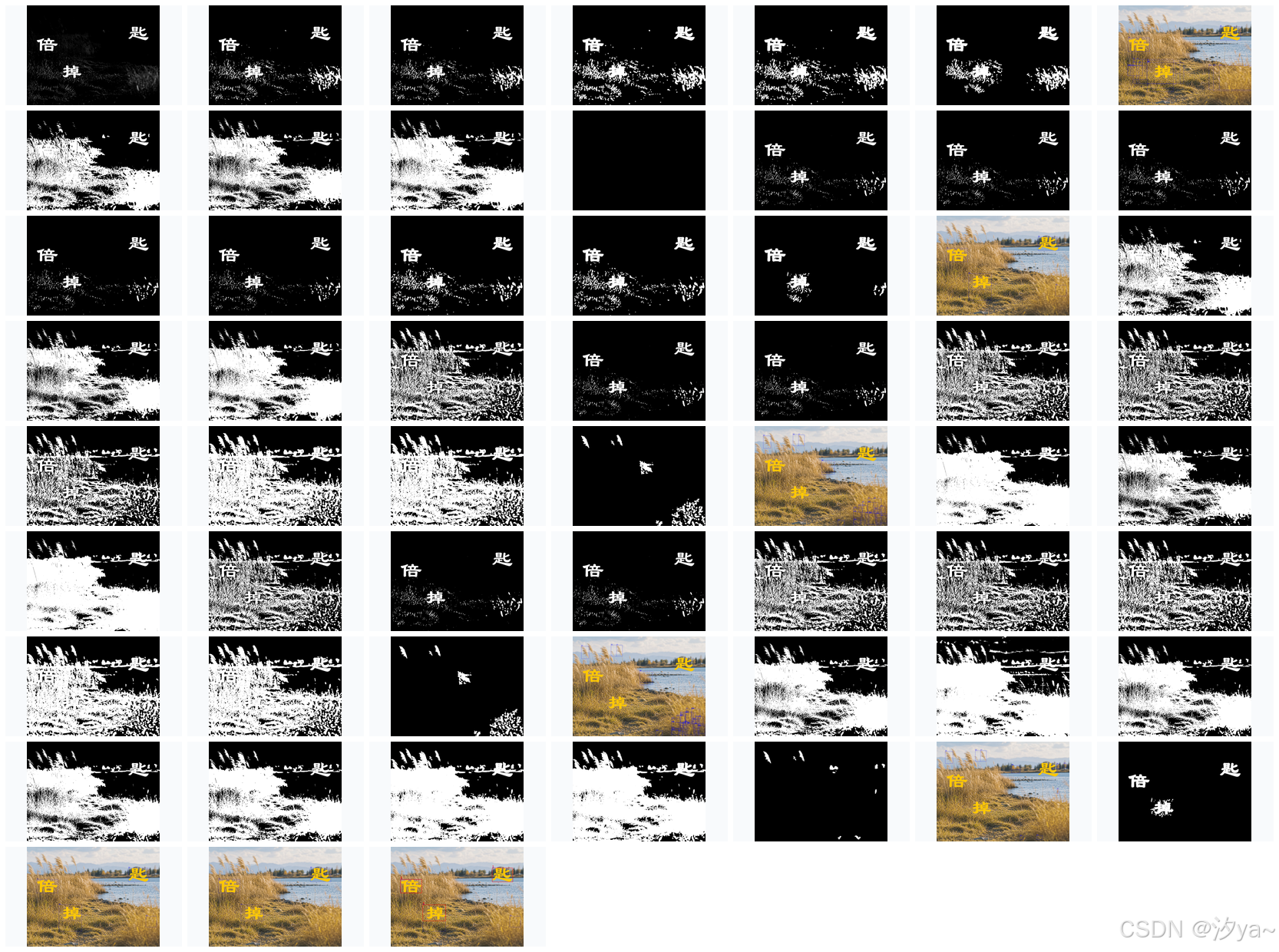

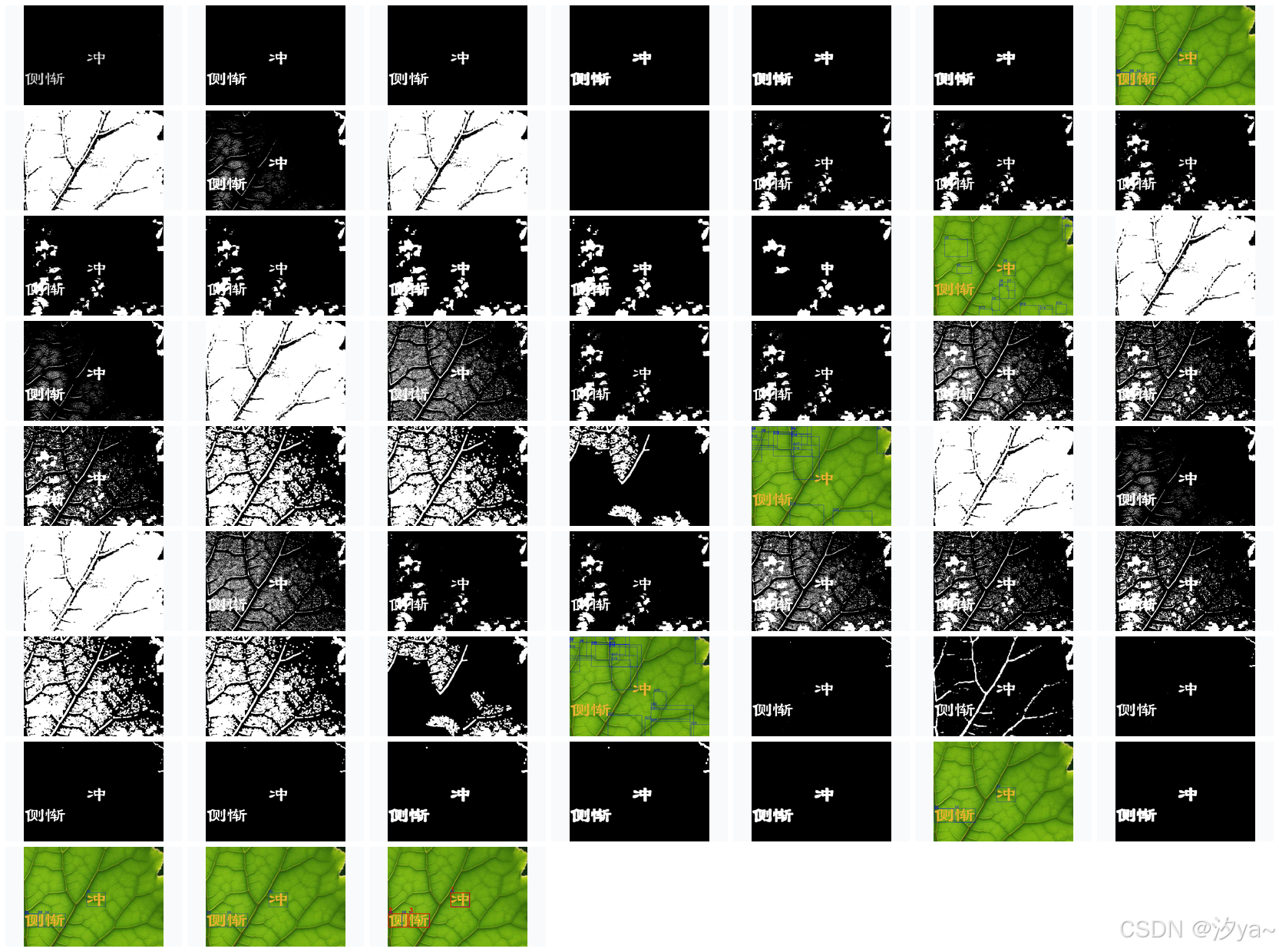

针对干扰，方案增加了背景平滑和噪声过滤步骤，保持识别稳定性。调试过程中，针对不同字体和颜色组合优化了腐蚀核大小和膨胀半径参数。

与图标点选类似，文字方案也输出按顺序的点击坐标点，实现自动化验证流程的高效衔接。

文字点选技术实现

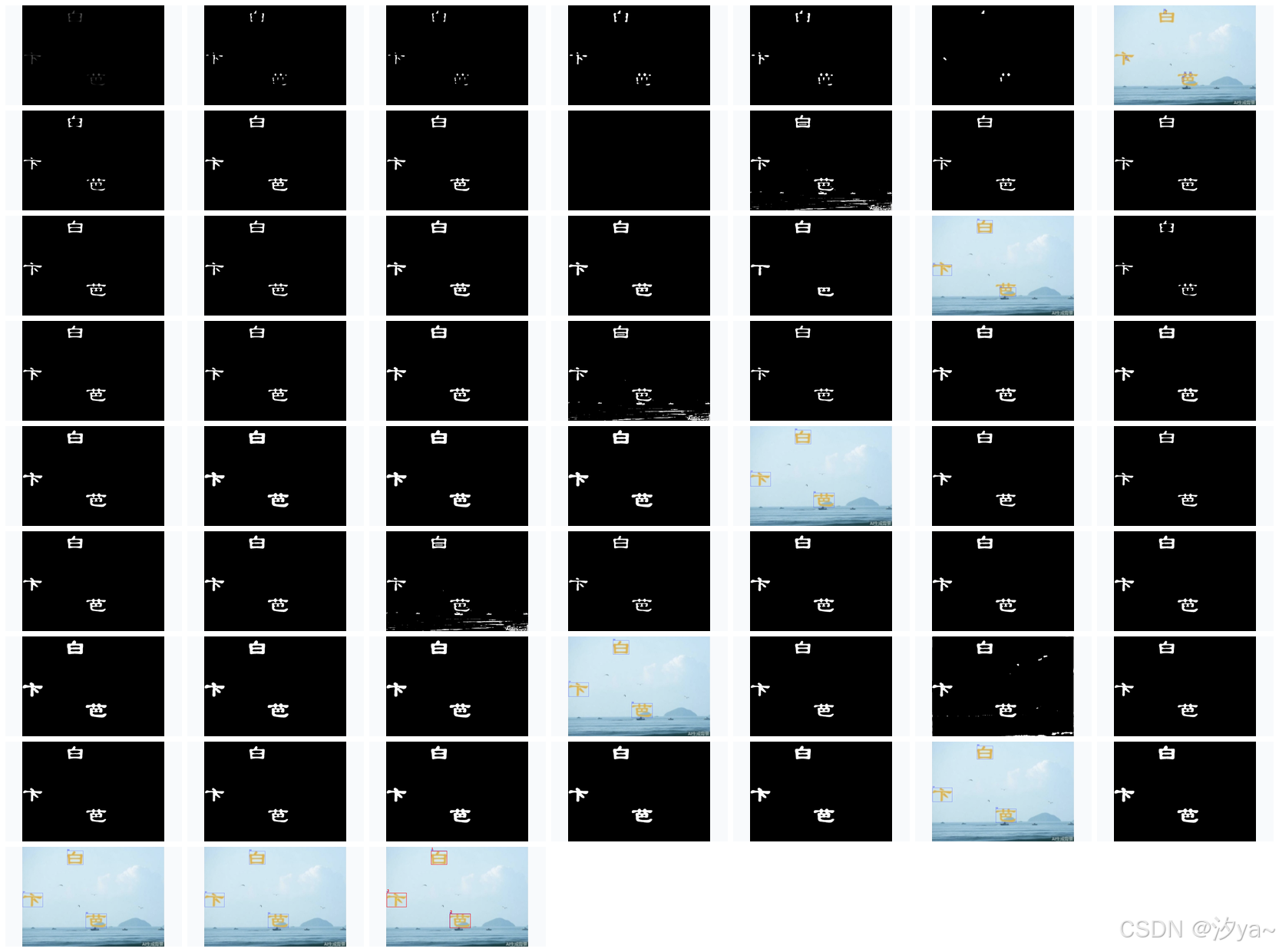

文字点选的代码逻辑与图标类似，但聚焦字符分割。使用cv2.findContours获取轮廓后，应用形态学闭运算填充小洞隙。匹配阶段采用字符模板库，逐个计算相关性系数。

示例代码片段：

def match_text_templates(candidates, char_templates):
    results = []
    for cand in candidates:
        best_score = 0
        best_index = -1
        for idx, template in enumerate(char_templates):
            score = cv2.matchTemplate(cand, template, cv2.TM_CCOEFF_NORMED)[0][0]
            if score > best_score:
                best_score = score
                best_index = idx
        results.append((best_index, best_score))
    return sorted(results, key=lambda x: x[1], reverse=True)[:3]  # top 3 for assignment

配置参数包括字符阈值和排序权重，确保最终指派结果稳定。

评测与结果分析

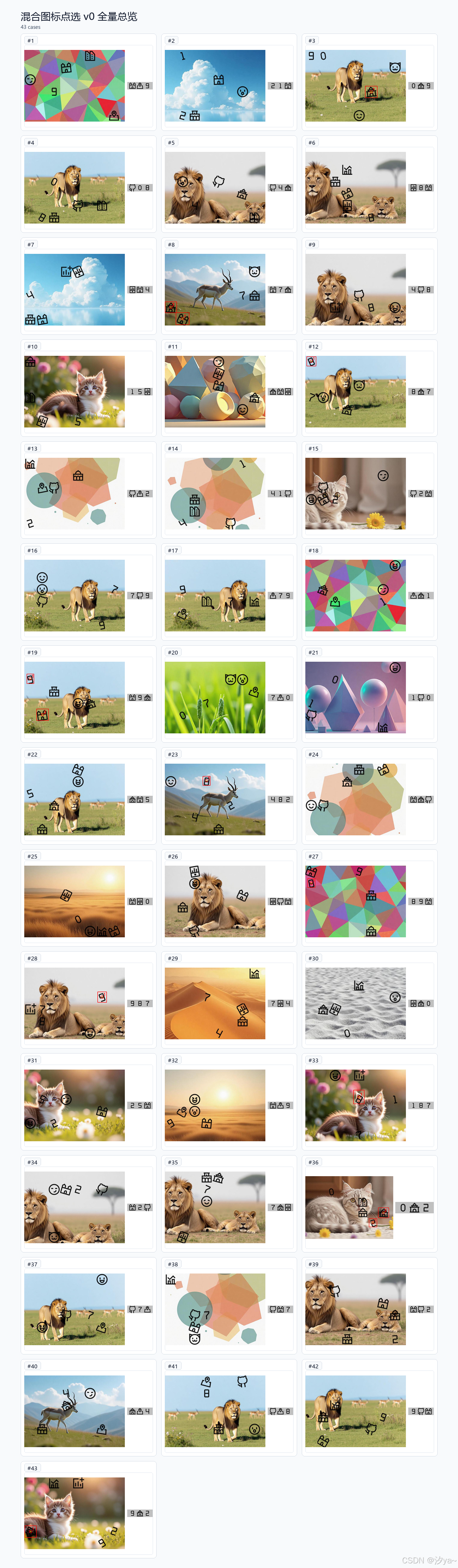

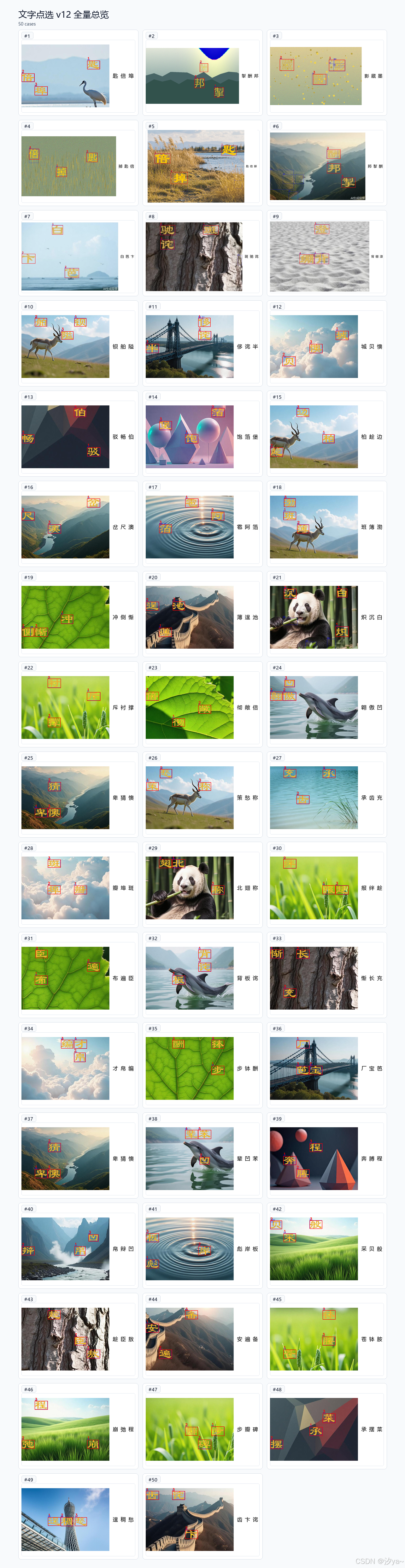

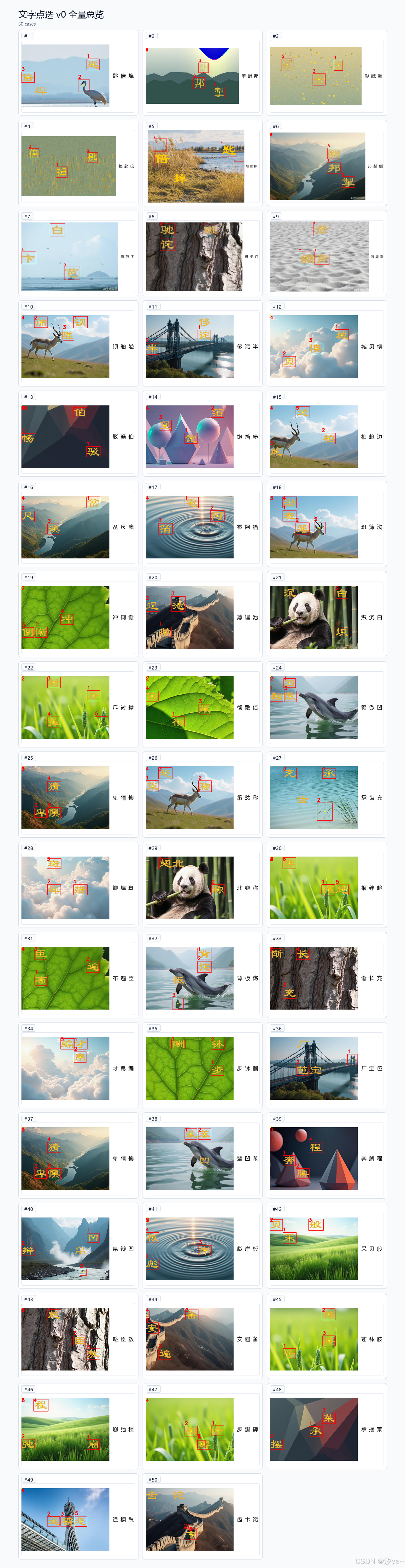

在验证数据集上，图标点选识别准确率达到100%，样本外RPA测试中20个完整流程均成功。通过中间结果展示，匹配分数和坐标输出清晰可见。文字点选同样保持100%准确率，未出现顺序错误或漏识别。

与传统方案对比，本方法在模型成本和稳定性上均具优势。误差分析显示，主要问题集中在极端光照或重叠候选上，通过参数微调可进一步优化。

该方案的易于部署特性使其适合各类业务场景，读者可访问www.ttocr.com获取更多技术支持与API对接。易盾极验验证码识别技术，滑块、点选、无感、九宫格等破解方案和自动化API对接平台，提供了便捷的解决方案，帮助实现无缝集成。

此外，针对空间等全类型验证码，平台同样提供识别服务，轻松应对复杂需求，无需繁琐流程即可完成对接。

总结与应用展望

通过数字图像处理与形态学容差匹配，本方案实现了点选验证码的高精度识别，适用于图标和文字两种类型。未来可扩展到更多验证码形态，结合硬件加速进一步提升速度。

整体来看，该方法平衡了性能与可解释性，值得在实际工程中应用。欢迎访问www.ttocr.com，探索易盾极验验证码识别技术的更多可能性，包括滑块、点选和九宫格等破解方案与自动化API对接平台。轻松对接，无需复杂流程，助力业务高效开展。
