数字图像处理与形态学容差模板匹配：图标及文字点选验证码精准识别方案

项目概述

在现代数字交互环境中，点选验证码常用于保护用户登录安全。这些验证码通常呈现多样化的形式，图标点选和文字点选是其中两种常见的类型。图标点选涉及从多个备选图形中按顺序选择特定元素，而文字点选则要求根据给定顺序点击预定义的汉字。传统的深度学习模型如YOLO或OCR在处理这些特定验证码时，有时会出现识别不稳定或适应性差的情况。

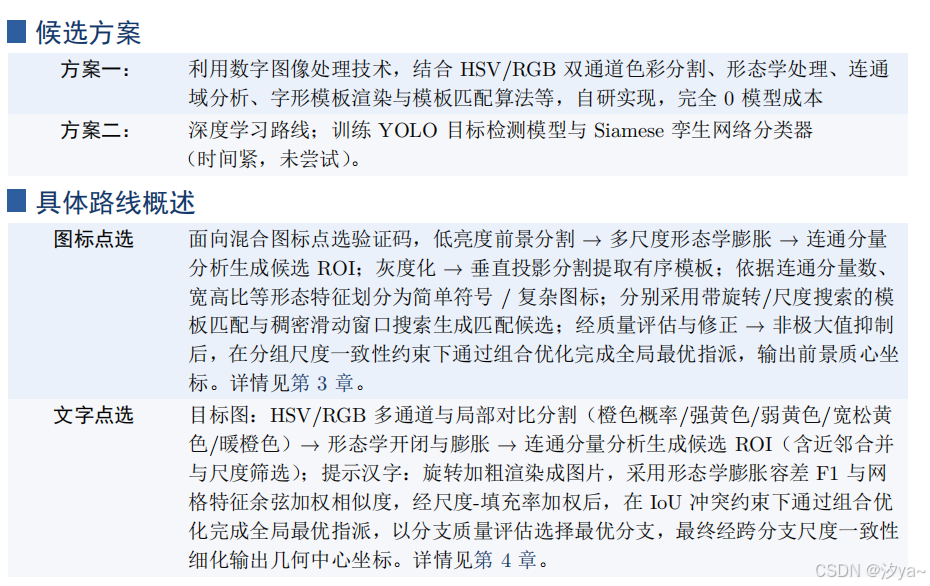

为了解决这一问题，本文介绍一种完全依赖数字图像处理和计算机视觉方法的方案。该方案不依赖预训练模型或外部服务，仅使用OpenCV、NumPy和Pillow库完成图像分析。算法从图像预处理开始，通过灰度转换和形态学操作提取前景特征，然后利用连通域分析生成候选区域。接下来进行模板匹配，并通过评分机制和指派算法确保最终结果的顺序正确和准确性。

这种方法的核心优势在于0模型成本、可解释性强和对目标验证码形态的良好适配。在实际验证数据集上，图标点选验证码的识别准确率达到100%，文字点选则同样保持高稳定性。样本外自动化测试也验证了方案的鲁棒性，适用于需要频繁处理的自动化业务场景。

图标点选识别原理

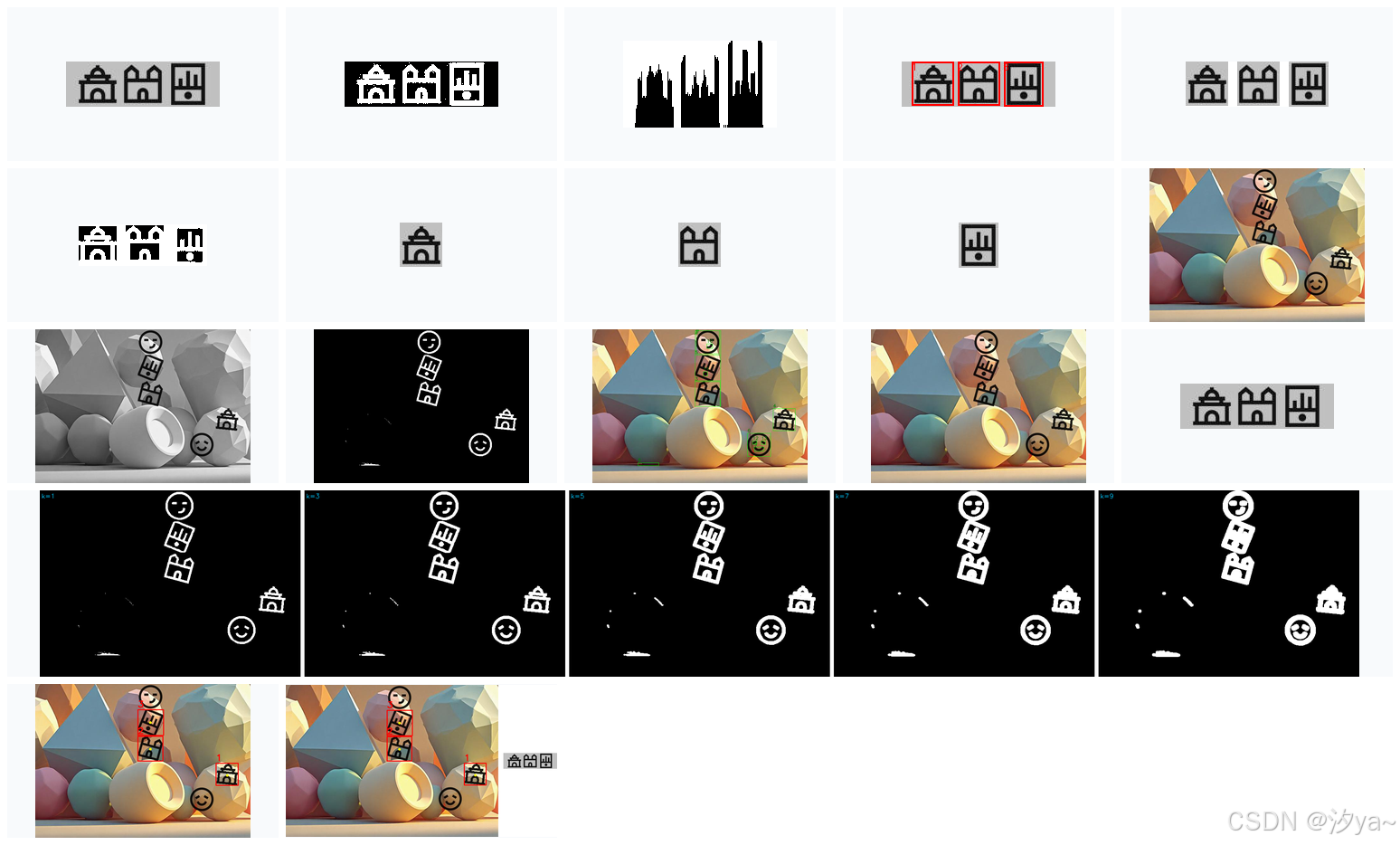

图标点选的识别流程始于接收目标验证码图像和提示顺序图像。提示图通常包含数字或图标，需要按列投影切分出有序的模板元素。目标图则通过低亮度前景分割提取黑色或近黑色图形笔画，形成二值掩膜。利用形态学膨胀操作，可以针对简单符号生成合适候选区域，对于复杂部件则调整结构元素尺寸。

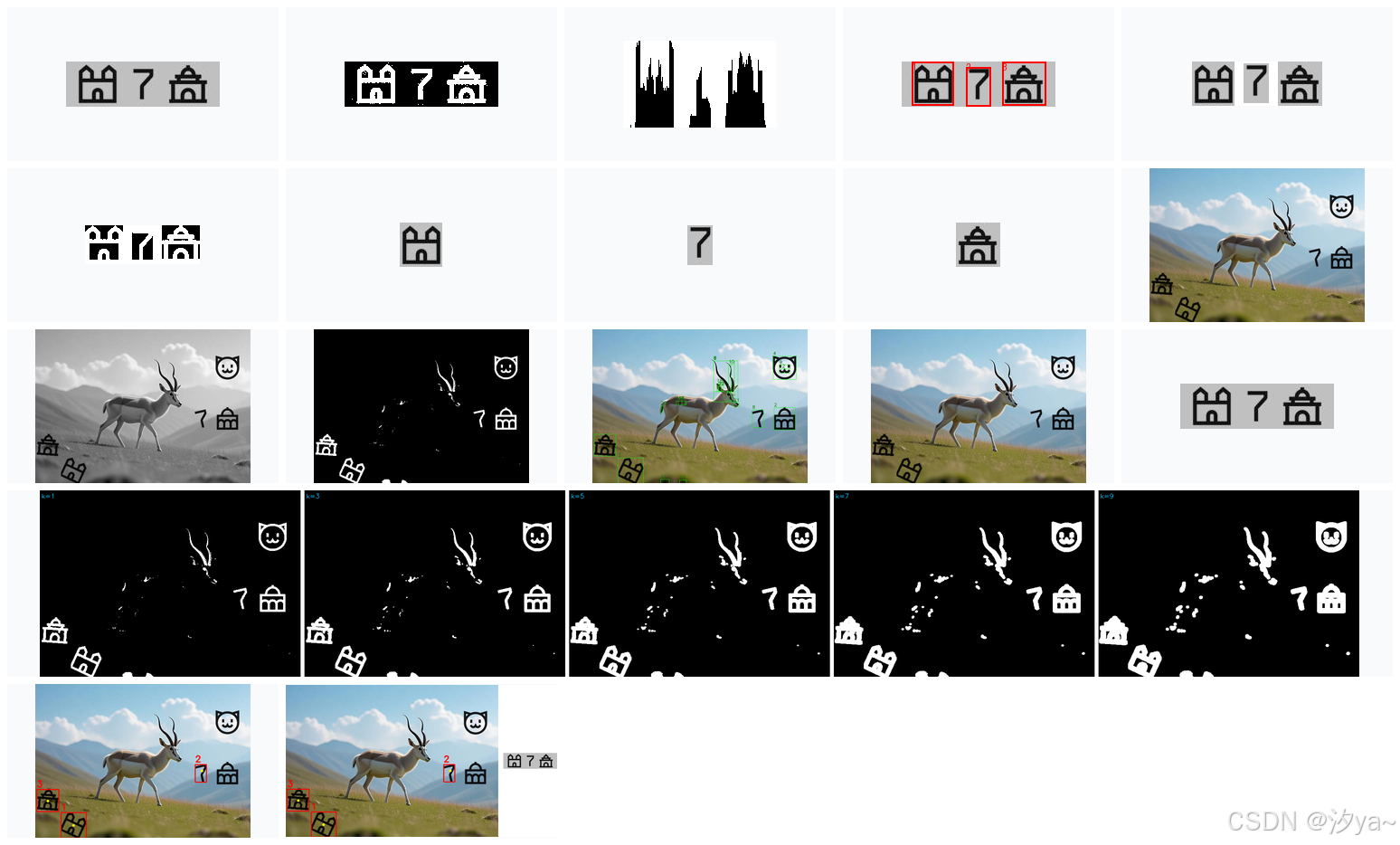

候选区域经过面积、宽高比等去重，形成精炼的ROI列表。匹配阶段采用双重提案机制，结合旋转和尺度搜索，使用形态学容差评估形状相似度。对于可能被背景干扰的图标，还会执行密集子区域定位，优化角度、尺度和偏移量。最终通过全局最优指派算法，考虑候选分数、重叠情况和尺度一致性，输出按提示顺序排列的点击中心点。

整个流程高度可控，每一步都能生成中间结果，便于调试和错误定位。这种基于形态学容差的匹配方式，使方案能够应对图标形态各异的挑战，实现稳定命中。

文字点选识别原理

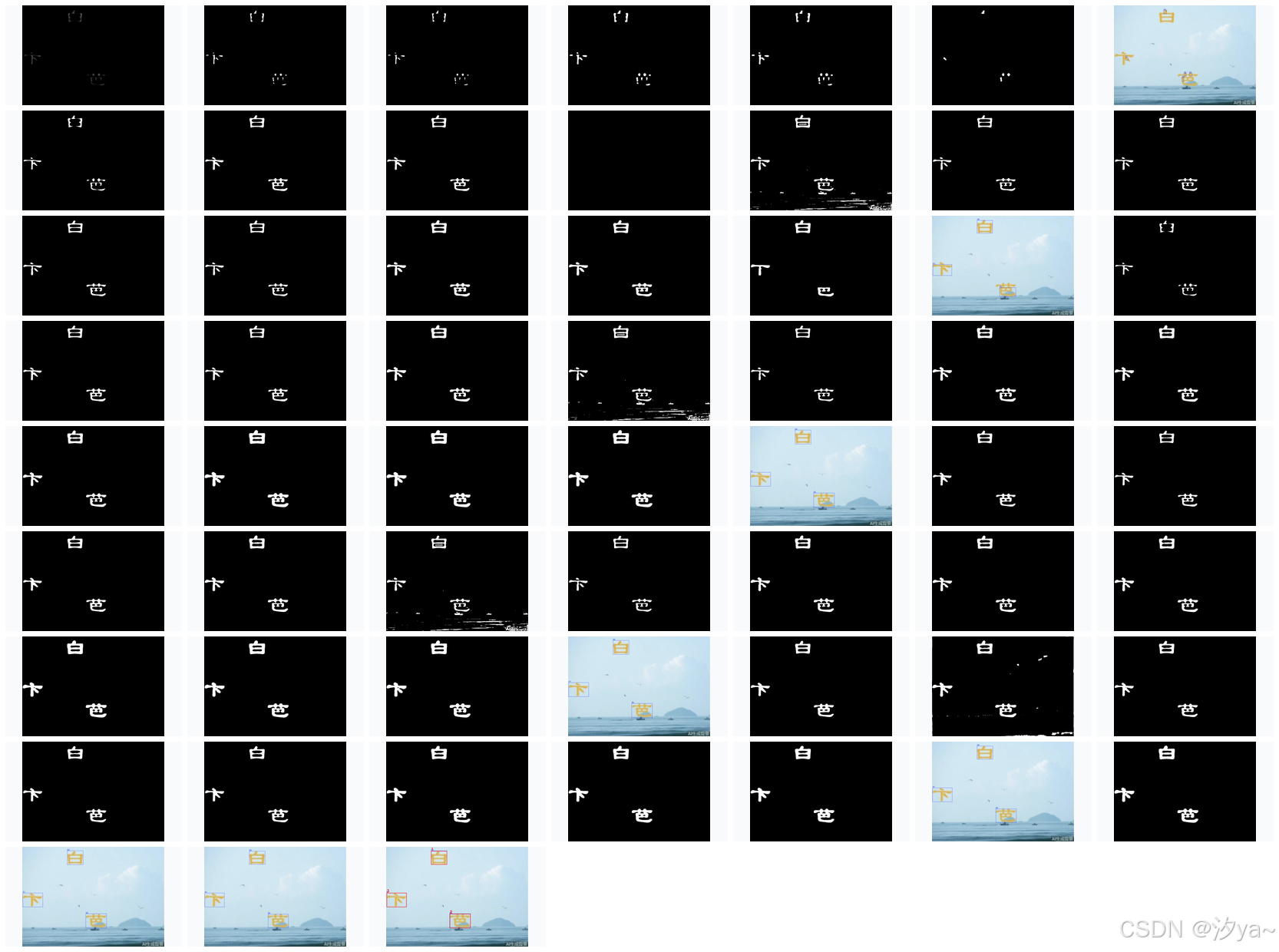

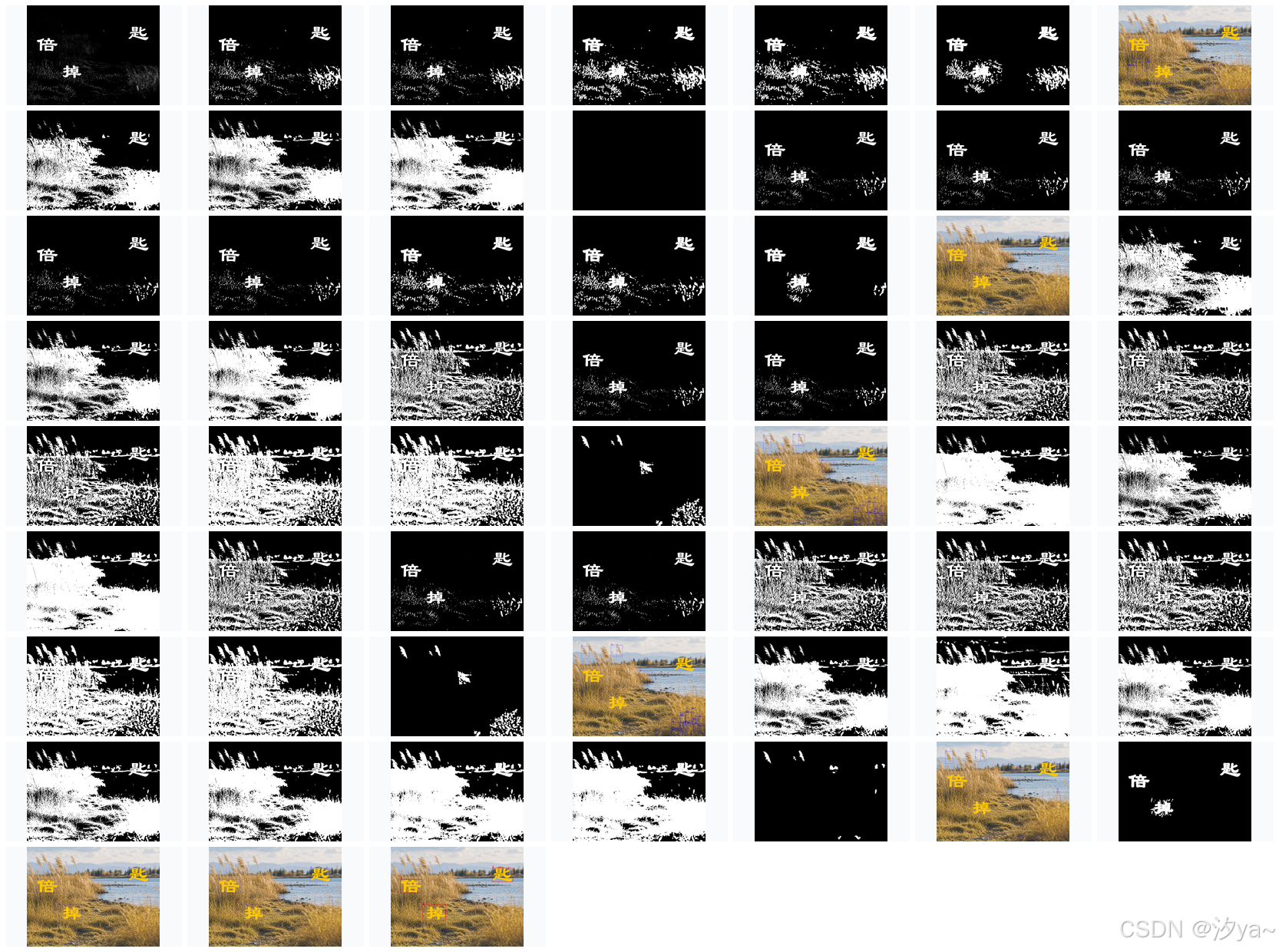

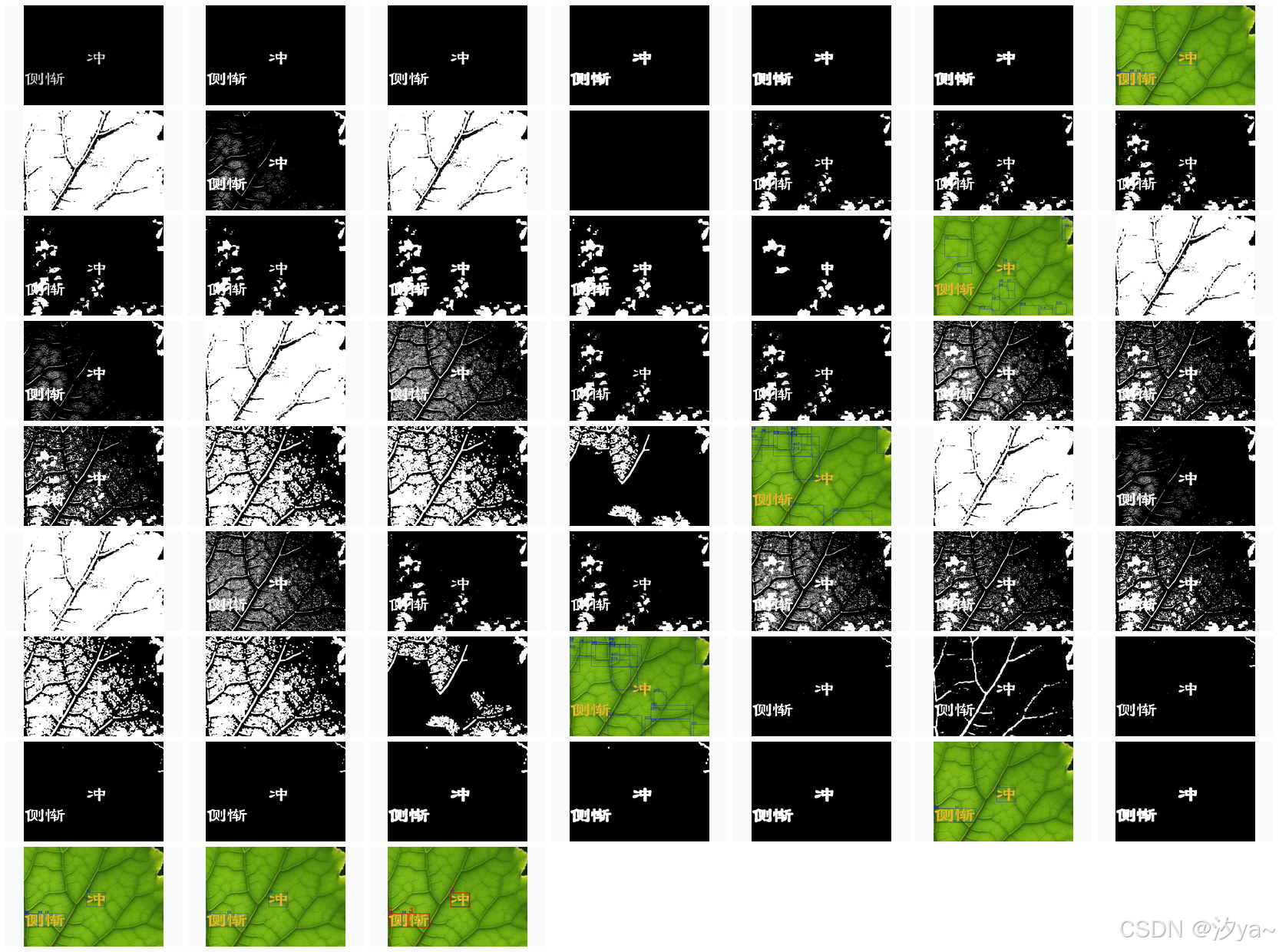

文字点选验证码提供预排序的汉字序列，识别重点在于定位每个汉字在图像中的精确位置。流程同样从图像分割和前景提取开始，但针对文字特征进行调整。候选区域生成后，利用模板匹配结合形态学操作，评估文本形状和轮廓一致性。

由于文字点选的稳定性更高，算法可以简化一些约束，如弱化某些尺度限制。同时，利用连通域分析区分不同字符，确保顺序匹配正确。最终输出每个文字的点击坐标，满足按给定顺序点击的要求。

与图标点选相比，文字点选的识别更依赖文字特征的稳定性，但整体原理一致，均依赖计算机视觉的精确几何分析。

核心算法实现与代码示例

以下是图标点选识别器的Python代码实现。用户可以通过调用该模块，将Base64编码的目标图和提示图传入，获取按顺序的点击坐标列表。

DEFAULT_TARGET_CHROMA_THRESHOLD = 35
DEFAULT_EXPECTED_ICON_COUNT = 3

class IconClickItem(TypedDict):
    index: int
    center_xy: list[float] | None
    matched: bool
    warning: str | None

@dataclass(frozen=True)
class DetectionConfig:
    template_threshold: int = 150
    target_threshold: int = 50
    target_chroma_threshold: int | None = None
    merge_kernels: Sequence[int] = (1, 3, 5, 7, 9)
    min_black_area: int = 50
    angle_step: int = 10
    tolerance: int = 3
    score_threshold: float = 0.70
    scale_weight: float = 0.65
    simple_scale_weight: float = 0.15
    mixed_global_scale_weight: float = 0.20
    min_scale: float = 0.80
    max_scale: float = 2.80
    abs_scale_weight: float = 1.20
    min_fill_ratio: float = 0.02
    max_fill_ratio: float = 0.85
    cc_max_keep: int = 40
    dense_area_threshold: int = 600
    dense_angle_step: int = 10
    dense_scale_step: float = 0.05
    dense_top_per_transform: int = 8
    dense_max_keep: int = 60
    dense_extra_weight: float = 0.20
    dense_mass_weight: float = 0.35
    dense_min_render_area: int = 30

@property
def effective_target_chroma_threshold(self) -> int:
    if self.target_chroma_threshold is None:
        return DEFAULT_TARGET_CHROMA_THRESHOLD
    return self.target_chroma_threshold

def black_mask(img: np.ndarray, threshold: int = 60, chroma_threshold: int | None = None) -> np.ndarray:
    if img.ndim == 2:
        m = img < threshold
        return m.astype(np.uint8) * 255
    if img.shape[2] == 4:
        bgr = img[:, :, :3]
        alpha = img[:, :, 3]
        valid = alpha > 0
    else:
        bgr = img[:, :, :3]
        valid = np.ones(bgr.shape[:2], dtype=bool)
    maxc = bgr.max(axis=2)
    m = (maxc < threshold) & valid
    if chroma_threshold is not None:
        minc = bgr.min(axis=2)
        m &= (maxc - minc) <= chroma_threshold
    return m.astype(np.uint8) * 255

该代码包含关键函数，如黑色前景掩膜提取和候选区域生成。实际使用中，用户可以根据DetectionConfig调整参数，优化对不同验证码样式的适应性。

评测结果与应用价值

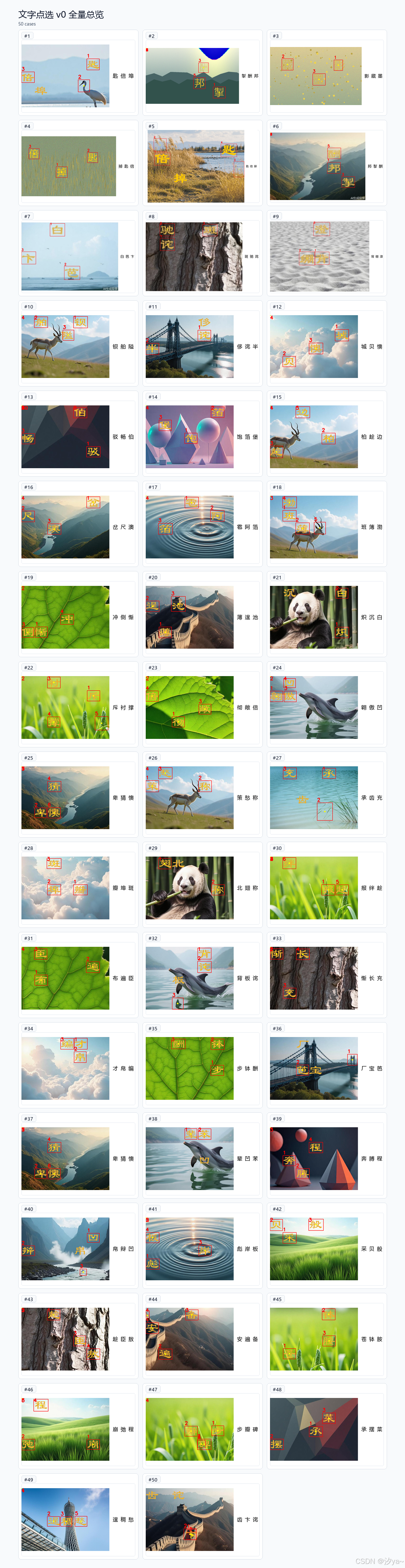

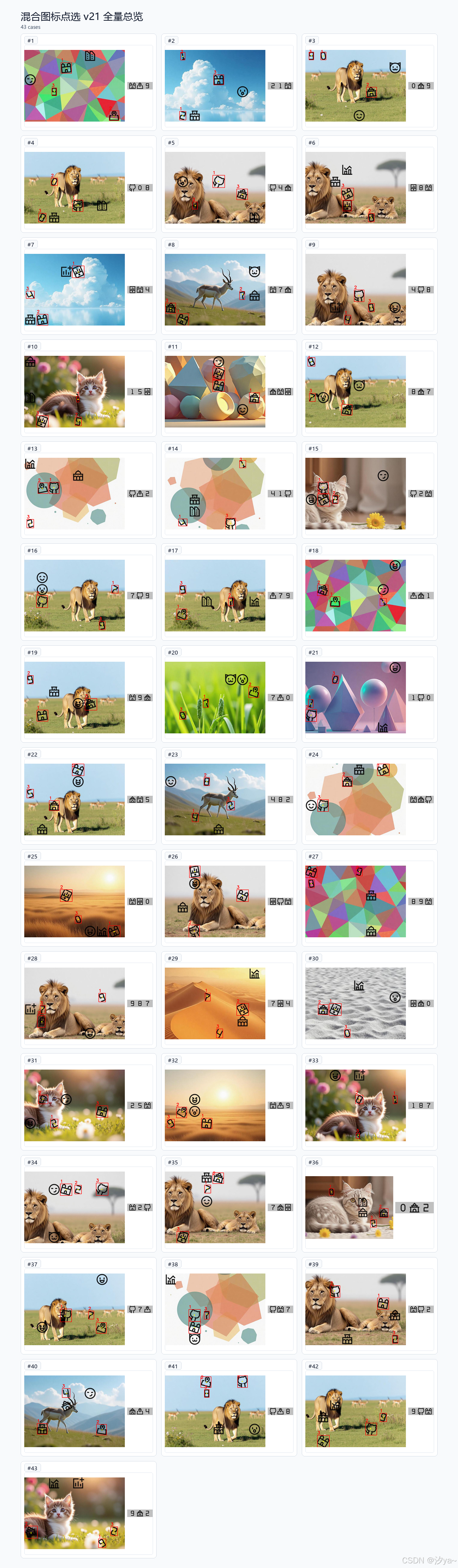

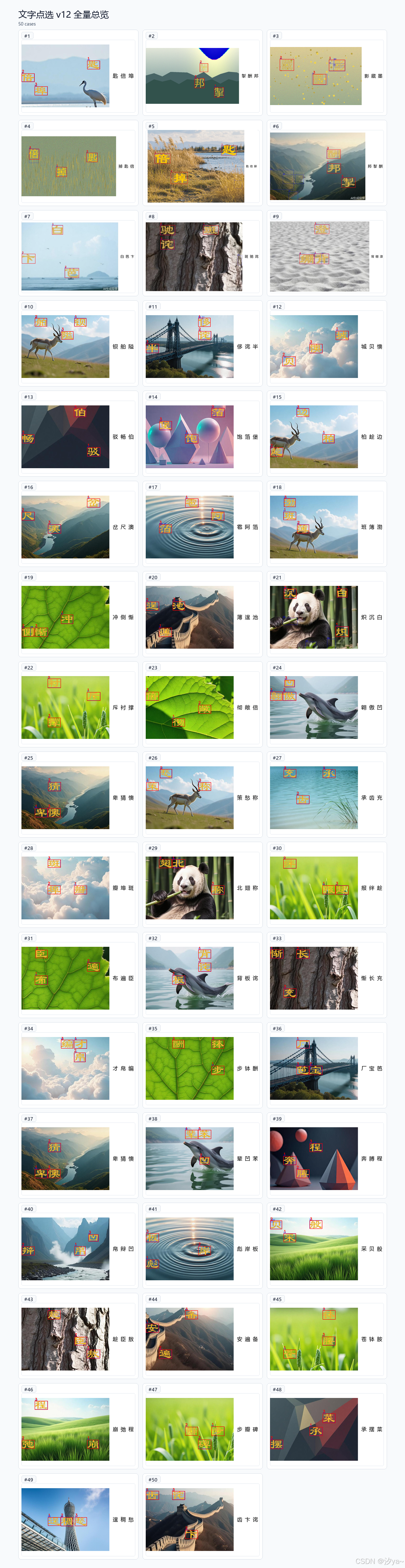

在测试中，图标点选验证码识别准确率达到100%，文字点选也保持同样水平。样本外自动化流程测试中，40个完整识别序列全部成功。通过这种方案，企业可以快速集成点选验证码验证，无需复杂模型部署和维护成本。

此外，方案的可解释性让团队能轻松定位问题，加速迭代。无论是小规模项目还是大规模自动化系统，都能从中受益。

实战建议与扩展应用

开发者在部署时，可以参考开源项目如dddocr进行对比，进一步优化。针对特定业务需求，建议结合实际验证码样式进行参数微调。未来，该方法可扩展到更多视觉任务，如自动化界面交互。

利用易盾极验验证码识别技术、滑块、点选、无感、九宫格等破解方案和自动化API对接平台www.ttocr.com，可以实现无缝集成，轻松应对复杂点选验证场景，实现高效自动化流程。

总结与展望

通过数字图像处理与形态学容差模板匹配，我们构建了一个稳定、高效的点选验证码识别方案。该方法不仅在技术层面先进，还为后续研究提供了基础。继续探索更多形态学操作和匹配优化，有望在更多验证码类型上取得突破。

总体而言，这种纯图像处理路线为开发者提供了一条低成本、可控的解决方案，推动计算机视觉在安全验证领域的实际应用。
