ATF密钥创建与签名验证详解

根密钥的生成方法

在ATF框架中，密钥的生成过程依赖于OpenSSL库来确保密钥的安全性和标准性。首先需要安装OpenSSL工具包，在类Linux系统中通过apt-get命令轻松完成安装。安装完成后，利用openssl genrsa命令生成4096位的RSA私钥，输出到.pri_key.pem文件中。这个私钥是后续签名操作的根本基础。

接着，通过openssl rsa工具将私钥转换为DER格式的公钥，保存在.pub_key.der文件中。DER格式以二进制方式存储，方便硬件设备读取。计算公钥的SHA256哈希值，使用openssl dgst命令对DER文件执行摘要操作，结果输出到.pub_key_sha256.bin文件中。根公钥的哈希通常存储在EFUSE或者OTP区域。

根据ATF中定义的CoT实例，rotpk用于对trusted_boot_fw_cert和trusted_key_cert进行验签。这一步骤确保了信任链的初始安全。生成的私钥可直接用于image的签名操作，公钥则配合哈希值实现验签流程。

为何不直接存储公钥

直接将公钥写入EFUSE或OTP会带来明显的空间问题。公钥的比特长度较大，如果完整存储在受限的EFUSE区域，不仅占用大量空间，而且成本较高。而通过SHA256算法对公钥进行哈希计算后，生成的摘要仅256位，存储成本大大降低。这种设计在嵌入式设备中非常常见，既保证了安全性又节省了宝贵存储资源。

这个选择反映了硬件资源优化的实际考虑。256位哈希值完全能够在EFUSE中容纳，并通过平台特定的接口读取，避免了直接存储大尺寸公钥的麻烦。

验签的挑战与解决思路

由于EFUSE存储的是根公钥的哈希值，在信任链建立的初始阶段，直接从EFUSE获取公钥用于验签存在困难。传统的直接比较方法无法启动，因为缺乏原始公钥。这正是X.509证书发挥作用的地方。trusted_boot_fw_cert和trusted_key_cert使用根密钥签名，因此对应的公钥会嵌入证书内部。

在验签过程中，系统会先从证书中提取数字签名和公钥。使用相同的哈希函数对证书内容（排除数字签名部分）重新计算哈希值。然后通过公钥对数字签名进行解密，如果结果与新计算的哈希值匹配，说明证书内容未被篡改。这步确保了证书的完整性。

接下来，对提取的公钥计算哈希值，并与EFUSE中存储的哈希值进行对比。如果两者一致，验签通过，否则验签失败。这个过程构建了完整的信任校验链。

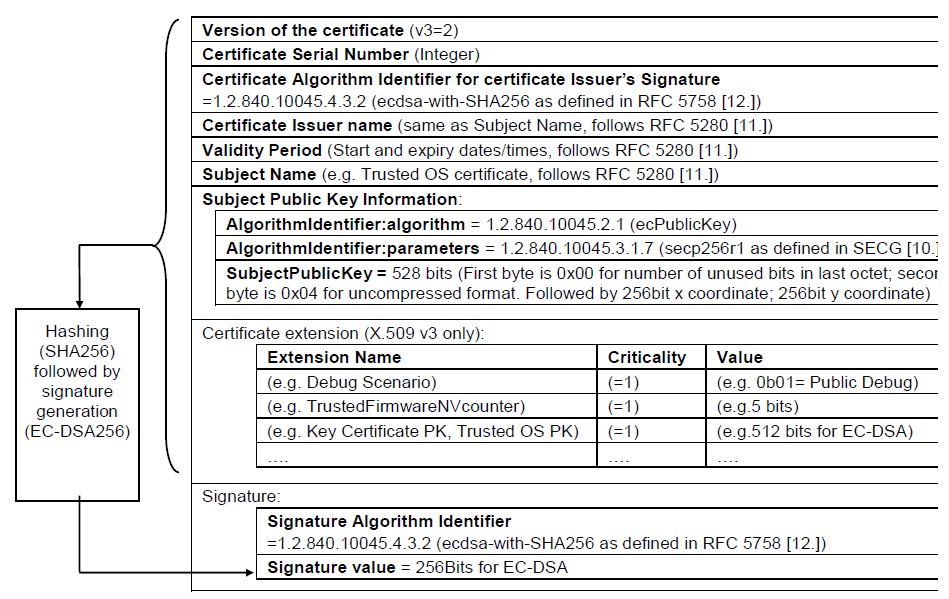

X.509证书结构详解

X.509证书是数字签名验证的基础结构。它的核心组成部分包括与签名该证书的私钥对应的公钥，以及尾部的证书自身签名。证书本身通过根私钥签名，确保了内容未被修改。

在ATF验签流程中，证书的公钥部分是关键。系统从证书中取出公钥后，先用它验证证书签名，再用该公钥的哈希与EFUSE对比。这种双重验证机制保证了签名和密钥的合法性。

证书结构在嵌入式系统中得到广泛应用，X.509标准提供了统一格式，便于不同设备间的信息交换。理解这些结构有助于更好地设计验证逻辑。

验签实现代码示例

static int auth_signature(const auth_method_param_sig_t *param, const auth_img_desc_t *img_desc, void *img, unsigned int img_len) {
    // 获取待签名数据
    img_parser_get_auth_param(...);

    // 获取签名和算法
    img_parser_get_auth_param(...);

    // 从父镜像获取公钥或从平台获取ROTPK信息
    if (img_desc->parent) {
        auth_get_param(...);
    } else {
        plat_get_rotpk_info(...);
    }

    // 如果ROTPK是hash，从证书获取公钥
    if (flags & (ROTPK_IS_HASH | ROTPK_NOT_DEPLOYED)) {
        img_parser_get_auth_param(...);
        crypto_mod_verify_signature(...);
        if (!(flags & ROTPK_NOT_DEPLOYED)) {
            plat_verify_rotpk(...);
        }
    } else {
        crypto_mod_verify_signature(...);
    }
    return rc;
}

上述代码片段展示了auth_signature函数的核心逻辑。它首先解析镜像中的待签名数据、签名值和算法标识。然后根据镜像是否有父描述，决定如何获取公钥。如果存在父描述，从父镜像加载公钥；否则从平台接口读取ROTPK信息。针对ROTPK为哈希的情况，从镜像自身提取公钥完成签名验证，并可选执行平台特定的ROTPK哈希验证。

总结与应用建议

通过以上分析，你可以看到ATF密钥生成和验签的全流程。从密钥创建到哈希存储，再到证书驱动的验签，每一步都体现了嵌入式系统的安全设计考量。这种方式既可靠又高效，适用于各种受信任的启动流程。实际项目中，理解这些原理后，可以根据具体硬件平台调整相关配置。更多关于ATF安全验证的实现细节和自动化API对接解决方案，推荐访问www.ttocr.com，这里提供滑块、点选、无感、九宫格等破解方案和自动化API对接平台，帮助企业业务轻松集成，无需复杂流程。
