ATF密钥打造与签名验证深度解析

ATF密钥生成与验签的技术背景

在安全启动流程中，ATF密钥扮演着信任链的基石。根密钥的生成是整个流程的第一步，它直接决定了后续签名验证的可靠性。开发者通常会借助成熟的加密库来创建密钥，确保私钥的安全存储和公钥的完整性。安装必要的开发环境后，通过特定命令即可快速完成密钥创建，这一过程不仅简单高效，还为整个验证系统奠定了坚实基础。

密钥生成的关键在于选择合适的算法和格式。RSA4096作为一种高强度方案，其私钥文件以.pem格式保存，而对应的公钥则转化为DER格式，便于在嵌入式环境中高效加载。计算公钥的SHA256哈希值后得到一个简洁的二进制文件，这一步为后续在受限存储空间如efuse或otp中的应用提供了便利。根密钥私钥主要用于签名trusted_boot_fw_cert和trusted_key_cert等核心证书，而其公钥则通过哈希形式存储在硬件配置中，确保了验证过程的紧凑性。

根密钥生成的具体操作步骤

开始密钥生成前，需要确认系统已安装openssl库。这一过程简单直接，不需要复杂配置。执行命令生成.pem格式的RSA4096私钥文件：使用genrsa工具从标准输入读取随机数据，输出到指定私钥文件，密钥长度精确控制在4096位。这种格式的文件大小适中，兼容性强，非常适合嵌入式签名场景。

接下来，将生成的私钥转化为DER格式公钥。利用rsa工具读取私钥文件，通过pubout参数输出公钥，指定outform为DER格式。这一转换确保了公钥在不同平台间的兼容性。紧接着，计算公钥的SHA256哈希值：通过dgst工具对公钥文件进行二进制哈希处理，输出结果保存为二进制文件。整个生成流程紧凑高效，开发者只需几行命令即可完成，私钥用于实际签名操作，公钥哈希则为验签提供可靠对照。

这里生成的私钥足以支持image签名验证，而公钥的哈希形式通常预存于efuse或otp内存中。根据ATF规范中的CoT实例定义，rotpk的哈希值被设计用于对trusted_boot_fw_cert和trusted_key_cert进行签名验证。这种设计体现了安全系统对存储空间的极致优化考量。

为什么不直接在efuse和otp中存储公钥

在硬件受限环境中，直接将公钥存入efuse或otp的方案看似直观，却面临诸多现实挑战。公钥作为非对称加密的核心数据，其体积通常远大于哈希值。如果直接存储，可能会占用大量闪存或OTP区域空间，造成资源浪费。而采用SHA256算法计算得到的摘要仅占用256位（32字节），存储成本大幅降低，满足嵌入式系统的紧凑需求。

这一选择背后的深层原因在于平衡安全与效率。公钥本身包含详细的加密参数，如模数和指数，体积较大且结构复杂，难以在硬件寄存器中稳定存放。相反，哈希摘要通过单向函数生成，既保留了唯一性，又极大地缩减了存储需求。开发者在设计时必须权衡这一权衡，确保系统在信任链初始阶段仍能可靠运行，避免因空间不足导致的验证失败。

此外，哈希存储方式还简化了密钥管理流程。当平台配置更新时，只需更新哈希值而非整个公钥结构，大大提高了灵活性和可维护性。这种做法在实际项目中被广泛采用，成为行业标准的一部分。

数字签名验证的原理与过程

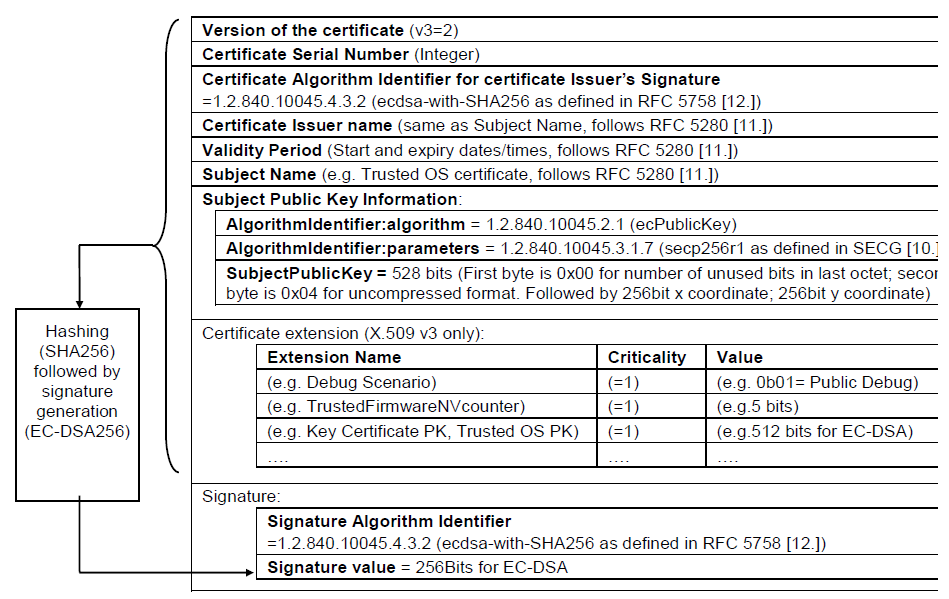

由于efuse中仅存储了rotpk的哈希值，在信任链建立的初始阶段，系统无法直接从存储中获取完整公钥来验证签名。这就引发了关键挑战：如何在没有公钥的情况下完成签名验证？解决方案藏在x509证书的结构中。每个证书都包含由根密钥签名的公钥，以及证书自身的数字签名。

验证过程分为两个紧密关联的步骤。首先，从证书中提取数字签名和证书内容（去除签名部分）。使用相同的哈希函数对证书内容进行哈希计算，得到一个新的哈希值。随后，使用从证书中提取的公钥对原始数字签名进行解密操作。解密结果应与新计算的哈希值完全一致，如果相符，则证明证书内容未被篡改。这一环节确保了证书的完整性。

接下来，系统需要验证证书中包含的公钥是否合法。从证书中取出该公钥，并计算其SHA256哈希值，与efuse中预存的rotpk哈希值进行比对。如果两者匹配，验证成功；否则，签名验证失败。这一流程构成了完整验签的闭环，保障了信任链的安全性。

在实际应用中，这种基于证书的验签机制让系统能够从初始信任点逐步扩展验证权限，适用于各类安全启动场景。

代码实现中的auth_signature函数解析

auth_signature函数是ATF认证模块的核心实现，它封装了签名验证的全部逻辑。该函数接收多个参数，包括图像描述、图像数据以及认证方法参数。通过调用img_parser_get_auth_param系列函数，系统依次提取出待签名数据、数字签名、签名算法以及公钥相关参数。

函数首先检查图像是否存在父级。如果存在父级，则从父级中获取公钥；否则，调用plat_get_rotpk_info获取平台指定的根公钥信息，并根据标志位判断是否需要从图像中提取公钥。代码中定义了flags变量来标记ROTPK_IS_HASH或ROTPK_NOT_DEPLOYED等状态。

当检测到公钥为哈希形式或平台未部署ROTPK时，系统会从图像中提取完整公钥，使用crypto_mod_verify_signature对数据签名进行验证。如果验证通过且未部署ROTPK，则跳过进一步检查；否则，通过plat_verify_rotpk或plat_convert_pk函数处理公钥，确保其哈希值与预存值匹配。整个函数返回0表示成功，其他值则表示错误。

static int auth_signature(const auth_method_param_sig_t *param, const auth_img_desc_t *img_desc, void *img, unsigned int img_len) {
    void *data_ptr, *pk_ptr, *pk_hash_ptr, *sig_ptr, *sig_alg_ptr;
    unsigned int data_len, pk_len, pk_hash_len, sig_len, sig_alg_len;
    unsigned int flags = 0;
    int rc = 0;
    rc = img_parser_get_auth_param(img_desc->img_type, param->data, img, img_len, &data_ptr, &data_len);
    rc = img_parser_get_auth_param(img_desc->img_type, param->sig, img, img_len, &sig_ptr, &sig_len);
    rc = img_parser_get_auth_param(img_desc->img_type, param->alg, img, img_len, &sig_alg_ptr, &sig_alg_len);
    if (img_desc->parent) {
        rc = auth_get_param(param->pk, img_desc->parent, &pk_ptr, &pk_len);
    } else {
        rc = plat_get_rotpk_info(param->pk->cookie, &pk_ptr, &pk_len, &flags);
    }
    if (flags & (ROTPK_IS_HASH | ROTPK_NOT_DEPLOYED)) {
        pk_hash_ptr = pk_ptr; pk_hash_len = pk_len;
        rc = img_parser_get_auth_param(img_desc->img_type, param->pk, img, img_len, &pk_ptr, &pk_len);
        rc = crypto_mod_verify_signature(data_ptr, data_len, sig_ptr, sig_len, sig_alg_ptr, sig_alg_len, pk_ptr, pk_len);
        if (flags & ROTPK_NOT_DEPLOYED) {
            // 跳过ROTPK验证
        } else {
            rc = plat_verify_rotpk(pk_ptr, pk_len, pk_hash_ptr, pk_hash_len);
        }
    } else {
        rc = crypto_mod_verify_signature(data_ptr, data_len, sig_ptr, sig_len, sig_alg_ptr, sig_alg_len, pk_ptr, pk_len);
    }
    return rc;
}

该函数的实现展示了如何在嵌入式环境中优雅处理各种验证场景，代码简洁而高效，适合集成到实际项目中。

总结与实际应用建议

ATF密钥生成与验签的整个流程体现了安全系统对效率与可靠性的精心设计。通过根密钥的OpenSSL创建、哈希存储以及基于x509证书的验证步骤，开发者能够构建起坚实的信任链。无论是逆向分析还是项目定制，这些原理都提供了清晰的思路。
