英威腾伺服驱动器CN1引脚详解与应用指南

英威腾伺服驱动器CN1引脚概述

英威腾SV-DA200系列伺服驱动器以高精度位置控制著称，其CN1端子作为主控制接口，定义了数字输入输出、模拟信号及特殊功能端子。对于EtherCAT机型，CN1接口（DB44针）与标准版存在细微差异，主要体现在端口布局上。用户在使用时需注意功率范围：小功率5.5kW及以下、中功率7.5kW至22kW的接口定义略有不同。这种设计确保了驱动器与电机、外部设备的完美匹配，避免配对不当导致启动异常。

CN1引脚集成了常见工业自动化信号，如24V电源、数字输入输出、模拟量接口及差分脉冲等。理解这些定义是搭建可靠伺服系统的基础，无论是新手调试还是专业维护，都能通过正确引脚映射实现稳定运行。

DA200 EtherCAT机型CN1引脚具体定义

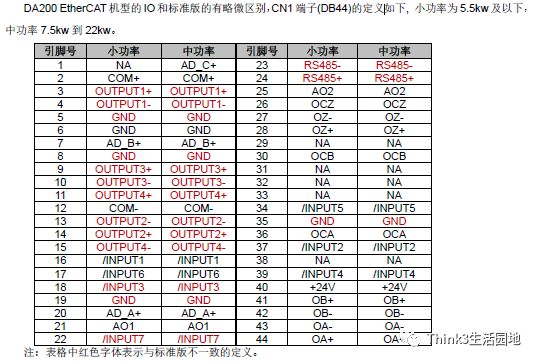

DA200 EtherCAT版本的CN1引脚定义与标准型存在明显区别，以下是详细参数表。引脚布局紧凑实用，方便现场接线。输入信号主要包括数字输入和模拟输入，输出则有数字输出、模拟输出以及相位相关信号。

输入信号部分：COM+作为数字输入公共端，DI1至DI7等为具体开关量输入，AD1、AD2、AD3为模拟量输入端。输出信号则包含DO1+、DO1-等数字输出，以及OA+/OA-、OB+/OB-等差分输出。这些定义支持多种控制模式，适应不同应用场景。

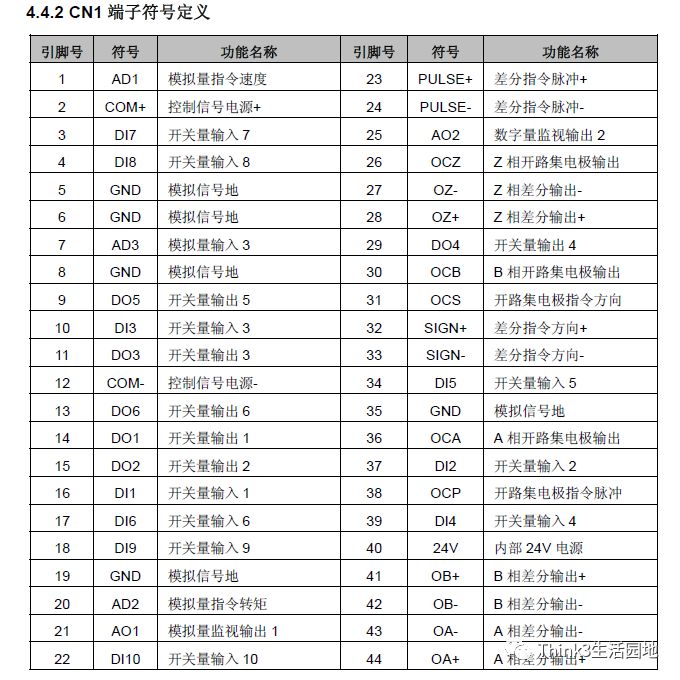

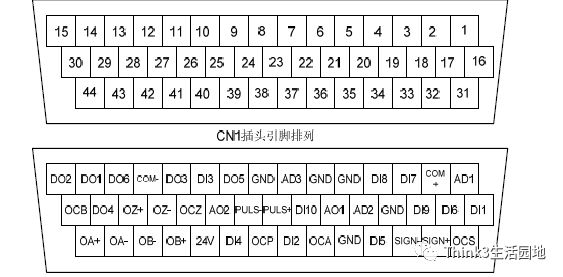

CN1引脚分配示例：
1: AD1 (模拟输入1)
2: COM+ (数字输入公共)
16: DI1 (数字输入1)
40: 24V (内部电源)
44: OA+ (差分输出A+)
23: PULS+ (差分脉冲+)

实际接线时，需严格匹配上方表格，避免交叉连接导致信号混乱。EtherCAT机型还支持RJ45网络端口，但CN1侧重点在于本地I/O扩展。

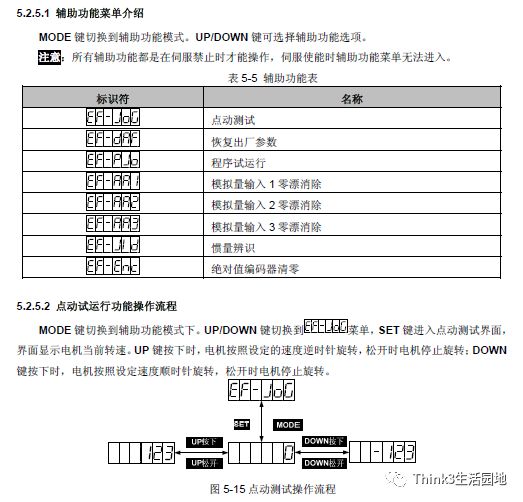

控制模式类型及开机操作指南

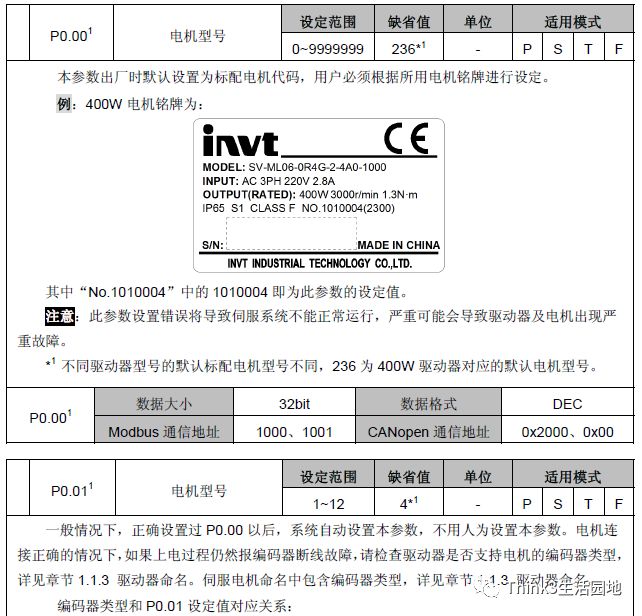

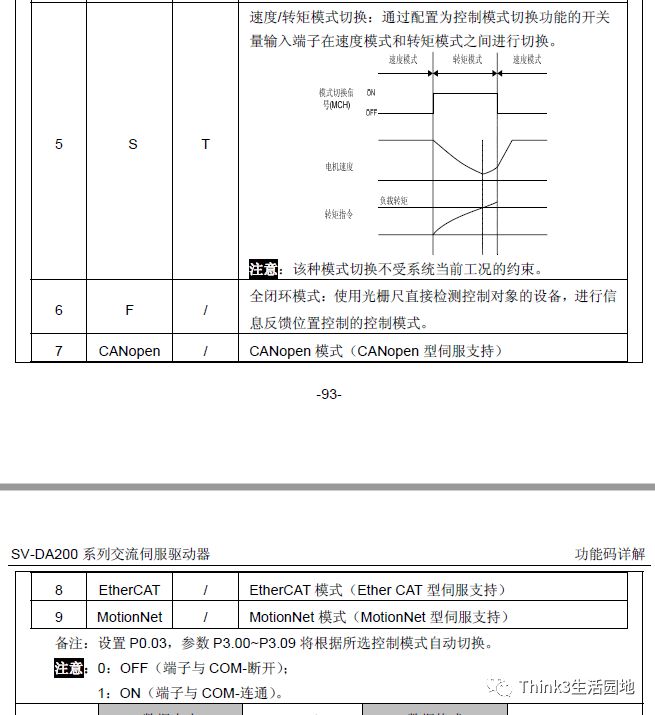

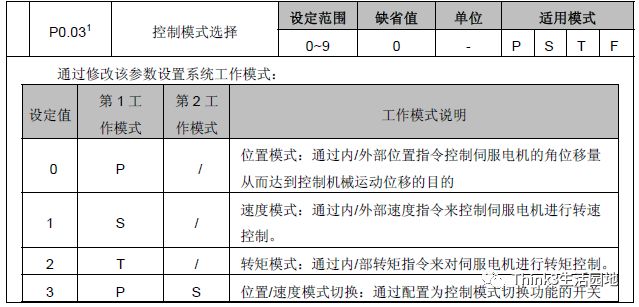

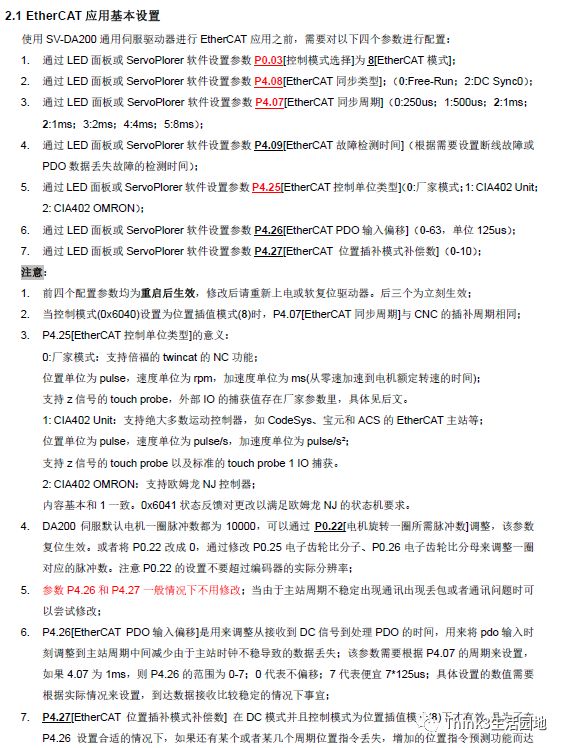

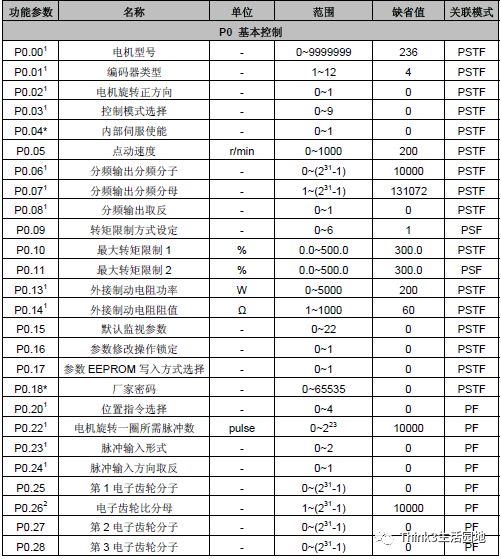

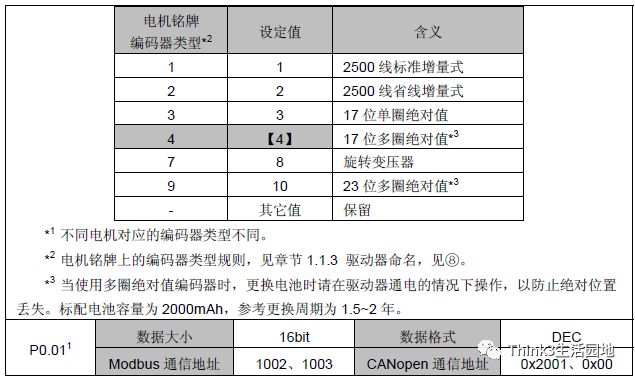

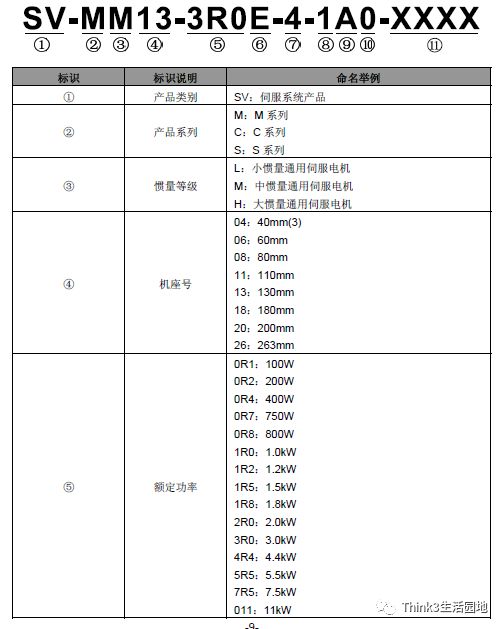

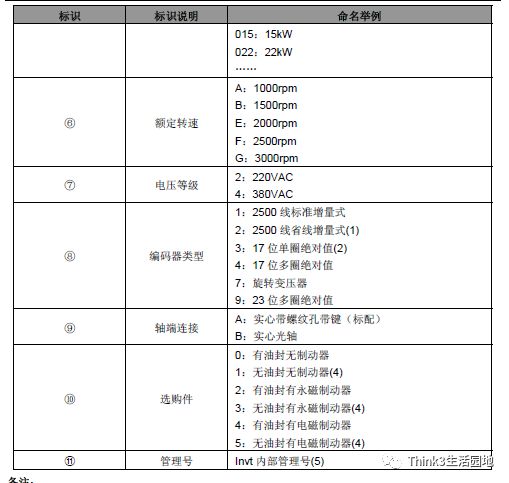

英威腾伺服驱动器控制模式灵活多样，包括位置、速度、转矩控制等多种类型。开机前必须设置电机编码器参数，否则会出现各种异常，如定位误差大或无法启动。参数P0.03用于配置控制模式，设置为8表示EtherCAT模式。

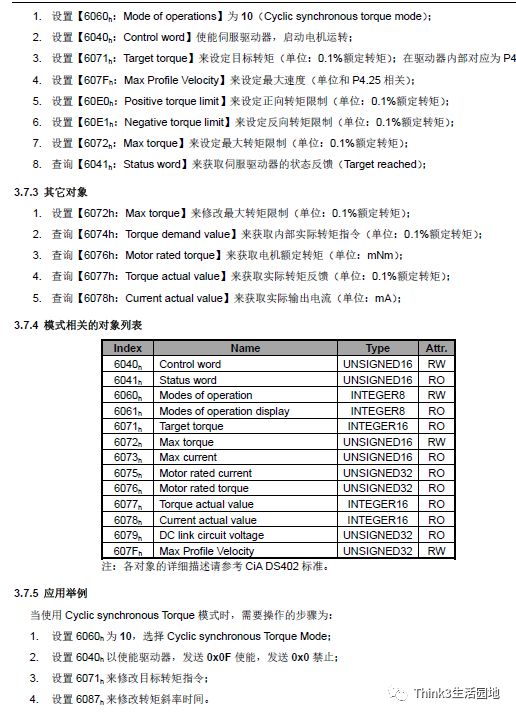

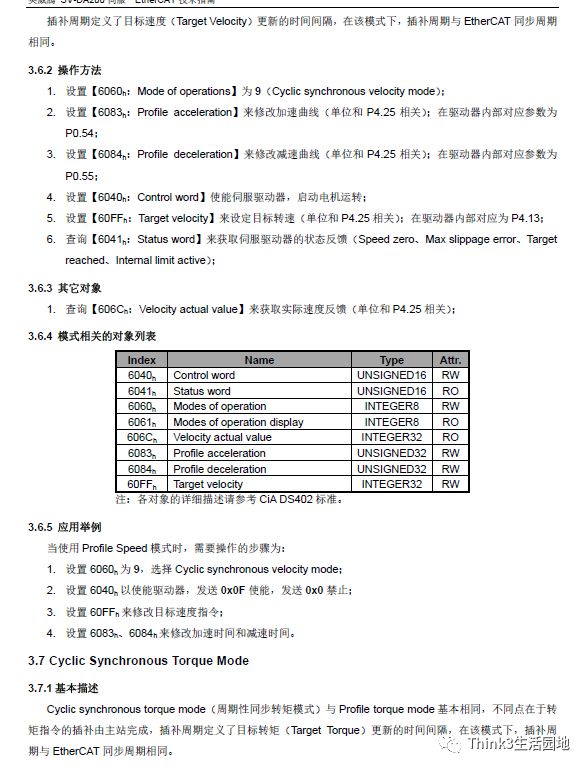

同步类型选择P4.08为0（free run模式），同步周期P4.07设为1毫秒，确保实时通信稳定。默认参数需反复调整，以匹配具体机械系统。EtherCAT使用时，驱动器自动识别总线设备，主机通过同步周期实现高频数据交换。

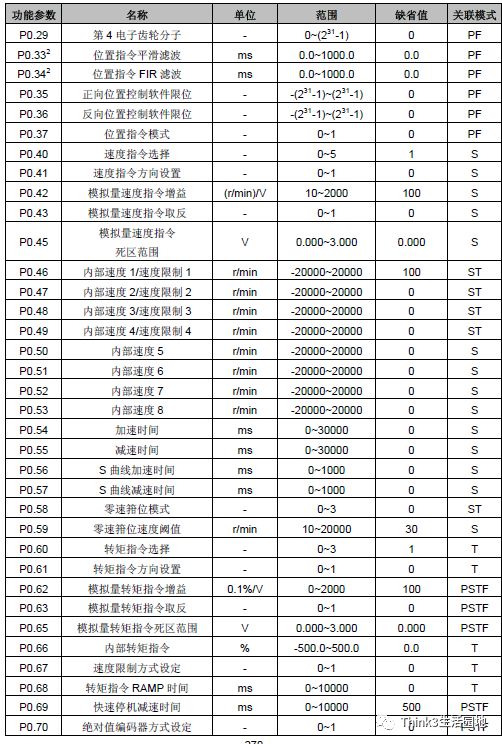

典型参数配置步骤：
P0.03 = 8 (EtherCAT控制模式)
P4.08 = 0 (free run同步类型)
P4.07 = 1 (同步周期1ms)

这种配置让小白也能轻松上手，结合上位机软件如ServoPlorer进行实时监控。

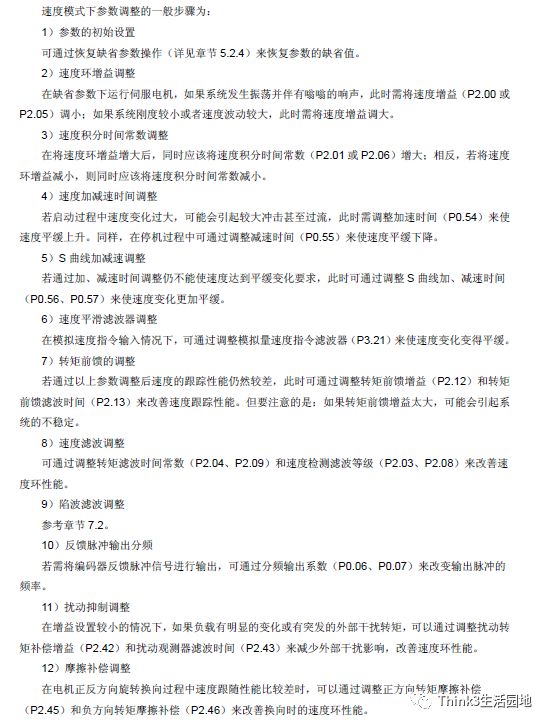

增益刚性调整与参数优化技巧

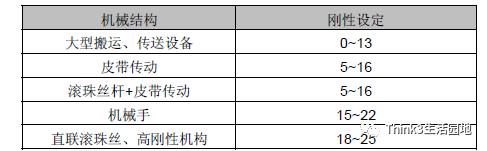

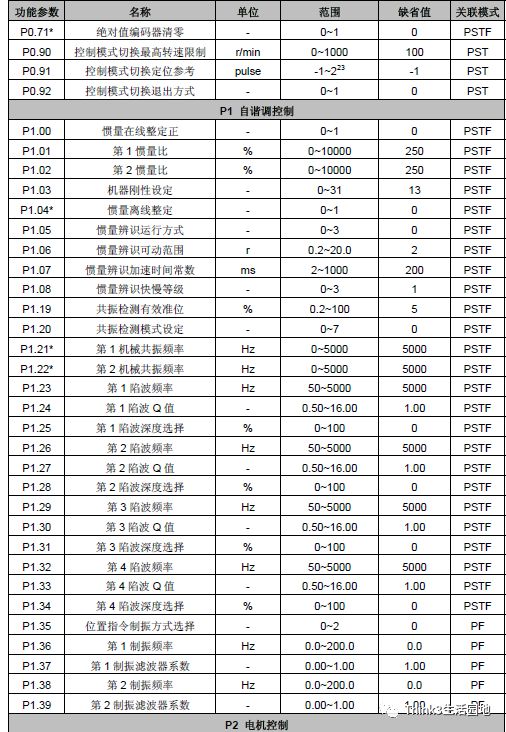

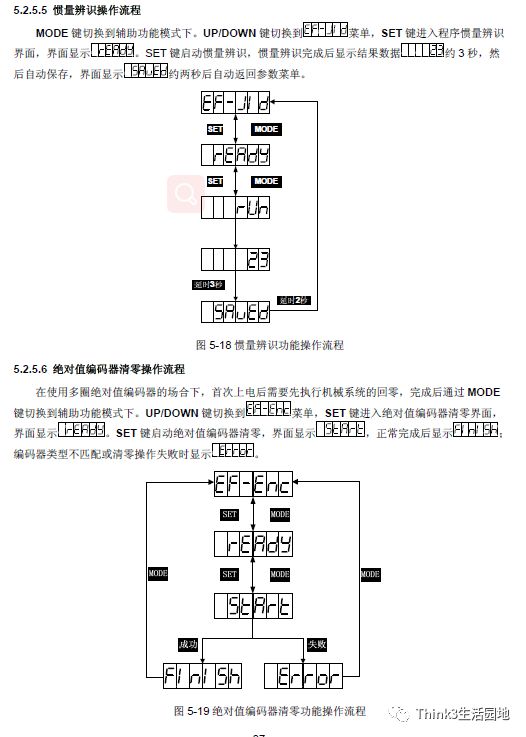

伺服系统刚性是响应速度的关键指标，可通过自动或手动方式调整。自动刚性设定时，先进行负载惯量比估算，再对应32段刚性参数(0-31)。手动调节则优先调整速度环路增益和积分时间常数。

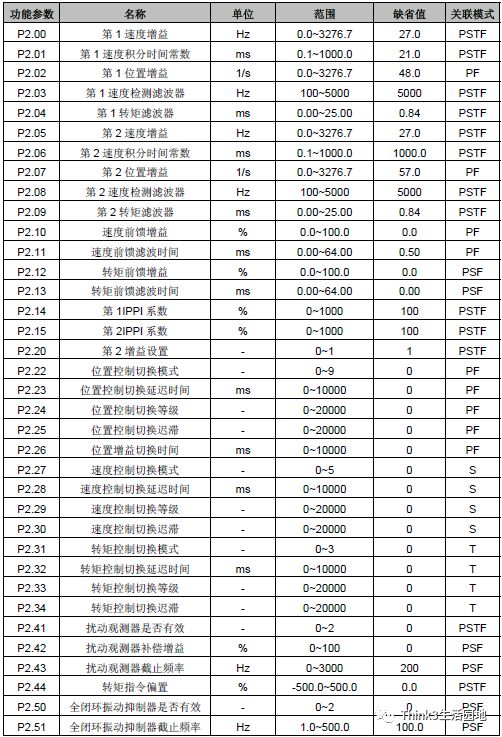

速度回路增益越大，反应越快，但需避免振动；积分时间常数过小易导致波动，过大则延迟响应。位置环增益同样重要，建议速度环增益大于位置环增益，逐步微调至无超调、无振动的最佳状态。

实际调整中，从低刚性开始测试，观察机械动作反馈，逐步增大以提高响应性，同时注意共振现象。转矩指令滤波器可有效消除尖锐噪音。

参数调整示例：
速度环增益：逐渐增大至不振动为宜
速度环积分时间常数：不振动时尽量减小

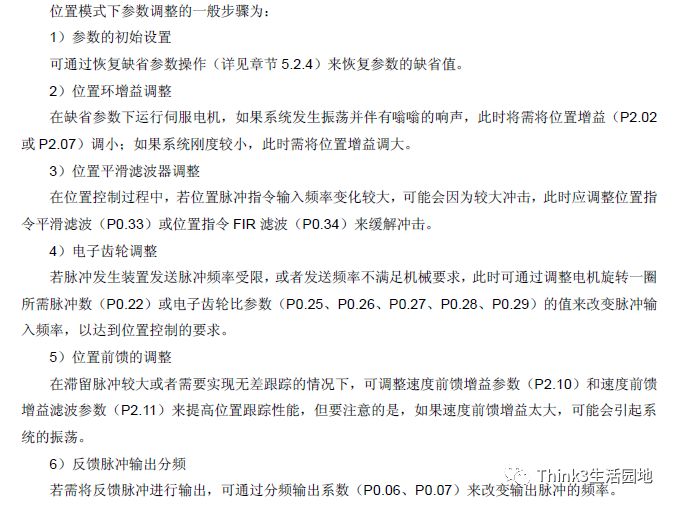

位置环增益：先低后高，配合速度环完成

这些技巧帮助用户快速找到系统平衡点。

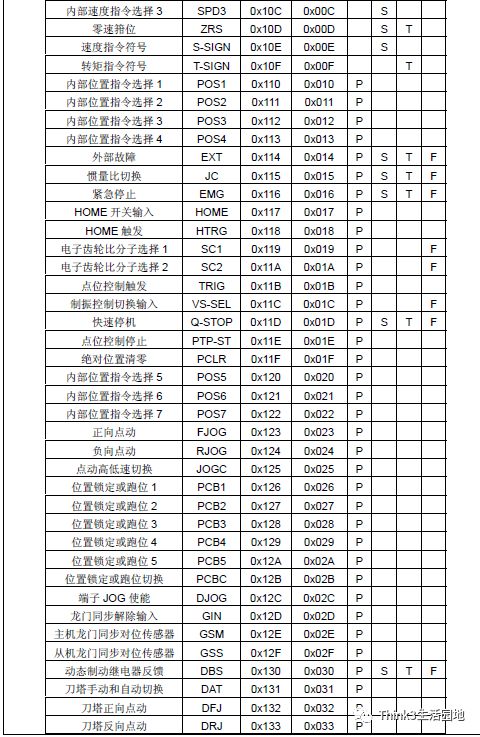

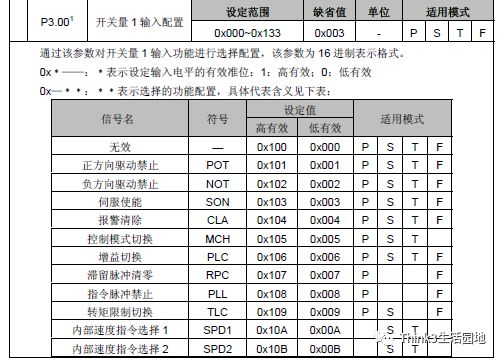

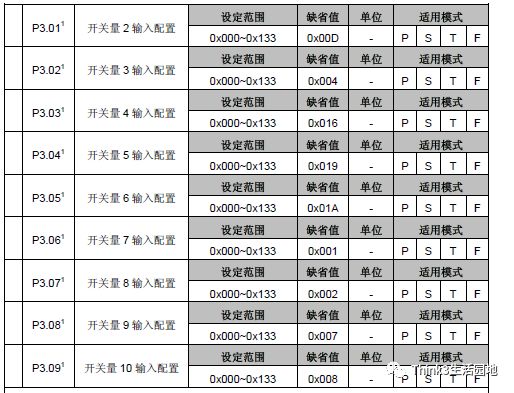

开关量配置与引脚应用实战

开关量配置是伺服系统基础，用户可通过DI端子实现点动、使能、复位等功能。DI1常用于伺服使能，接24V时为激活状态。DI2可用于模式切换，DI3、DI4用于正反点动。

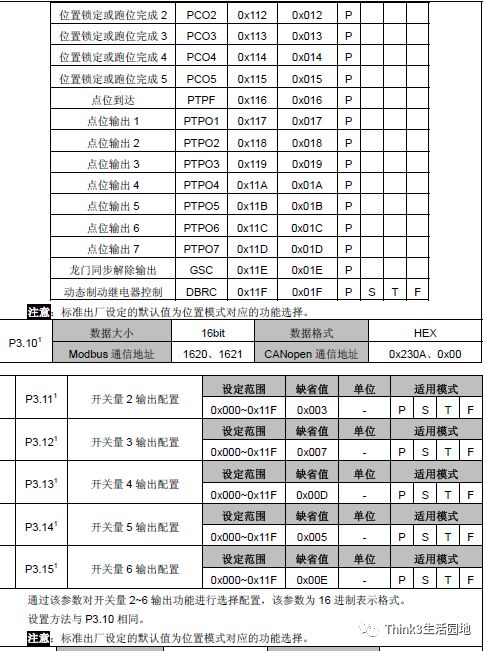

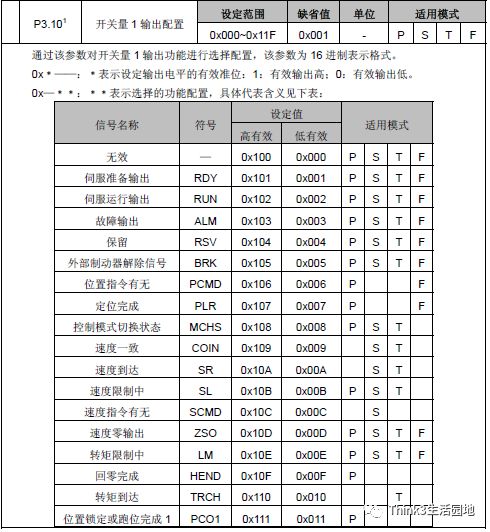

数字输出端子DO1至DO6可用于状态反馈，如定位完成信号。实际项目中，结合机械限位信号，配置多路输入输出，实现自动化流程。简单实现手法是使用PLC或上位机发送指令，驱动器立即响应。

引脚应用时注意公共端COM+、COM-的正确连接，确保信号稳定可靠。

总结与实际对接建议
