i.MX8平台上Quectel EC200N-CN模块的Linux驱动适配与运行指南
在i.MX8开发板搭载Linux 5.4内核的环境下，Quectel EC200N-CN 4G模块通过USB接口接入后，网络功能usb0可正常工作，但串口节点ttyUSB缺失导致无法执行AT指令控制模块。本文详细解析了VID/PID识别机制、日志信息解读及解决方案。核心在于在option.c驱动的usb_device_id数组中添加模块的VID 0x2C7C和PID 0x6002，即可同时生成usb0网络接口与ttyUSB0至ttyUSB2串口节点。无需调整内核配置，默认已启用相关USB串口与CDC以太网模块。测试验证显示，通过ttyUSB2发送AT命令可拨号上网，功能完整实现，适合嵌入式物联网应用场景。
开发环境回顾与问题概述
在i.MX8处理器平台运行Linux 5.4内核的开发板上，插入Quectel EC200N-CN模块后，用户发现仅存在usb0网络接口，却没有ttyUSB系列串口节点。这直接影响了通过AT指令实现短信发送、电话拨打等功能。模块的USB接口以CDC-ECM模式运行，提供互联网接入，但串口通信受阻。解决此问题需针对模块的USB设备标识符进行内核驱动绑定调整。整个过程围绕USB设备枚举、驱动匹配和节点创建展开，关键在于VID/PID的正确配置。
USB设备识别原理剖析
USB设备在Linux内核中通过VID和PID来唯一标识厂商与产品。Quectel EC200N-CN的VID为0x2C7C，PID为0x6002。原内核的option.c驱动源码并未包含此PID，导致设备被误判为无需USB转串口支持，仅加载cdc_ether网络驱动。结果是只生成usb0接口，无法创建ttyUSB节点。添加VID/PID后，option驱动接管设备，为每个串口接口自动创建ttyUSB节点。EC200N-CN作为复合设备，包含网络接口与多个串口功能，内核会根据接口配置分别绑定相应驱动。
VID/PID匹配是USB协议的核心机制，内核在设备插入时触发枚举过程。未包含PID的驱动会忽略串口功能，保持简单网络模式。修改后，驱动绑定成功，多个ttyUSB节点依次出现，确保AT指令通道畅通。
日志信息逐行解读
设备插入时，dmesg日志显示USB设备检测：[2671.047488] usb 1-1.3: new full-speed USB device number 11 using ci_hdrc。这表明设备以全速连接到总线1，设备号11。接着出现端点配置修正：[2671.168245] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0x83 has invalid maxpacket 512, setting to 64。模块报告的maxpacket为512，内核自动调整为64，确保数据传输兼容性。网络接口注册：[2671.195854] cdc_ether 1-1.3:1.0 usb0: register 'cdc_ether' at usb-ci_hdrc.1-1.3，标志着cdc_ether驱动成功创建usb0接口。串口节点生成部分：option驱动检测到GSM modem converter，分别附加到ttyUSB0、ttyUSB1、ttyUSB2。日志中速度警告与端点修正是正常现象，无需人工干预。这些信息帮助确认驱动绑定是否成功。
技术实现与细节说明

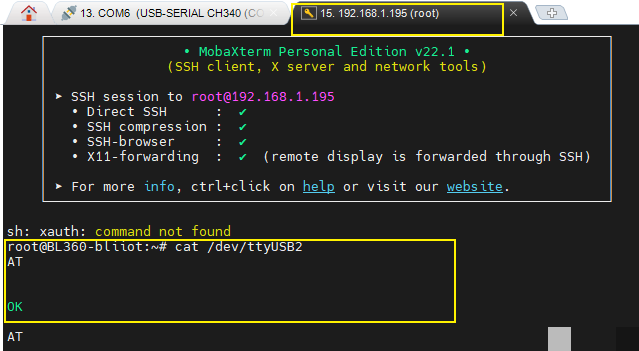

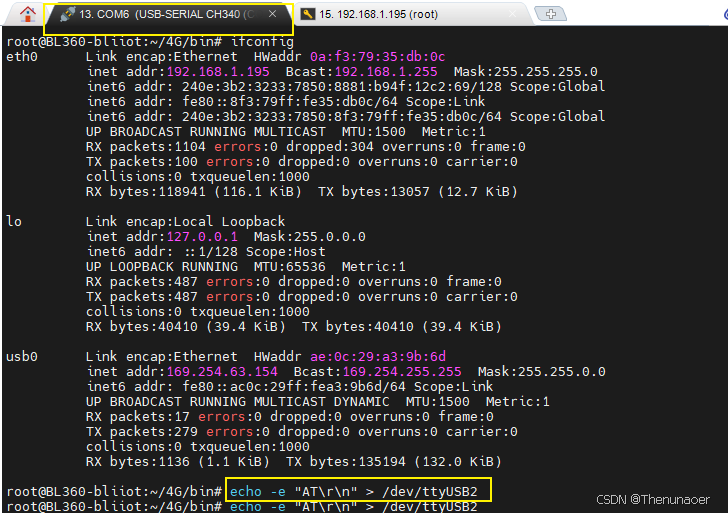

串口节点生成后，ttyUSB2专用于AT指令发送。echo -e "AT\r\n" > /dev/ttyUSB2可发送命令，cat /dev/ttyUSB2可查看响应如OK。网络功能通过usb0实现直接TCP/IP连接，无需PPP拨号。内核配置中默认已包含CONFIG_USB_SERIAL、CONFIG_USB_SERIAL_OPTION和CONFIG_USB_NET_CDCETHER，无需额外修改内核源码。添加USB_DEVICE(0x2C7C, 0x6002)和USB_DEVICE_AND_INTERFACE_INFO(0x2C7C, 0x6002, 0xff, 0xff, 0xff)两行代码后，模块插入即可完成全部功能。初始状态下网络工作是因为CDC-ECM模式已启用，串口功能缺失则因驱动未匹配PID。
static const struct usb_device_id option_ids[] = {
{ USB_DEVICE(0x2C7C, 0x6002) },
{ USB_DEVICE_AND_INTERFACE_INFO(0x2C7C, 0x6002, 0xff, 0xff, 0xff) }
};此配置确保驱动正确接管，避免冲突。i.MX8平台兼容性高，类似4G/5G模块也可参考此VID/PID方案。
测试验证与功能实现流程
AT指令测试与网络测试是验证关键。发送AT命令后响应OK，证明串口正常；ping www.baidu.com -I usb0确认上网可用。功能实现流程为：模块插入后，USB设备枚举完成，VID/PID匹配激活option与cdc_ether驱动，ttyUSB节点创建完成，网络接口注册并激活。潜在优化方向包括提交驱动补丁到内核社区，以及通过AT指令执行AT+CFUN=1启用全功能模式。整个过程从问题定位到代码修改，再到验证，简洁高效。
通过此方法，开发者可在短时间内实现EC200N-CN模块的完整控制与联网能力。实际项目中，模块的接口划分清晰：usb0用于数据，ttyUSB0用于PPP控制，ttyUSB2用于AT管理。测试中未发现额外配置需求，配置选项默认开启即可。
在嵌入式开发实践中，此USB驱动适配技巧广泛应用于i.MX8等平台。开发者应注意端点maxpacket的自动修正，避免传输错误。日志分析帮助快速定位问题所在，确保后续修改针对性强。
总结与实用建议
EC200N-CN模块的Linux驱动移植核心在于VID/PID的添加，实现ttyUSB节点与usb0的同步生成。问题根源是驱动源码未包含模块PID，导致串口功能缺失。添加两行代码后，功能完整激活，适合物联网、远程监控等应用。潜在优化方向还包括电源管理与驱动提交。整个适配过程不依赖复杂内核修改，适合日常开发使用。开发者可参考此类模块的VID/PID配置，快速复现类似功能。
在实际部署中，建议通过echo命令临时测试新_id文件，快速确认节点生成情况。结合AT指令的精确控制，实现从数据到语音的全方位模块管理。这样的方案不仅可靠，还便于扩展到其他Quectel模块。
完成上述步骤后，i.MX8平台上的EC200N-CN模块即能稳定运行，为各种场景提供支持。通过这些技术细节与实现手法，开发者能轻松应对类似4G模块的驱动移植需求。
