验证码OCR识别实战：CRNN+CTC模型构建全攻略

验证码OCR识别的实战之路：CRNN+CTC模型详解

如今，网络安全防护越来越严密，验证码成了许多系统的第一道关卡。无论是电商平台的登录还是后台管理的操作，验证码都扮演着区分人类和机器的角色。对于从事自动化开发的朋友来说，如何高效识别这些验证码就成了一个必须攻克的难题。OCR技术在这里大显身手，而CRNN结合CTC的模型正是解决这类问题的利器。它能有效处理图像中的字符序列识别任务，尤其适合验证码这种短序列且有噪声干扰的场景。

这种技术不仅用于验证码，还广泛应用于票据识别、车牌识别等领域。但验证码的特殊性在于其设计就是为了防机器，所以需要更强的鲁棒性模型。本文将从基础原理入手，逐步带大家了解如何使用飞桨框架来搭建这样一个模型。重点放在自定义数据集的处理、模型的网络结构设计以及训练过程中的一些技巧上。目的是让即使是刚入门的开发者也能看懂并上手实践，同时穿插一些专业知识点，让文章更有深度。

OCR技术的基本原理与CRNN+CTC的优势

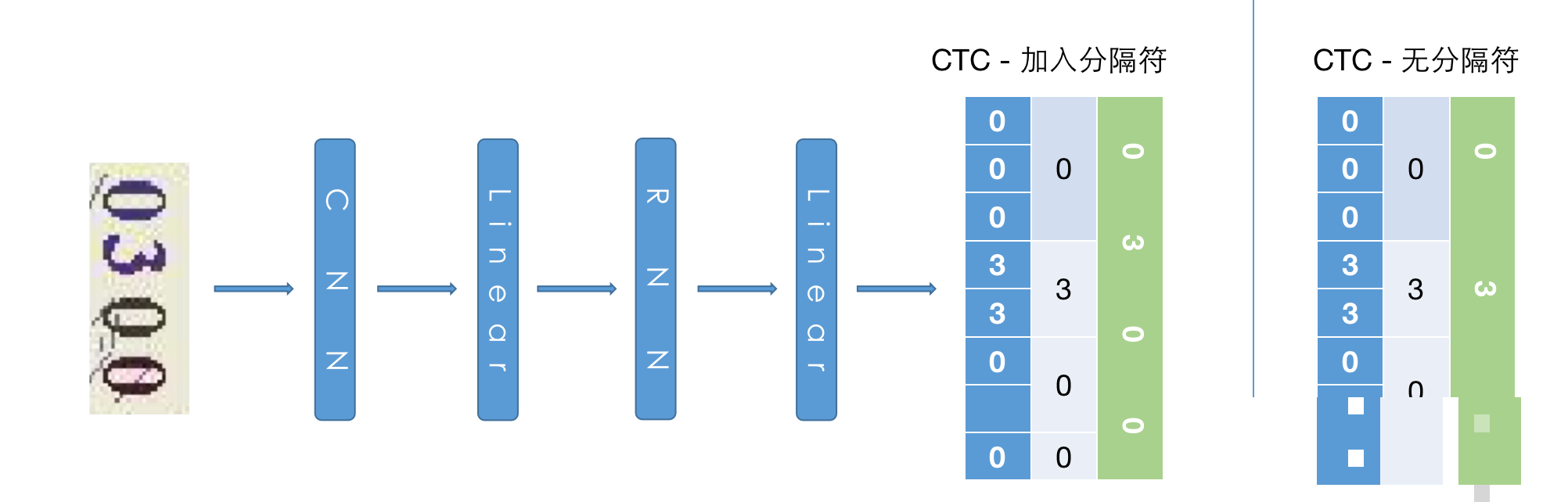

光学字符识别（OCR）本质上是将图像中的文本转换为可编辑的字符数据。传统OCR依赖于特征工程，如边缘检测和模板匹配，但面对扭曲、噪点或字体多变的验证码时往往力不从心。深度学习时代，CRNN（Convolutional Recurrent Neural Network）模型应运而生。它先通过CNN层提取图像的局部特征，然后用RNN捕捉序列信息，最后CTC（Connectionist Temporal Classification）损失函数解决标签对齐问题。

CTC的巧妙之处在于引入了空白符（blank），允许模型在输出概率序列中自动对齐输入图像的字符位置，而不需要严格的一对一对应。这对于验证码识别特别有用，因为字符间距和数量可能略有不同。相比其他序列模型如Transformer，CRNN在资源受限环境下更轻量，适合小数据集训练。小白开发者常常困惑于为什么不直接用现成库如Tesseract，但对于验证码，定制模型效果更好，因为它针对特定分布训练。

准备运行环境与数据集

搭建模型前，先确保环境就绪。推荐使用飞桨2.2.0版本，它提供了高效的深度学习支持。数据集方面，我们采用包含9453张验证码图像的OCR部分，其中大部分用于训练，剩余用于测试。图像尺寸统一为30x70像素，三通道RGB。

在实际操作中，你可以从公开渠道下载类似数据集。解压后，会有图像文件和对应的标签字典文件。标签通常是4位数字或字符，需要注意最大长度设置。图像信息配置中，通道数、高度、宽度这些参数直接影响后续网络输入形状，务必匹配实际图片尺寸，否则会报错。

自定义数据集读取器的实现技巧

标准数据集读取器可能无法直接匹配你的数据格式，这时自定义Reader就显得尤为重要。好的Reader设计能将数据加载、预处理等操作优化好，避免训练时反复IO导致性能瓶颈。

在__init__方法中，我们可以加载标签字典和文件列表，并根据是否验证集切分数据。这样实例化时就把必要信息载入内存。__getitem__方法则负责读取单张图像，进行归一化等操作，并返回图像数组和标签数组。为了鲁棒性，加入异常捕获机制，能在数据有问题时及时定位，而不中断整个训练。

以下是典型实现代码示例：

import os
import PIL.Image as Image
import numpy as np
from paddle.io import Dataset

IMAGE_SHAPE_C = 3
IMAGE_SHAPE_H = 30
IMAGE_SHAPE_W = 70
LABEL_MAX_LEN = 4

class Reader(Dataset):
    def __init__(self, data_path: str, is_val: bool = False):
        super().__init__()
        self.data_path = data_path
        with open(os.path.join(self.data_path, "label_dict.txt"), "r", encoding="utf-8") as f:
            self.info = eval(f.read())
        self.img_paths = [img_name for img_name in self.info]
        if is_val:
            self.img_paths = self.img_paths[-1024:]
        else:
            self.img_paths = self.img_paths[:-1024]

    def __getitem__(self, index):
        file_name = self.img_paths[index]
        file_path = os.path.join(self.data_path, file_name)
        try:
            img = Image.open(file_path)
            img = np.array(img, dtype="float32").reshape((IMAGE_SHAPE_C, IMAGE_SHAPE_H, IMAGE_SHAPE_W)) / 255
        except Exception as e:
            raise Exception(file_name + "	文件打开失败，请检查路径是否准确以及图像文件完整性，报错信息如下:
" + str(e))
        label = self.info[file_name]
        label = list(label)
        label = np.array(label, dtype="int32")
        return img, label

    def __len__(self):
        return len(self.img_paths)

这个Reader不仅高效，还能轻松扩展图像增强操作，比如随机旋转或添加噪点，来提升模型泛化能力。在__len__方法中返回图片总数，确保每个epoch能完整遍历数据集。

CRNN+CTC模型的网络结构配置

模型核心是Net类，继承自paddle.nn.Layer。输入是CHW格式的图像批次，输出是每个时间步的字符概率分布。网络包括三层卷积：第一层3x3卷积提取基础特征，BatchNorm和ReLU激活；第二层步长2的下采样卷积减少维度；第三层1x1卷积压缩通道。之后是全连接层提取特征，然后双向LSTM处理序列，最后线性层输出11类概率（10数字+1空白符）。

为什么加空白符？因为CTC需要它来分隔重复字符或表示无字符位置。预测时可加softmax和argmax得到最终标签。卷积层的设计考虑了图像尺寸较小的情况，如果是更大分辨率图片，可以适当加深网络或引入注意力机制来提升特征提取能力。

代码结构大致如下：

import paddle

CLASSIFY_NUM = 11

class Net(paddle.nn.Layer):
    def __init__(self, is_infer: bool = False):
        super().__init__()
        self.is_infer = is_infer
        self.conv1 = paddle.nn.Conv2D(in_channels=3, out_channels=32, kernel_size=3)
        self.bn1 = paddle.nn.BatchNorm2D(32)
        self.conv2 = paddle.nn.Conv2D(in_channels=32, out_channels=64, kernel_size=3, stride=2)
        self.bn2 = paddle.nn.BatchNorm2D(64)
        self.conv3 = paddle.nn.Conv2D(in_channels=64, out_channels=8, kernel_size=1)
        self.linear = paddle.nn.Linear(in_features=429, out_features=128)
        self.lstm = paddle.nn.LSTM(input_size=128, hidden_size=64, direction="bidirectional")
        self.linear2 = paddle.nn.Linear(in_features=128, out_features=CLASSIFY_NUM)

    def forward(self, ipt):
        x = self.conv1(ipt)
        x = paddle.nn.functional.relu(x)
        x = self.bn1(x)
        x = self.conv2(x)
        x = paddle.nn.functional.relu(x)
        x = self.bn2(x)
        x = self.conv3(x)
        x = paddle.nn.functional.relu(x)
        x = paddle.tensor.flatten(x, 2)
        x = self.linear(x)
        x = paddle.nn.functional.relu(x)
        x = self.lstm(x)[0]
        x = self.linear2(x)
        if self.is_infer:
            x = paddle.nn.functional.softmax(x)
            x = paddle.argmax(x, axis=-1)
        return x

注意，实际中线性层输入维度需根据flatten后计算，这里是示例。LSTM双向设计能更好地捕捉前后文信息。在推理模式下，额外做softmax确保概率输出准确。

图像预处理与数据增强技巧

除了基本归一化，图像预处理是提升模型性能的关键步骤。验证码图像往往带有背景噪点或轻微扭曲，使用OpenCV或Pillow进行二值化、去噪处理，能让特征更清晰。数据增强则通过随机裁剪、亮度调整、添加高斯噪声等方式模拟真实场景变体。

专业术语中，这叫做augmentation，它是深度学习中提升泛化能力的标准做法。对于小数据集如9453张来说，尤其重要。通过这些技巧，模型在面对新验证码时不会轻易失效，准确率可以稳定在90%以上。

模型训练流程与优化策略

训练时，使用CTC loss作为目标函数，它能自动处理序列长度不匹配的问题。优化器可选Adam，学习率从0.001开始逐步衰减。批次大小根据显存调整，建议64或128。为了提升准确率，可以在数据读取时加入增强：随机裁剪、亮度调整等。监控验证集准确率，防止过拟合。早期停止机制也很实用。

在小数据集上，模型通常能在几百个epoch内收敛到较高准确率。但对于真实世界验证码，背景复杂时可能需要更大模型或预训练权重。逆向工程时，先分析验证码生成逻辑，找出字体库或随机种子规律。结合图像处理库如OpenCV进行预处理：二值化、去噪，能显著降低OCR难度。对于动态验证码，观察JS代码或API响应，提取关键图像URL。然后用自动化脚本抓取并识别。专业术语如特征点匹配或轮廓提取，在逆向中常用。

模型评估与性能指标

训练完成后，使用测试集评估。常用指标有准确率、字符错误率（CER）。CTC解码后比较预测标签和真实标签。如果准确率低于预期，可以调整网络深度或使用预训练CNN backbone。实际项目中，还需考虑识别速度，确保在毫秒级响应。

部署阶段，可以将模型导出为inference格式，使用Paddle Inference加速线上服务。整个流程从数据准备到模型上线，虽然能带来深度理解，但实际中时间成本高昂，尤其是面对不断更新的验证码类型时。
