P4拓扑Ping实战：通过交换机物理链路与P4交换机实现CN1与CN2的互连测试
本文详细讲解了P4拓扑Ping技术的实现方法，包括交换机物理连接配置、ASIC Setup脚本执行、Stratum运行、P4 Runtime表项插入及网络环境调整。通过实际案例演示如何让CN1和CN2成功Ping通，强调了ARP缓存配置的重要性，确保测试结果可靠。同时介绍了逆向分析的思路和简单实现手法。
P4拓扑Ping技术的核心原理与准备工作
在深入之前，了解硬件基础非常重要。交换机物理连接是整个过程的第一步，通常会涉及多个端口和接口。准备阶段需要检查硬件是否兼容、安装必要的驱动和工具链。这一步虽然看起来简单，但如果忽略，可能会导致后续测试失败。许多网络工程师都会从这里入手，确保设备处于最佳状态。

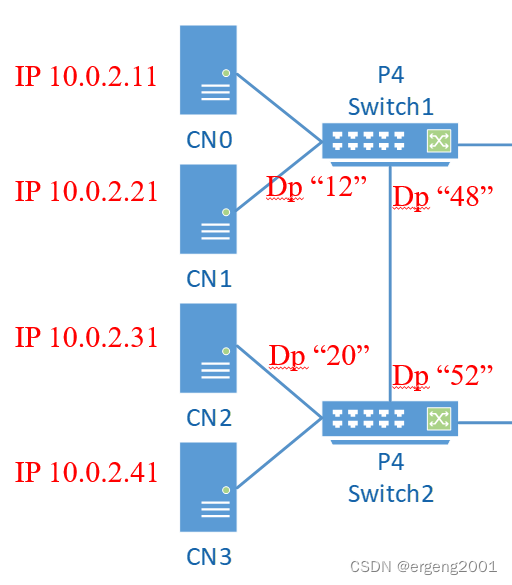

为了让过程更透明，我们来看一个典型的拓扑例子。假设有两个交换机S1和S2，连接到四个CN节点。每个交换机都有多个端口连接到CN设备，比如S1通过端口5、9、13、17分别连到不同的CN。类似地，S2也有自己的端口配置。这些物理链路构成了整个网络的基础。理解这些连接方式能帮助你在搭建环境时避免常见错误。
交换机物理连接的详细配置
交换机的物理连接是拓扑Ping的基础。每个端口都有固定的功能，比如上行或下行端口。S1的端口5连接S4，9连接S2，13连接CN0，17连接CN1。S2的端口5连S3，9连S1，13连CN2，17连CN3。这些连接确保数据包能从一个设备顺利到达另一个。
配置时，要确认端口类型是否正确。避免将上行端口误用为下行端口。物理层面的连接虽然直观，但有时需要额外的信息来辅助验证。比如，查看交换机的日志或使用监控工具，能提前发现潜在问题。连接完成后，记得记录每个端口的MAC地址和IP映射，这在后续ARP配置中会派上用场。
另一个重要方面是接口的速率和双工设置。确保所有端口都支持相同的速度，比如100Mbps或更高。否则，Ping测试可能显示延迟或丢包。物理连接完成后，建议进行初步的连通性测试，比如用传统的Ping命令在CN节点间试试。这样的小步骤能让整体流程更顺畅。
ASIC Setup和Stratum的开启步骤
ASIC Setup是启动P4交换机的关键脚本。它负责初始化ASIC芯片，加载P4配置文件，并设置运行时环境。执行asic-setup.sh通常是第一个操作。脚本中会调用各种工具来配置硬件寄存器，确保交换机进入可编程状态。
接下来是stratum的开启。stratum是一个开源项目，提供对P4交换机的运行时支持。在命令中，需要指定chassis_config_file和bf_switchd_cfg等参数。这些文件定义了交换机的硬件布局和行为规则。开启时，可以通过命令行参数来禁用ONLP等非必要功能，以减少资源占用。整个过程需要耐心等待，因为涉及硬件初始化，可能需要几分钟。
Stratum的配置还包括选举ID和设备ID的设置。这些参数确保多台交换机在集群中协同工作。在测试拓扑Ping时，正确配置这些能避免设备间通信冲突。建议在本地环境中先进行小规模测试，再扩展到实际网络。
P4 Runtime下发表项和测试验证
P4 Runtime提供了一种标准接口，用于动态下发表项到交换机。它基于gRPC协议，让程序能以编程方式控制数据包处理。打开runtime-shell后，需要指定grpc地址、设备ID和配置文件。就像用docker运行容器来模拟交换机环境一样，这个步骤让远程设备也能参与测试。
对于S1交换机，插入的表项包括ipv4_lpm规则。第一个规则匹配10.0.2.31/32，动作是发送到端口48。第二个规则处理10.0.2.21/32，动作是端口12。这些表项定义了从CN1到CN2的数据包转发路径。通过类似方式，在S2上配置相应的端口号，确保双向通信。
在S2的配置中，规则同样使用ipv4_lpm，但端口映射不同。比如，10.0.2.31匹配端口20，10.0.2.21匹配端口52。这样的灵活性让P4能适应各种拓扑。测试时，使用docker run命令启动P4runtime-sh容器，挂载配置文件，并指定正确的地址和设备ID。完成后，交换机就能开始处理数据包了。
CN1和CN2的网络环境调整与ARP配置
首次进入CN2时，IP地址可能会停留在错误的网段，比如10.0.1.31。这时候，需要手动调整网络接口。使用sudo vim /etc/sysconfig/network-scripts/ifcfg-eth2修改配置文件，设置正确的IP地址和子网掩码。类似地，在CN1上也调整网络设置，确保IP处于同一网段。
IP地址调整后，下一步是添加对方的ARP缓存。在CN1中，执行sudo arp -s 10.0.2.31 e8:eb:d3:a7:2c:af来静态添加ARP记录。确认后，用arp -a查看是否生效。类似操作在CN2上添加10.0.2.21的MAC地址e8:eb:d3:a7:29:af。ARP缓存配置能让数据包直接到达目标，避免通过广播导致的延迟。

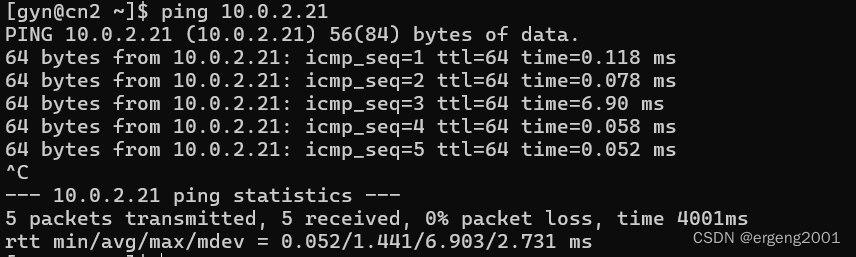

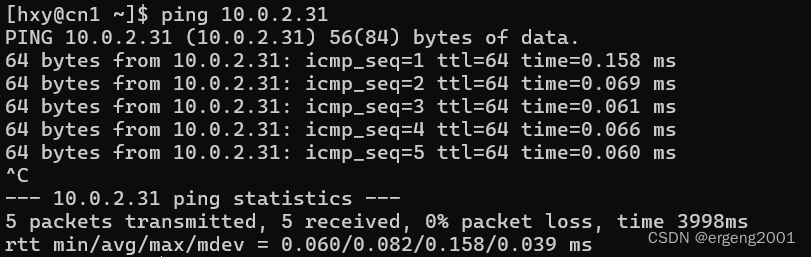

经过这些调整，测试CN1 ping CN2应该会成功。同样，CN2 ping CN1也能正常进行。整个过程验证了P4配置和物理连接的正确性。如果遇到问题，可以检查交换机日志或重启相关服务。这一步是整个拓扑Ping测试的收尾，确保结果可靠。
常见问题排查与优化建议
在拓扑Ping过程中，可能会遇到端口不匹配或规则未生效的情况。这时候，回顾P4 Runtime的表项配置，确保匹配字段和动作正确。另一个常见问题是交换机端口速率不一致，建议统一设置。物理连接也可能有松动，需要检查线缆和端口状态。
对于逆向分析，理解P4程序的结构很重要。逆向意味着从已编译的规则中提取逻辑，找出潜在的漏洞。实现时，可以从简单转发规则开始，逐步添加复杂逻辑。优化建议包括使用高性能硬件和监控工具，实时观察数据流。
