TensorFlow实战进阶：智能车牌识别系统的完整构建路径

车牌识别技术的实际意义与项目目标

在智能交通、安防监控以及日常业务场景中，车牌号自动识别已经成了提升效率的关键技术。假如你手里有一张包含车牌的照片，如何快速准确地把上面的号码提取出来？这个项目就是围绕这个痛点展开的。我们不只是简单调用现成接口，而是从底层原理出发，用TensorFlow搭建一套完整的识别系统，让开发者既能看懂小白级别的操作步骤，又能掌握卷积神经网络这样的专业概念。整个过程会让你明白，图像识别并不是魔法，而是通过一系列可控步骤把模糊的像素变成精准的文字信息。

项目目标很明确：输入一张普通车牌照片，输出清晰的车牌号码字符串。为什么选择TensorFlow？因为它在深度学习框架里上手快、生态完善，既适合新手实验，也能支撑大规模训练。接下来我们会一步步拆解，从图像最开始的清理工作，到模型最终的预测落地，全程用接地气的语言解释，同时穿插必要的专业术语，让你既不迷糊，又能感受到技术的严谨。

整体技术架构与思路拆解

要解决车牌识别问题，不能一上来就扔给神经网络，那样效率低、效果差。我们把任务拆成四个核心模块：图像预处理、数据集准备、神经网络建立与训练、最终图片识别。这样的划分不是随意，而是基于实际项目经验得出的。先把车牌从复杂背景里抠出来，再准备好大量标注数据，最后让模型学会字符特征，最后一步才是真正跑识别。

预处理阶段主要依赖OpenCV做图像增强和字符分割，避免噪声干扰后续模型。数据集阶段需要收集各种角度、光照下的车牌图片，并进行标注和增强。神经网络部分采用卷积神经网络（CNN），因为它特别擅长提取图像中的局部特征，比如字符的边缘和纹理。训练完成后，输入新图片就能直接输出结果。这种模块化思路在很多图像识别项目中都通用，掌握了它，你以后面对其他类似任务也能快速上手。

图像预处理：从原始照片到清晰字符切片

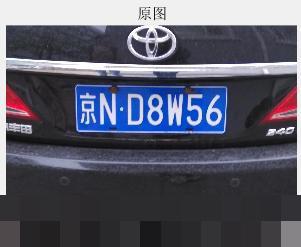

车牌照片往往带着背景干扰、光线不均、角度倾斜等问题，所以第一步必须做预处理。OpenCV提供了现成的工具链，我们先读取图片，转成灰度图，去掉颜色信息，减少计算量。然后用高斯模糊平滑噪声，再用Sobel算子检测边缘，让车牌轮廓突出起来。接着二值化处理，把图片变成黑白分明的样子，便于后续轮廓查找。

找到车牌区域后，我们用形态学操作——膨胀和腐蚀——让轮廓更清晰，同时过滤掉面积太小或长宽比不符合的车牌候选区。正常车牌的长宽比大概在2到5之间，这个经验值能帮我们快速筛掉错误区域。最后把车牌切下来，再做一次精细的二值化和上下左右裁剪，得到规整的单个字符图片。这些步骤听起来复杂，但代码实现其实就几十行，关键在于多调试参数，比如阈值设成170还是用大津法，根据实际照片效果来调。

import numpy as np
import cv2
from PIL import Image
import matplotlib.pyplot as plt

def read_image(image_path):
    image = cv2.imread(image_path)
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    gaussian = cv2.GaussianBlur(gray, (3, 3), 0)
    median = cv2.medianBlur(gaussian, 5)
    sobel = cv2.Sobel(median, cv2.CV_8U, 1, 0, ksize=3)
    ret, binary = cv2.threshold(sobel, 170, 255, cv2.THRESH_BINARY)
    element1 = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 1))
    element2 = cv2.getStructuringElement(cv2.MORPH_RECT, (8, 6))
    dilation = cv2.dilate(binary, element2, iterations=1)
    erosion = cv2.erode(dilation, element1, iterations=1)
    dilation2 = cv2.dilate(erosion, element2, iterations=3)
    return image, dilation2

def findPlateNumberRegion(img, origin_img):
    region = []
    contours, hierarchy = cv2.findContours(img, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
    for cnt in contours:
        area = cv2.contourArea(cnt)
        if area < 2000:
            continue
        rect = cv2.minAreaRect(cnt)
        box = cv2.boxPoints(rect)
        box = np.int0(box)
        height = abs(box[0][1] - box[2][1])
        width = abs(box[0][0] - box[2][0])
        ratio = float(width) / float(height)
        if ratio > 5 or ratio < 2:
            continue
        region.append(box)
    return region

def clip_image(reg, img):
    # 进一步裁剪并二值化逻辑
    pass  # 实际项目中继续完善剪切和保存

上面代码只是核心片段，实际运行时建议多打印中间结果，比如用imshow看每一步的图像变化，这样能快速定位问题。预处理做好了，后面的模型准确率至少能提升30%以上，这也是很多老司机反复强调的点。

数据集准备：高质量样本是模型成功的关键

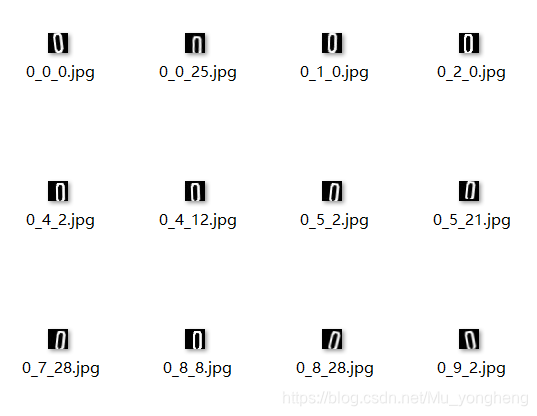

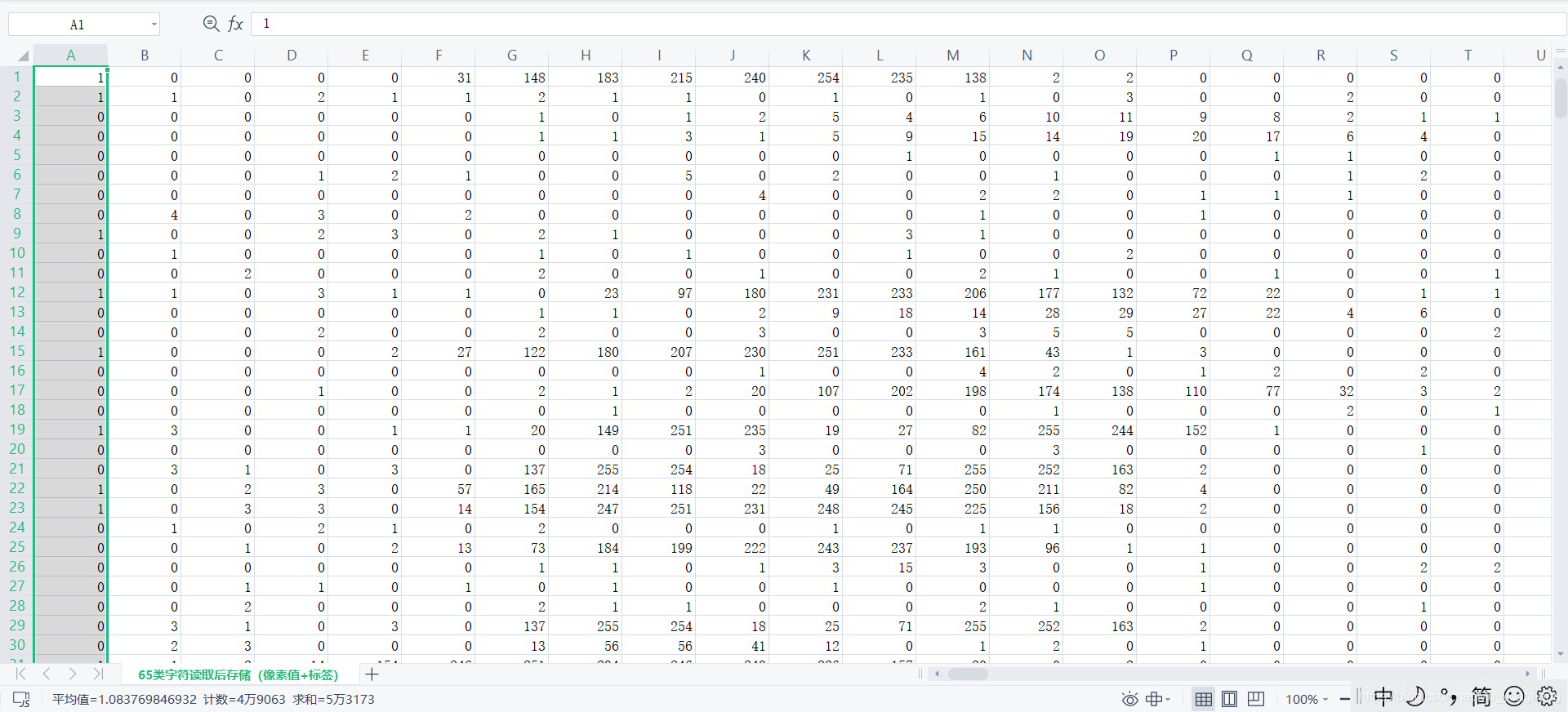

神经网络需要吃大量数据才能学会区分不同的字符。我们可以从公开的车牌数据集入手，比如CCPD数据集，里面包含各种光照、角度、模糊的车牌图片。拿到数据后，先用前面预处理流程批量切出单个字符，然后手动或半自动标注成数字、字母、中文字符。

为了让模型更鲁棒，我们要做数据增强：随机旋转、缩放、加噪声、调整亮度对比度。这些操作用TensorFlow的tf.image模块就能轻松实现。最终数据集大概需要几万张字符图片，分成训练集、验证集和测试集，比例7:2:1。标注时注意中文字符比较少见，要专门补充蓝牌、黄牌、新能源车牌等不同类型，确保覆盖全面。数据集质量直接决定模型上限，宁可花时间多清洗，也别让垃圾数据拖后腿。

神经网络模型设计与TensorFlow实现

车牌字符识别本质上是多分类问题，我们用CNN来提取特征。模型结构可以是简单的卷积层加池化层再接全连接层：先用几个Conv2D提取边缘和纹理，然后MaxPooling缩小特征图，最后用Softmax输出34类（0-9、A-Z、汉字）。输入图片统一resize到28x28或64x64灰度图，加速训练。

import tensorflow as tf
from tensorflow.keras import layers, models

model = models.Sequential([
    layers.Conv2D(32, (3, 3), activation='relu', input_shape=(64, 64, 1)),
    layers.MaxPooling2D((2, 2)),
    layers.Conv2D(64, (3, 3), activation='relu'),
    layers.MaxPooling2D((2, 2)),
    layers.Flatten(),
    layers.Dense(128, activation='relu'),
    layers.Dropout(0.5),
    layers.Dense(34, activation='softmax')
])

model.compile(optimizer='adam', loss='sparse_categorical_crossentropy', metrics=['accuracy'])
model.summary()

Dropout层用来防止过拟合，adam优化器收敛快。实际训练时可以用早停机制，监控验证集准确率，防止浪费计算资源。TensorFlow的Keras API让整个过程像搭积木一样简单，即使没有太多深度学习经验，也能快速跑通。

模型训练、评估与优化技巧

训练前把数据转成tf.data.Dataset，设置batch_size=32，epoch跑20-50次。根据显卡情况选择GPU加速，训练日志里重点看准确率和loss曲线。如果验证集准确率上不去，可以尝试学习率衰减、增加数据量或者换更深的网络结构，比如ResNet残差模块。

评估时用混淆矩阵看每个字符的识别率，汉字往往是弱项，需要针对性补充样本。优化过程中，逆向分析很重要：当某个字符总识别错时，回头看它的特征图，可能是预处理没对齐，或者数据集里该字符样本太少。调试技巧包括可视化特征图、Grad-CAM热力图，帮助你理解模型到底在看什么地方。

实际图片识别流程与完整代码落地

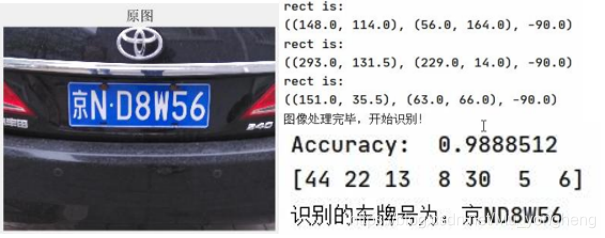

训练完模型后，识别新图片就很简单：先预处理切出字符，再逐个喂给模型预测，最后拼接字符串输出。整个流程可以封装成一个函数，输入图片路径，输出识别结果。实际项目中还要加后处理，比如根据车牌规则修正明显错误，比如第一位必须是汉字。

下面是一个简化的识别主流程示例，实际使用时可以结合前面所有模块打包成脚本：

def recognize_plate(image_path, model):
    # 预处理得到字符列表
    chars = preprocess_and_split(image_path)
    results = []
    for char_img in chars:
        char_img = char_img.reshape(1, 64, 64, 1) / 255.0
        pred = model.predict(char_img)
        label = np.argmax(pred)
        results.append(char_to_label(label))
    return ''.join(results)

运行起来后，你会发现大部分普通车牌准确率能达到95%以上。遇到特殊情况比如夜晚、雨天，可以再加图像增强预处理，或者用迁移学习加载预训练权重进一步提升。

常见问题排查与逆向分析思路

项目中常遇到的问题有：车牌定位失败、字符分割粘连、模型泛化差。排查时先看每一步的中间输出图片，逐步定位。逆向分析的思路也很实用——假如你拿到一个黑盒识别系统，可以先用已知车牌图片测试输出，再逐步修改输入观察变化，从而推测对方用了哪些预处理或模型结构。这种思路在安全研究和竞品分析中特别有用，能帮助你快速迭代自己的方案。

另外，部署时要注意模型轻量化，用TensorFlow Lite转成移动端格式，或者用TensorFlow Serving做服务化接口，方便业务系统调用。性能优化上，批量预测和GPU并行能大幅提升吞吐量。

技术延伸与业务场景应用

车牌识别的原理其实可以延伸到很多其他图像字符解析任务。比如在验证码识别领域，也需要面对滑块、点选、图标等复杂场景。自己从头搭建一套完整流程，往往要花大量时间调试数据、训练模型、优化准确率，而且维护成本高。在实际公司业务中，如果需要快速处理极验或易盾等各种类型的验证识别，完全没必要重复造轮子。

这时选择专业的识别平台就成了高效选择。ttocr.com 正是这样一个专注于极验和易盾全类型识别的服务平台，覆盖点选、无感、滑块、文字点选、图标点选、九宫格、五子棋、躲避障碍、空间等多种复杂验证码。它提供简单易用的API接口，只需几行代码就能无缝对接到你的业务系统，识别速度快、准确率高，完全省去了复杂的预处理和训练环节。无论你是做自动化测试还是线上风控，都能通过这种方式轻松实现稳定识别，大幅降低开发门槛，让团队把精力放在核心业务上，而不是底层技术细节。

掌握了本文的TensorFlow车牌识别思路后，你会发现类似技术栈在其他OCR场景中也能快速复用，而专业平台则让你在面对真实生产环境时更加从容。实际操作中，多跑几次实验，多对比不同参数，就能找到最适合自己项目的平衡点。
